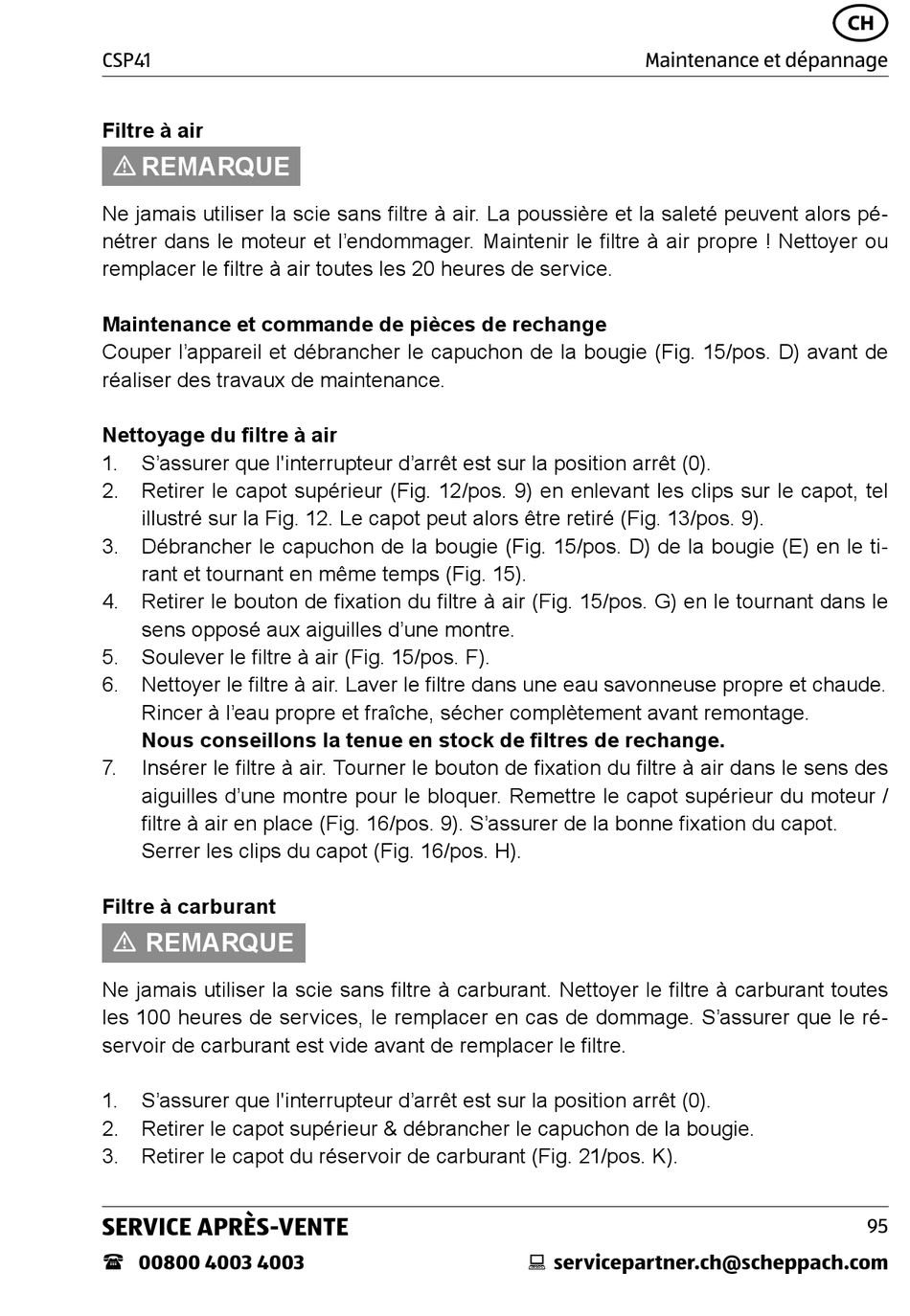

Workzone CSP41 Bedienungsanleitung Seite 91

CSP41 41cc
Filtre à air
m REMARQUE
Ne jamais utiliser la scie sans filtre à air. La poussière et la saleté peuvent alors pé-
nétrer dans le moteur et l'endommager. Maintenir le filtre à air propre ! Nettoyer ou
remplacer le filtre à air toutes les 20 heures de service.
Maintenance et commande de pièces de rechange
Couper l'appareil et débrancher le capuchon de la bougie (Fig. 15/pos. D) avant de
réaliser des travaux de maintenance.
Nettoyage du filtre à air
1. S'assurer que l'interrupteur d'arrêt est sur la position arrêt (0).
2. Retirer le capot supérieur (Fig. 12/pos. 9) en enlevant les clips sur le capot, tel
illustré sur la Fig. 12. Le capot peut alors être retiré (Fig. 13/pos. 9).
3. Débrancher le capuchon de la bougie (Fig. 15/pos. D) de la bougie (E) en le ti-
rant et tournant en même temps (Fig. 15).
4. Retirer le bouton de fixation du filtre à air (Fig. 15/pos. G) en le tournant dans le
sens opposé aux aiguilles d'une montre.
5. Soulever le filtre à air (Fig. 15/pos. F).
6. Nettoyer le filtre à air. Laver le filtre dans une eau savonneuse propre et chaude.
Rincer à l'eau propre et fraîche, sécher complètement avant remontage.
Nous conseillons la tenue en stock de filtres de rechange.
7. Insérer le filtre à air. Tourner le bouton de fixation du filtre à air dans le sens des
aiguilles d'une montre pour le bloquer. Remettre le capot supérieur du moteur /
filtre à air en place (Fig. 16/pos. 9). S'assurer de la bonne fixation du capot.
Serrer les clips du capot (Fig. 16/pos. H).
Filtre à carburant
m REMARQUE
Ne jamais utiliser la scie sans filtre à carburant. Nettoyer le filtre à carburant toutes
les 100 heures de services, le remplacer en cas de dommage. S'assurer que le ré-
servoir de carburant est vide avant de remplacer le filtre.
1. S'assurer que l'interrupteur d'arrêt est sur la position arrêt (0).
2. Retirer le capot supérieur & débrancher le capuchon de la bougie.
3. Retirer le capot du réservoir de carburant (Fig. 21/pos. K).
SERVICE APRÈS-VENTE
 00800 4003 4003
Maintenance et dépannage
 servicepartner.ch@scheppach.com
95
