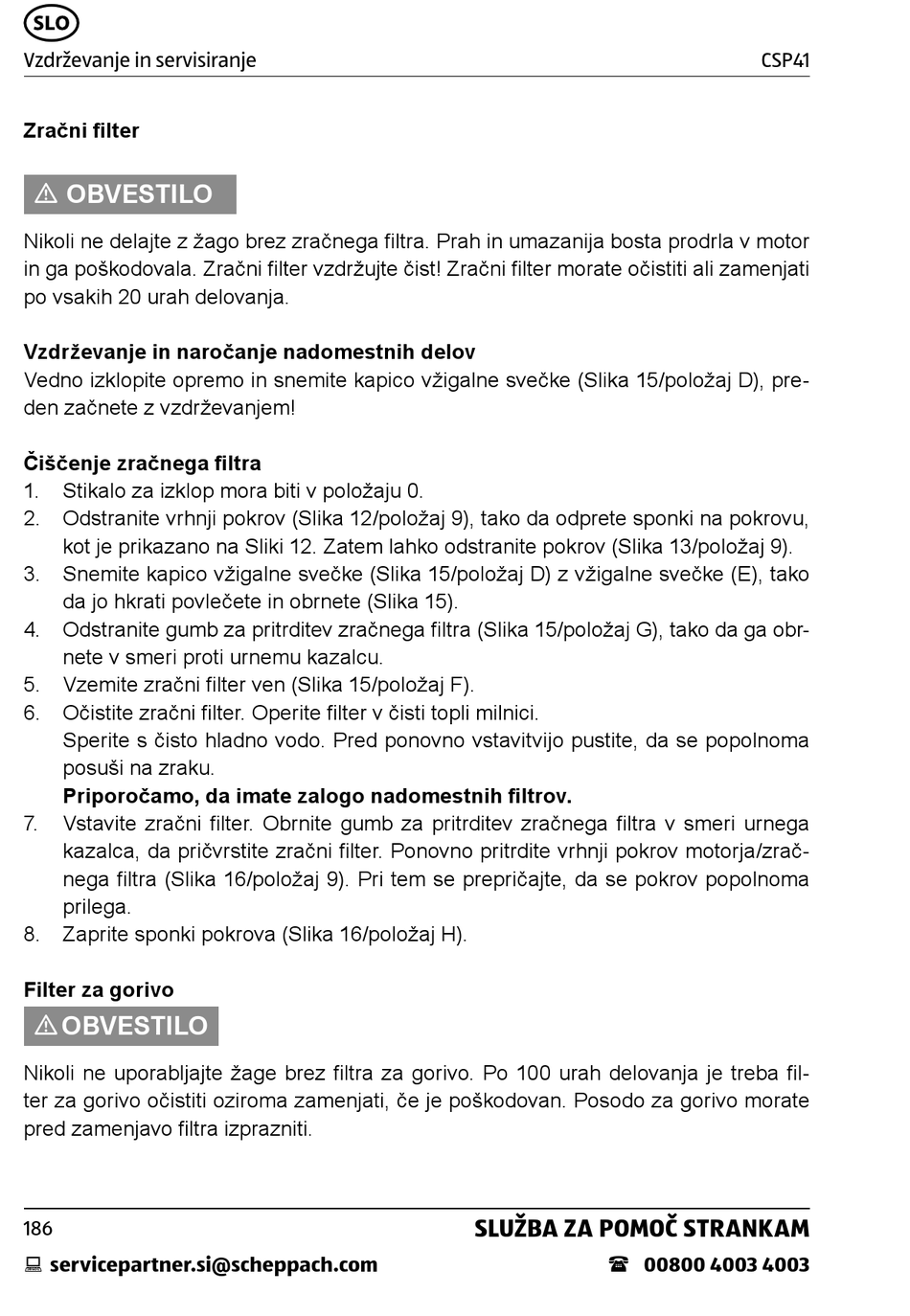

Workzone CSP41 Bedienungsanleitung Seite 182

Vzdrževanje in servisiranje
Zračni filter
m OBVESTILO
Nikoli ne delajte z žago brez zračnega filtra. Prah in umazanija bosta prodrla v motor
in ga poškodovala. Zračni filter vzdržujte čist! Zračni filter morate očistiti ali zamenjati
po vsakih 20 urah delovanja.
Vzdrževanje in naročanje nadomestnih delov
Vedno izklopite opremo in snemite kapico vžigalne svečke (Slika 15/položaj D), pre-
den začnete z vzdrževanjem!
Čiščenje zračnega filtra
1. Stikalo za izklop mora biti v položaju 0.
2. Odstranite vrhnji pokrov (Slika 12/položaj 9), tako da odprete sponki na pokrovu,
kot je prikazano na Sliki 12. Zatem lahko odstranite pokrov (Slika 13/položaj 9).
3. Snemite kapico vžigalne svečke (Slika 15/položaj D) z vžigalne svečke (E), tako
da jo hkrati povlečete in obrnete (Slika 15).
4. Odstranite gumb za pritrditev zračnega filtra (Slika 15/položaj G), tako da ga obr-
nete v smeri proti urnemu kazalcu.
5. Vzemite zračni filter ven (Slika 15/položaj F).
6. Očistite zračni filter. Operite filter v čisti topli milnici.
Sperite s čisto hladno vodo. Pred ponovno vstavitvijo pustite, da se popolnoma
posuši na zraku.
Priporočamo, da imate zalogo nadomestnih filtrov.
7. Vstavite zračni filter. Obrnite gumb za pritrditev zračnega filtra v smeri urnega
kazalca, da pričvrstite zračni filter. Ponovno pritrdite vrhnji pokrov motorja/zrač-
nega filtra (Slika 16/položaj 9). Pri tem se prepričajte, da se pokrov popolnoma
prilega.
8. Zaprite sponki pokrova (Slika 16/položaj H).
Filter za gorivo
m OBVESTILO
Nikoli ne uporabljajte žage brez filtra za gorivo. Po 100 urah delovanja je treba fil-
ter za gorivo očistiti oziroma zamenjati, če je poškodovan. Posodo za gorivo morate
pred zamenjavo filtra izprazniti.
