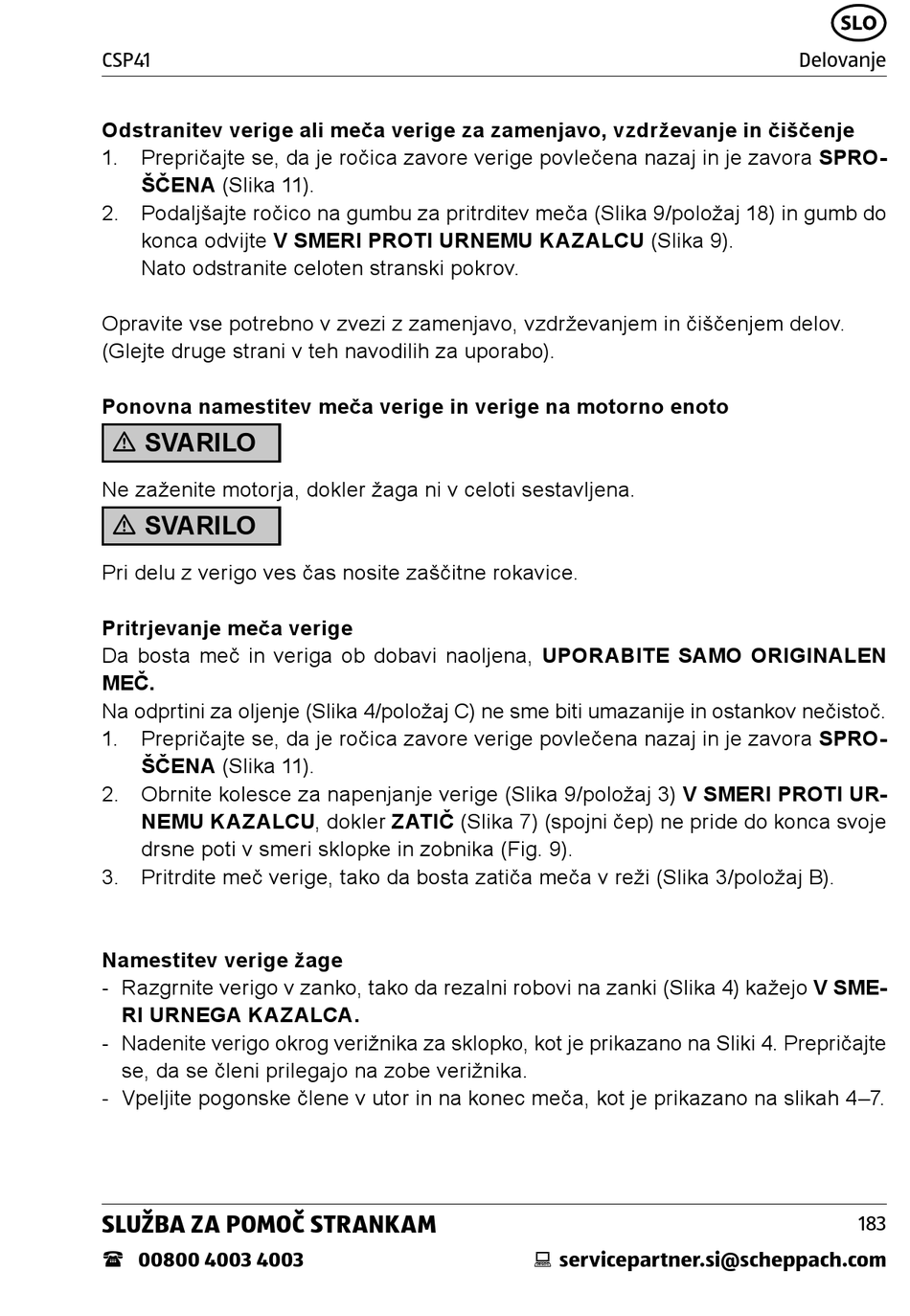

CSP41 41cc
Odstranitev verige ali meča verige za zamenjavo, vzdrževanje in čiščenje
1. Prepričajte se, da je ročica zavore verige povlečena nazaj in je zavora SPRO-
ŠČENA (Slika 11).
2. Podaljšajte ročico na gumbu za pritrditev meča (Slika 9/položaj 18) in gumb do
konca odvijte V SMERI PROTI URNEMU KAZALCU (Slika 9).
Nato odstranite celoten stranski pokrov.
Opravite vse potrebno v zvezi z zamenjavo, vzdrževanjem in čiščenjem delov.
(Glejte druge strani v teh navodilih za uporabo).
Ponovna namestitev meča verige in verige na motorno enoto
m SVARILO
Ne zaženite motorja, dokler žaga ni v celoti sestavljena.
m SVARILO
Pri delu z verigo ves čas nosite zaščitne rokavice.
Pritrjevanje meča verige
Da bosta meč in veriga ob dobavi naoljena, UPORABITE SAMO ORIGINALEN
MEČ.
Na odprtini za oljenje (Slika 4/položaj C) ne sme biti umazanije in ostankov nečistoč.
1. Prepričajte se, da je ročica zavore verige povlečena nazaj in je zavora SPRO-
ŠČENA (Slika 11).
2. Obrnite kolesce za napenjanje verige (Slika 9/položaj 3) V SMERI PROTI UR-
NEMU KAZALCU, dokler ZATIČ (Slika 7) (spojni čep) ne pride do konca svoje
drsne poti v smeri sklopke in zobnika (Fig. 9).
3. Pritrdite meč verige, tako da bosta zatiča meča v reži (Slika 3/položaj B).
Namestitev verige žage
- Razgrnite verigo v zanko, tako da rezalni robovi na zanki (Slika 4) kažejo V SME-
RI URNEGA KAZALCA.
- Nadenite verigo okrog verižnika za sklopko, kot je prikazano na Sliki 4. Prepričajte
se, da se členi prilegajo na zobe verižnika.
- Vpeljite pogonske člene v utor in na konec meča, kot je prikazano na slikah 4–7.
