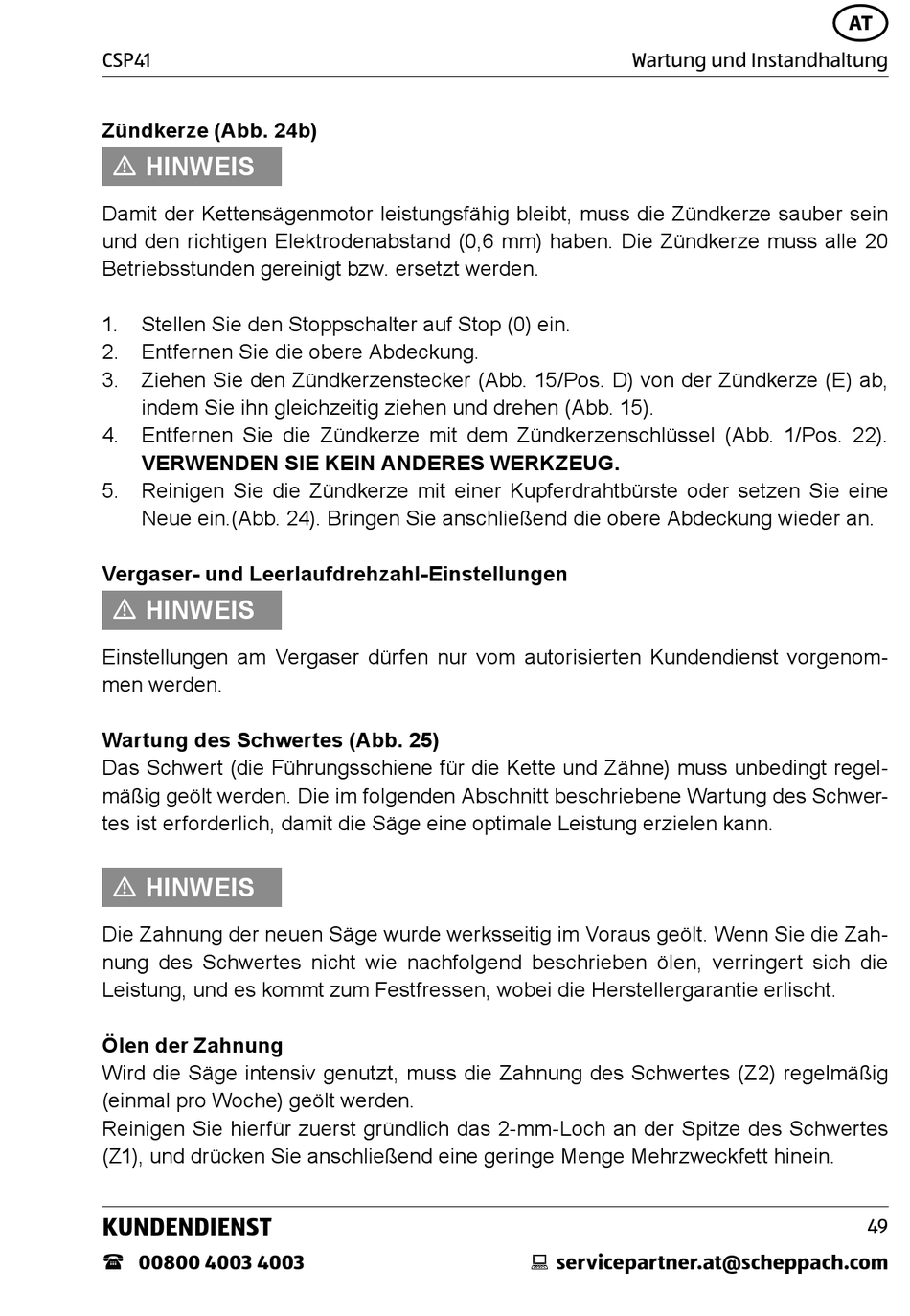

Workzone CSP41 Bedienungsanleitung Seite 45

CSP41 41cc
Zündkerze (Abb. 24b)
m HINWEIS
Damit der Kettensägenmotor leistungsfähig bleibt, muss die Zündkerze sauber sein
und den richtigen Elektrodenabstand (0,6 mm) haben. Die Zündkerze muss alle 20
Betriebsstunden gereinigt bzw. ersetzt werden.
1. Stellen Sie den Stoppschalter auf Stop (0) ein.
2. Entfernen Sie die obere Abdeckung.
3. Ziehen Sie den Zündkerzenstecker (Abb. 15/Pos. D) von der Zündkerze (E) ab,
indem Sie ihn gleichzeitig ziehen und drehen (Abb. 15).
4. Entfernen Sie die Zündkerze mit dem Zündkerzenschlüssel (Abb. 1/Pos. 22).
VERWENDEN SIE KEIN ANDERES WERKZEUG.
5. Reinigen Sie die Zündkerze mit einer Kupferdrahtbürste oder setzen Sie eine
Neue ein.(Abb. 24). Bringen Sie anschließend die obere Abdeckung wieder an.
Vergaser- und Leerlaufdrehzahl-Einstellungen
m HINWEIS
Einstellungen am Vergaser dürfen nur vom autorisierten Kundendienst vorgenom-
men werden.
Wartung des Schwertes (Abb. 25)
Das Schwert (die Führungsschiene für die Kette und Zähne) muss unbedingt regel-
mäßig geölt werden. Die im folgenden Abschnitt beschriebene Wartung des Schwer-
tes ist erforderlich, damit die Säge eine optimale Leistung erzielen kann.
m HINWEIS
Die Zahnung der neuen Säge wurde werksseitig im Voraus geölt. Wenn Sie die Zah-
nung des Schwertes nicht wie nachfolgend beschrieben ölen, verringert sich die
Leistung, und es kommt zum Festfressen, wobei die Herstellergarantie erlischt.
Ölen der Zahnung
Wird die Säge intensiv genutzt, muss die Zahnung des Schwertes (Z2) regelmäßig
(einmal pro Woche) geölt werden.
Reinigen Sie hierfür zuerst gründlich das 2-mm-Loch an der Spitze des Schwertes
(Z1), und drücken Sie anschließend eine geringe Menge Mehrzweckfett hinein.
KUNDENDIENST
 00800 4003 4003
Wartung und Instandhaltung
 servicepartner.at@scheppach.com
49
