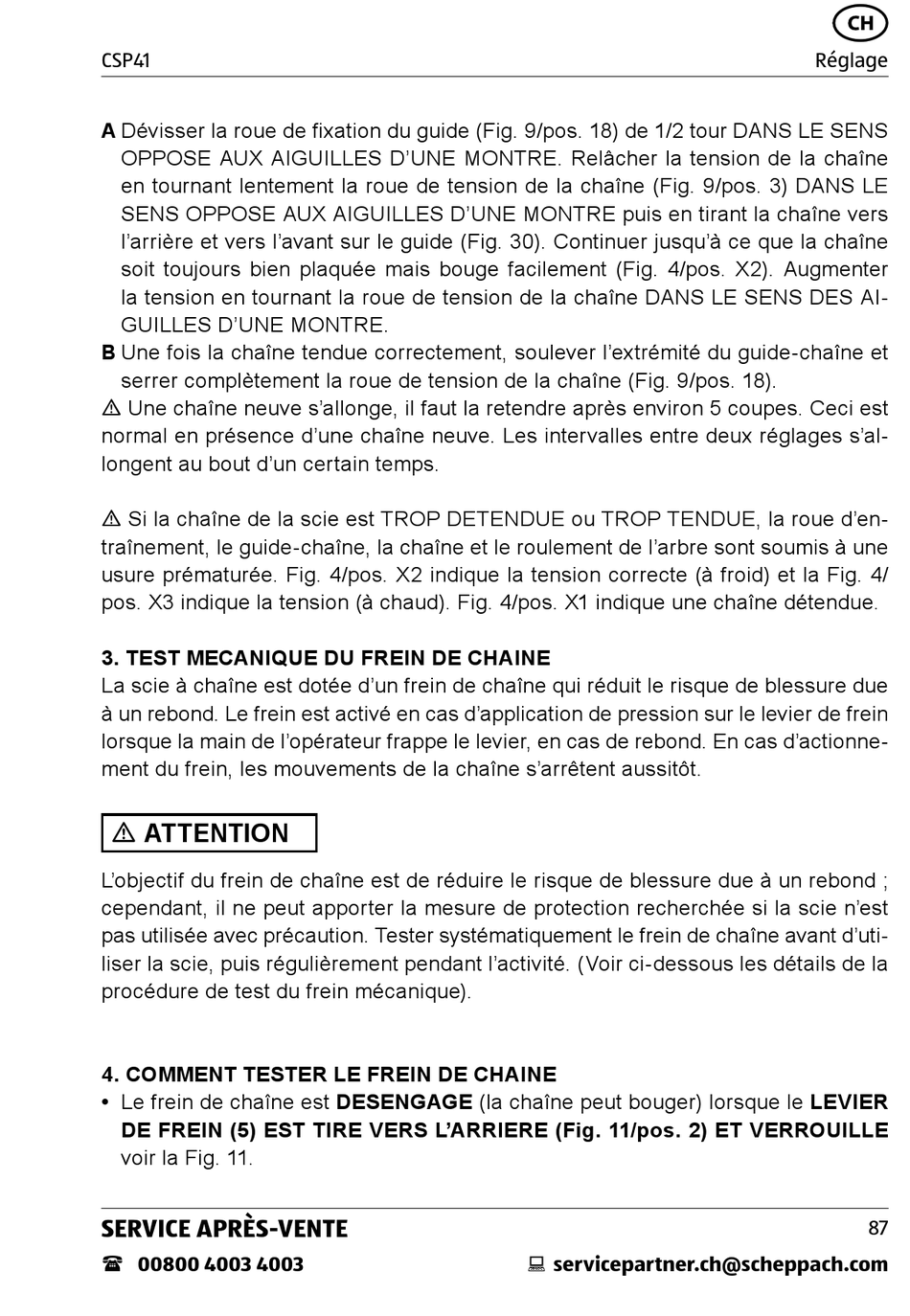

Workzone CSP41 Bedienungsanleitung Seite 83

CSP41 41cc
A Dévisser la roue de fixation du guide (Fig. 9/pos. 18) de 1/2 tour DANS LE SENS
OPPOSE AUX AIGUILLES D'UNE MONTRE. Relâcher la tension de la chaîne
en tournant lentement la roue de tension de la chaîne (Fig. 9/pos. 3) DANS LE
SENS OPPOSE AUX AIGUILLES D'UNE MONTRE puis en tirant la chaîne vers
l'arrière et vers l'avant sur le guide (Fig. 30). Continuer jusqu'à ce que la chaîne
soit toujours bien plaquée mais bouge facilement (Fig. 4/pos. X2). Augmenter
la tension en tournant la roue de tension de la chaîne DANS LE SENS DES AI-
GUILLES D'UNE MONTRE.
B Une fois la chaîne tendue correctement, soulever l'extrémité du guide-chaîne et
serrer complètement la roue de tension de la chaîne (Fig. 9/pos. 18).
m Une chaîne neuve s'allonge, il faut la retendre après environ 5 coupes. Ceci est
normal en présence d'une chaîne neuve. Les intervalles entre deux réglages s'al-
longent au bout d'un certain temps.
m Si la chaîne de la scie est TROP DETENDUE ou TROP TENDUE, la roue d'en-
traînement, le guide-chaîne, la chaîne et le roulement de l'arbre sont soumis à une
usure prématurée. Fig. 4/pos. X2 indique la tension correcte (à froid) et la Fig. 4/
pos. X3 indique la tension (à chaud). Fig. 4/pos. X1 indique une chaîne détendue.
3. TEST MECANIQUE DU FREIN DE CHAINE
La scie à chaîne est dotée d'un frein de chaîne qui réduit le risque de blessure due
à un rebond. Le frein est activé en cas d'application de pression sur le levier de frein
lorsque la main de l'opérateur frappe le levier, en cas de rebond. En cas d'actionne-
ment du frein, les mouvements de la chaîne s'arrêtent aussitôt.
m ATTENTION
L'objectif du frein de chaîne est de réduire le risque de blessure due à un rebond ;
cependant, il ne peut apporter la mesure de protection recherchée si la scie n'est
pas utilisée avec précaution. Tester systématiquement le frein de chaîne avant d'uti-
liser la scie, puis régulièrement pendant l'activité. (Voir ci-dessous les détails de la
procédure de test du frein mécanique).
4. COMMENT TESTER LE FREIN DE CHAINE
• Le frein de chaîne est DESENGAGE (la chaîne peut bouger) lorsque le LEVIER
DE FREIN (5) EST TIRE VERS L'ARRIERE (Fig. 11/pos. 2) ET VERROUILLE
voir la Fig. 11.
SERVICE APRÈS-VENTE
 00800 4003 4003  servicepartner.ch@scheppach.com
Réglage
87
