Aufbau und Funktion
Anschluss Kühlmodul
5.9

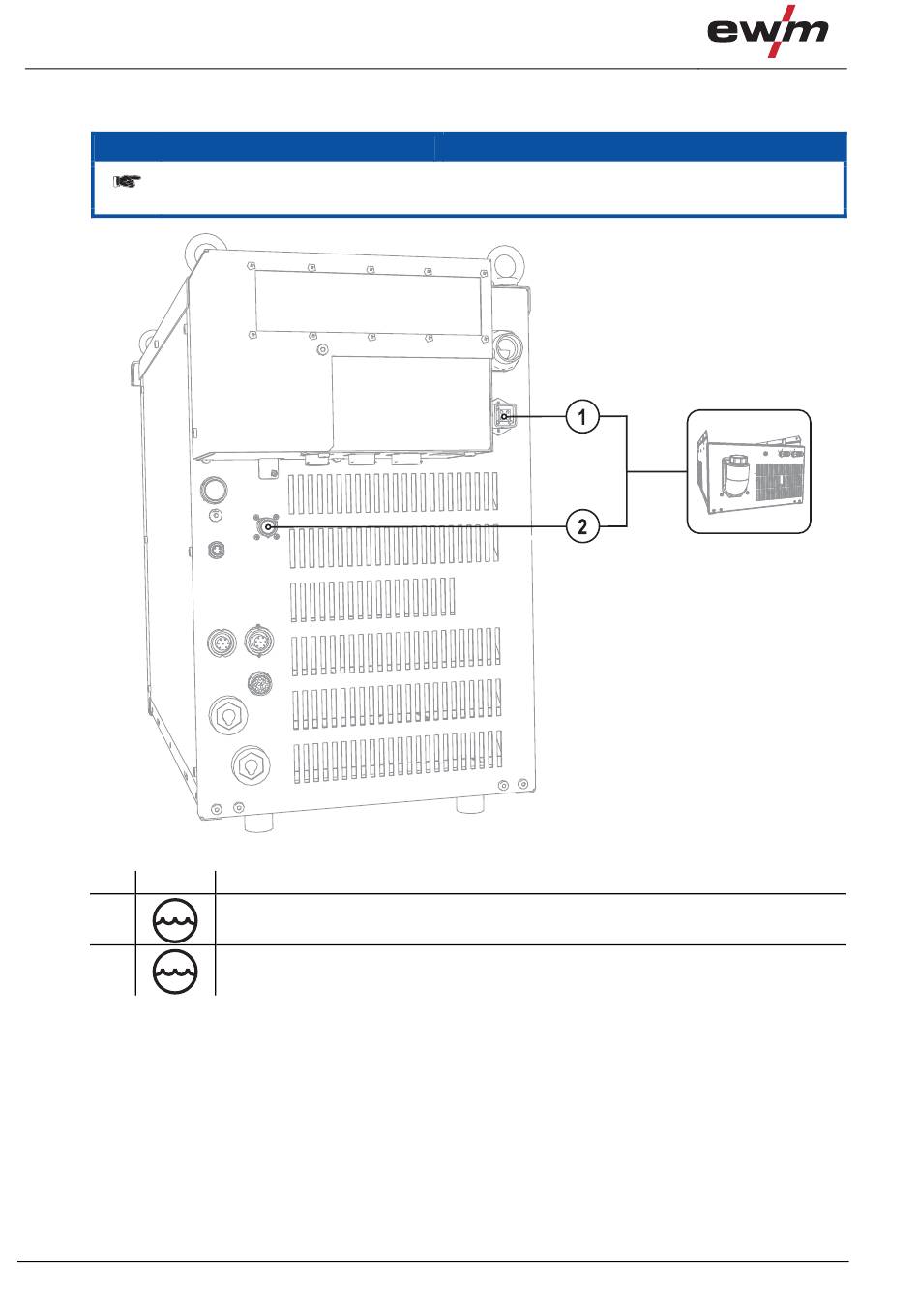

Anschluss Kühlmodul
Montage- und Anschlussbeschreibungen in der Betriebsanleitung des Kühlgerätes
beachten!
Pos. Symbol
1
2
•
8-poligen Steuerleitungsstecker des Kühlgerätes in Anschlussbuchse, 8-polig des Schweißgerätes
einstecken und verriegeln.
•
5-poligen Versorgungsstecker des Kühlgerätes in Anschlussbuchse, 5-polig des Schweißgerätes
einstecken und verriegeln.
34
Beschreibung
0
Anschlussbuchse, 5-polig
Spannungsversorgung Kühlmodul
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
HINWEIS
Abbildung 5-4
099-005120-EW500
30.11.2010
