Pos. Symbol
1
2
analog
3
42V/4A
4
5
6
7
8
9
10
11
12
13
14
15
099-005120-EW500
30.11.2010

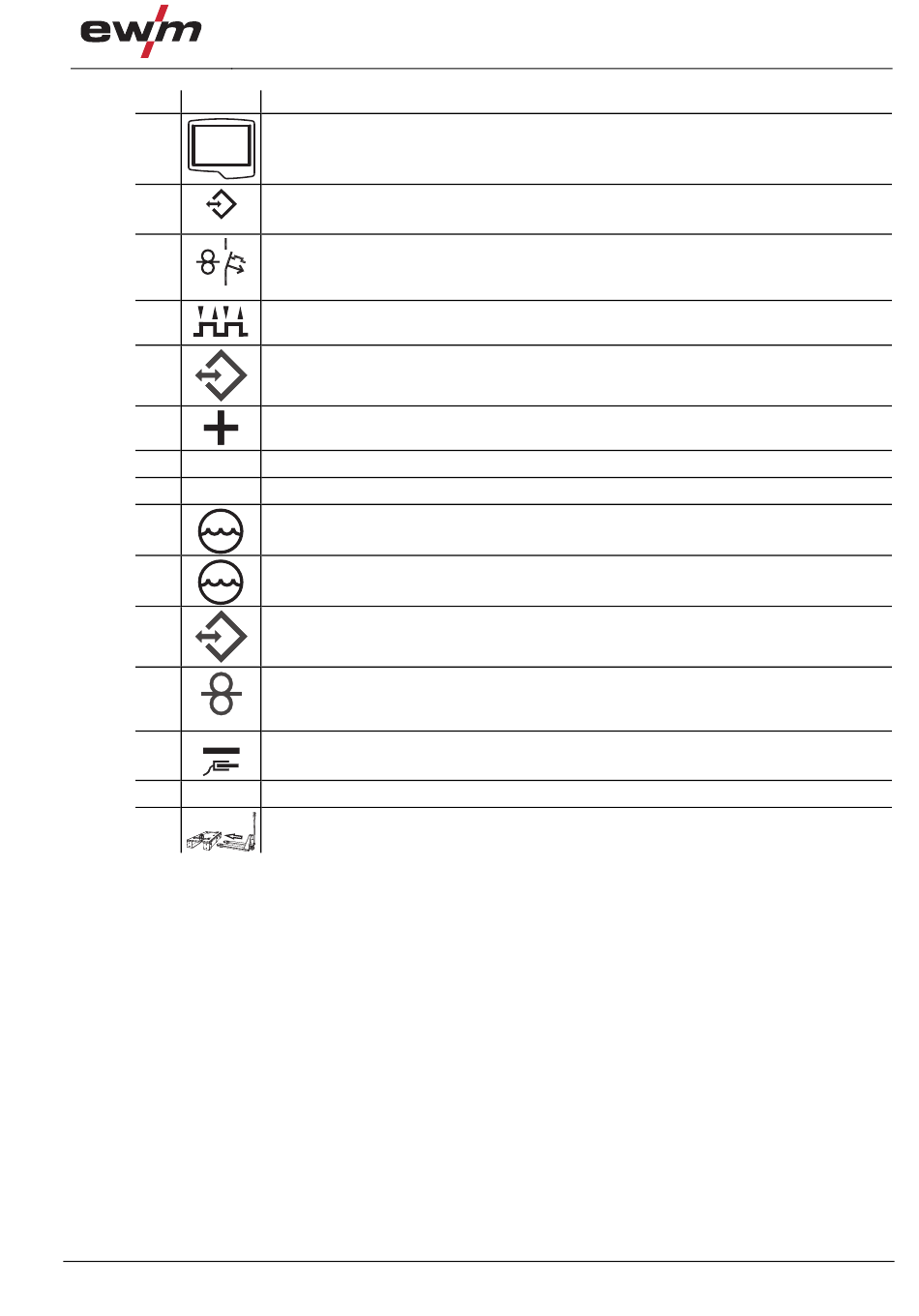

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Bedienpanel
Automatisierungsschnittstelle 19-polig (analog)
(siehe Kapitel "Aufbau und Funktion > Schnittstellen")
Taster, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
Ausgelöste Sicherung durch Betätigen zurücksetzen
Anschlussbuchse, 4-polig
Synchronisation der Pulsfrequenzen der TANDEM-Stromquellen
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Schnittstellengehäuse
Netzanschlusskabel
Anschlussbuchse, 5-polig
Spannungsversorgung Kühlmodul
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Anschlussbuchse 12-polig (analog)
Anschlussbuchse für analoge Steuersignale (Kollisionsschutz etc.) zwischen
Schweißbrenner und Stromquelle
Anschlussbuchse, Schweißstrom „-"
Werkstückanschluss
Kühlmodul
Palette ROB XX2
Transportpalette (Option)
Phoenix 552 RC puls Tandem
21
