5.3.3 Werkstückleitung, Allgemein
Verbrennungsgefahr durch unsachgemäßen Schweißstromanschluss!
Durch nicht verriegelte Schweißstromstecker (Geräteanschlüsse) oder
Verschmutzungen am Werkstückanschluss (Farbe, Korrosion) können sich diese
Verbindungsstellen und Leitungen erhitzen und bei Berührung zu Verbrennungen
führen!
•
Schweißstromverbindungen täglich prüfen und ggf. durch Rechtsdrehen verriegeln.
•
Werkstückanschlussstelle gründlich reinigen und sicher befestigen! Konstruktionsteile des
Werkstücks nicht als Schweißstromrückleitung benutzen!
5.3.4 Schweißbrennerkühlung

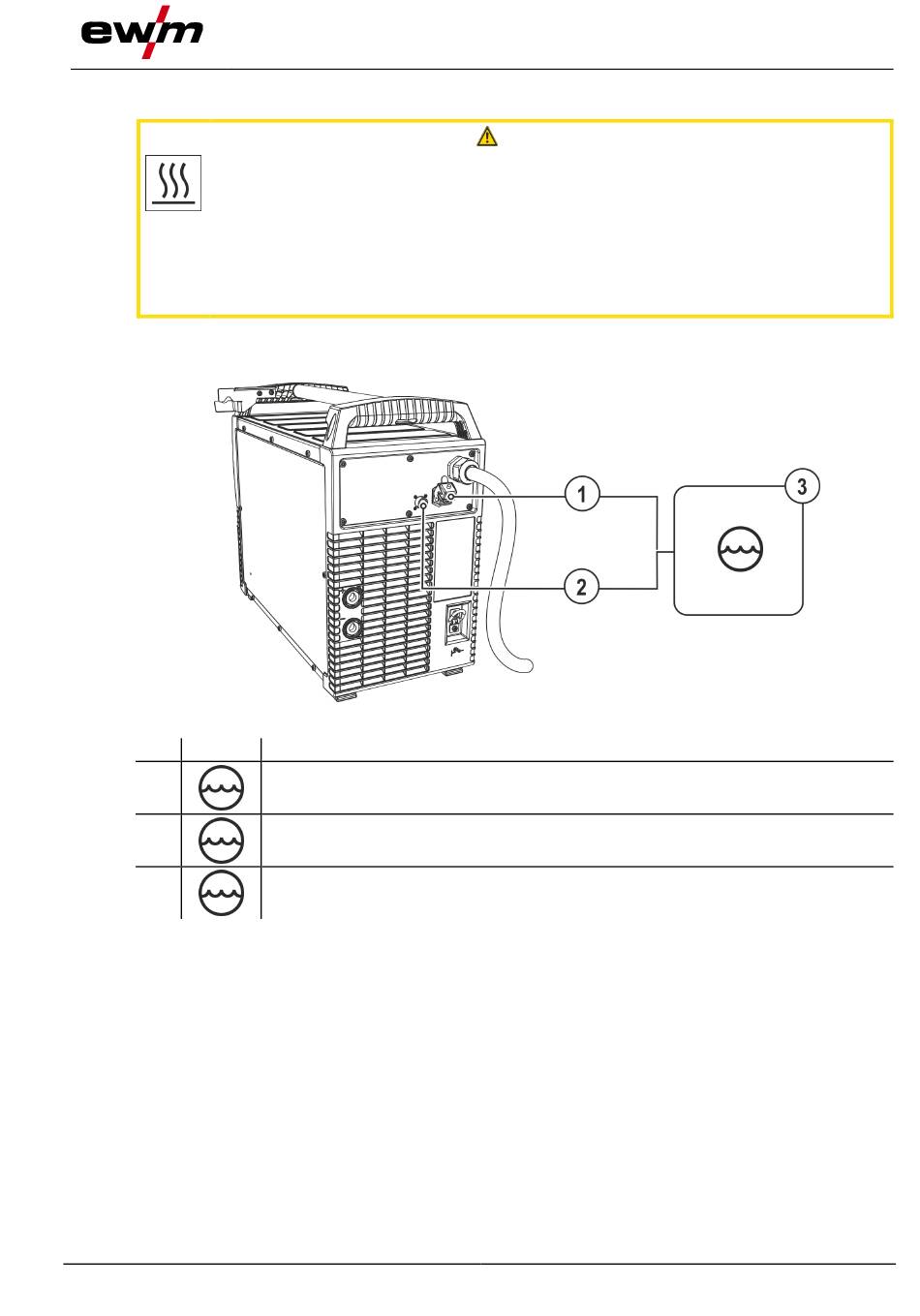

5.3.4.1 Anschluss Kühlmodul
Pos. Symbol
1
2
3
•
4-poligen Versorgungsstecker des Kühlgerätes in Anschlussbuchse, 4-polig des Schweißgerätes
einstecken und verriegeln.
•
8-poligen Steuerleitungsstecker des Kühlgerätes in Anschlussbuchse, 8-polig des Schweißgerätes
einstecken und verriegeln.
099-005589-EW500
20.03.2019
Beschreibung 0
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlmodul
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Kühlmodul
Aufbau und Funktion
VORSICHT
Abbildung 5-1
Transport und Aufstellen
21
