EWM Titan XQ 400 puls C Betriebsanleitung Seite 25

• Verschlussdeckel Kühlmitteltank abziehen.
• Siebeinsatz auf Verschmutzungen prüfen, ggf. reinigen und wieder in seine Position bringen.
• Kühlmittel bis zur Markierung "MAX" der Füllstandsanzeige auffüllen, Verschlussdeckel wieder aufste-
cken.
• Stromquelle am Netz- oder Hauptschalter einschalten.

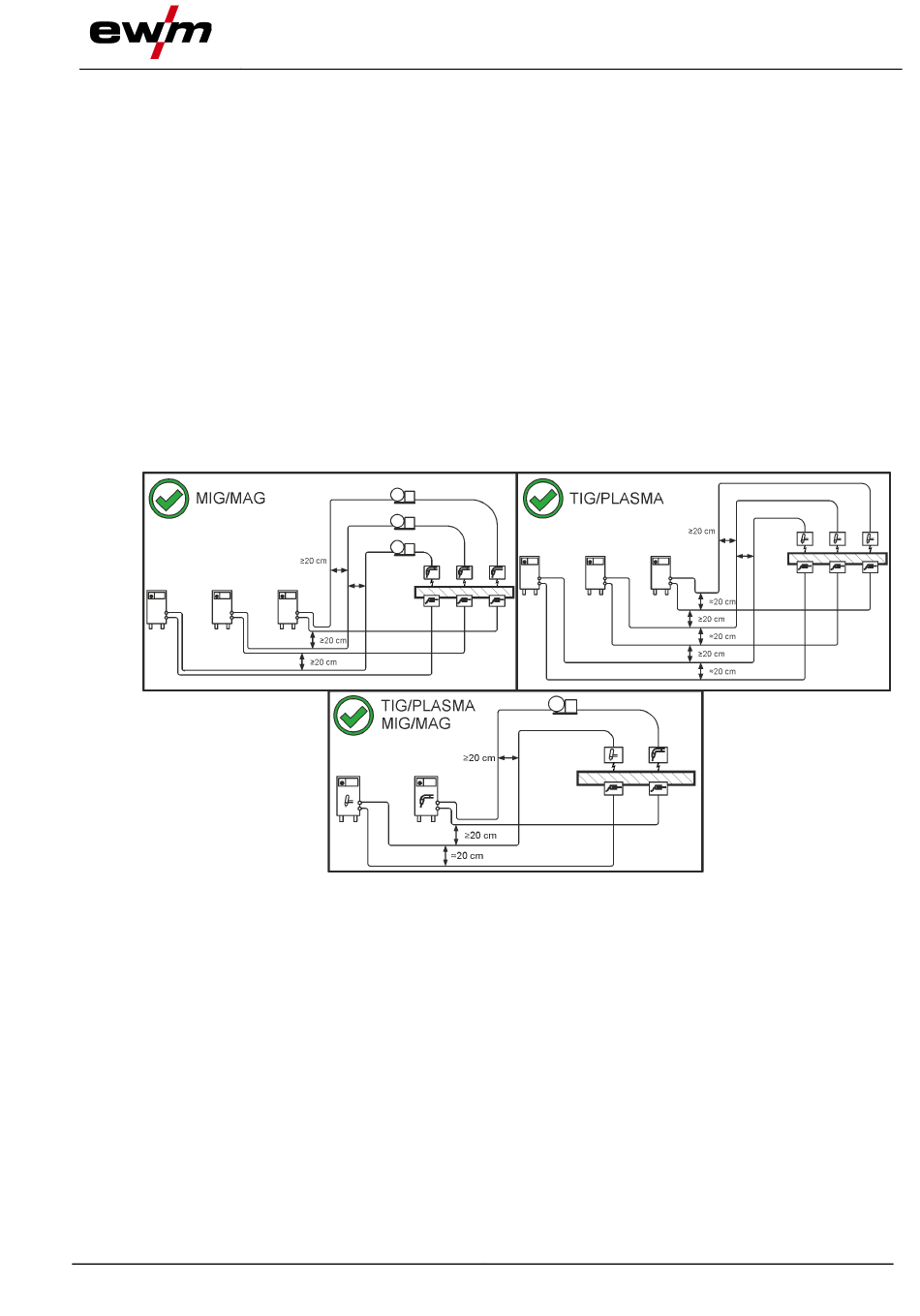

5.1.6 Hinweise zum Verlegen von Schweißstromleitungen
• Unsachgemäß verlegte Schweißstromleitungen können Störungen (Flackern) des Lichtbogens hervor-
rufen!
• Werkstückleitung und Schlauchpacket von Schweißstromquellen ohne HF-Zündeinrichtung
(MIG/MAG) möglichst lange, eng aneinander liegend, parallel führen.
• Werkstückleitung und Schlauchpacket von Schweißstromquellen mit HF-Zündeinrichtung (WIG) lange
parallel, in einem Abstand von ca. 20 cm verlegen, um HF Überschläge zu vermeiden.
• Grundsätzlich einen Mindestabstand von ca. 20 cm oder mehr zu Leitungen anderer Schweißstrom-
quellen einhalten, um gegenseitige Beeinflussungen zu vermeiden.
• Kabellängen grundsätzlich nicht länger als nötig. Für optimale Schweißergebnisse max. 30m. (Werk-
stückleitung + Zwischenschlauchpaket + Brennerleitung).
