2.2

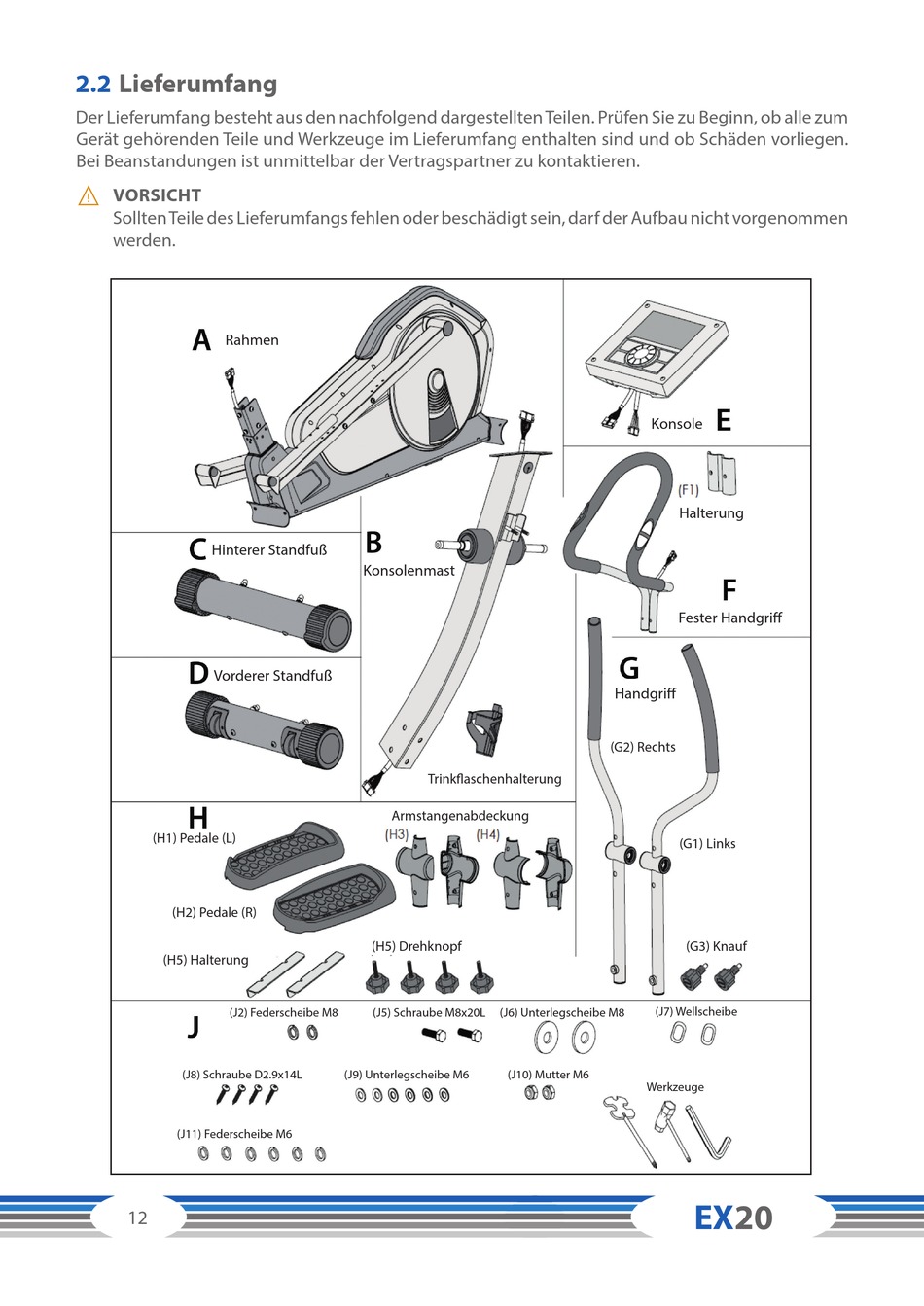

Lieferumfang

Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum
Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen.
Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren.
VORSICHT
⚠
Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen
werden.
Rahmen Rahmen
Hinterer Standfuß Hinterer Standfuß
Vorderer Standfuß Vorderer Standfuß
(H1) Pedale (L) (H1) Pedale (L)
(H2) Pedale (R) (H2) Pedale (R)
(H5) Halterung (H5) Halterung
(J2) Federscheibe M8 (J2) Federscheibe M8
(J8) Schraube D2.9x14L (J8) Schraube D2.9x14L
(J11) Federscheibe M6 (J11) Federscheibe M6
12
Konsolenmast Konsolenmast
Trinkflaschen-
Trinkflaschenhalterung
halterung
Armstangenabdeckung Armstangenabdeckung
(H5) Drehknopf (H5) Drehknopf
(J5) Schraube M8x20L (J5) Schraube M8x20L
(J6) Unterlegscheibe M8 (J6) Unterlegscheibe M8
(J9) Unterlegscheibe M6 (J9) Unterlegscheibe M6 (J10) Mutter M6 (J10) Mutter M6
Konsole Konsole
Halterung Halterung
Fester Handgriff Fester Handgriff
Handgriff Handgriff
(G2) Rechts (G2) Rechts
(G1) Links (G1) Links
(G3) Knauf (G3) Knauf
(J7) Wellscheibe (J7) Wellscheibe
Werkzeuge Werkzeuge
EX20
