ABICAR ADVANCED
4 Productbeschrijving
4.1 Opbouw en werking

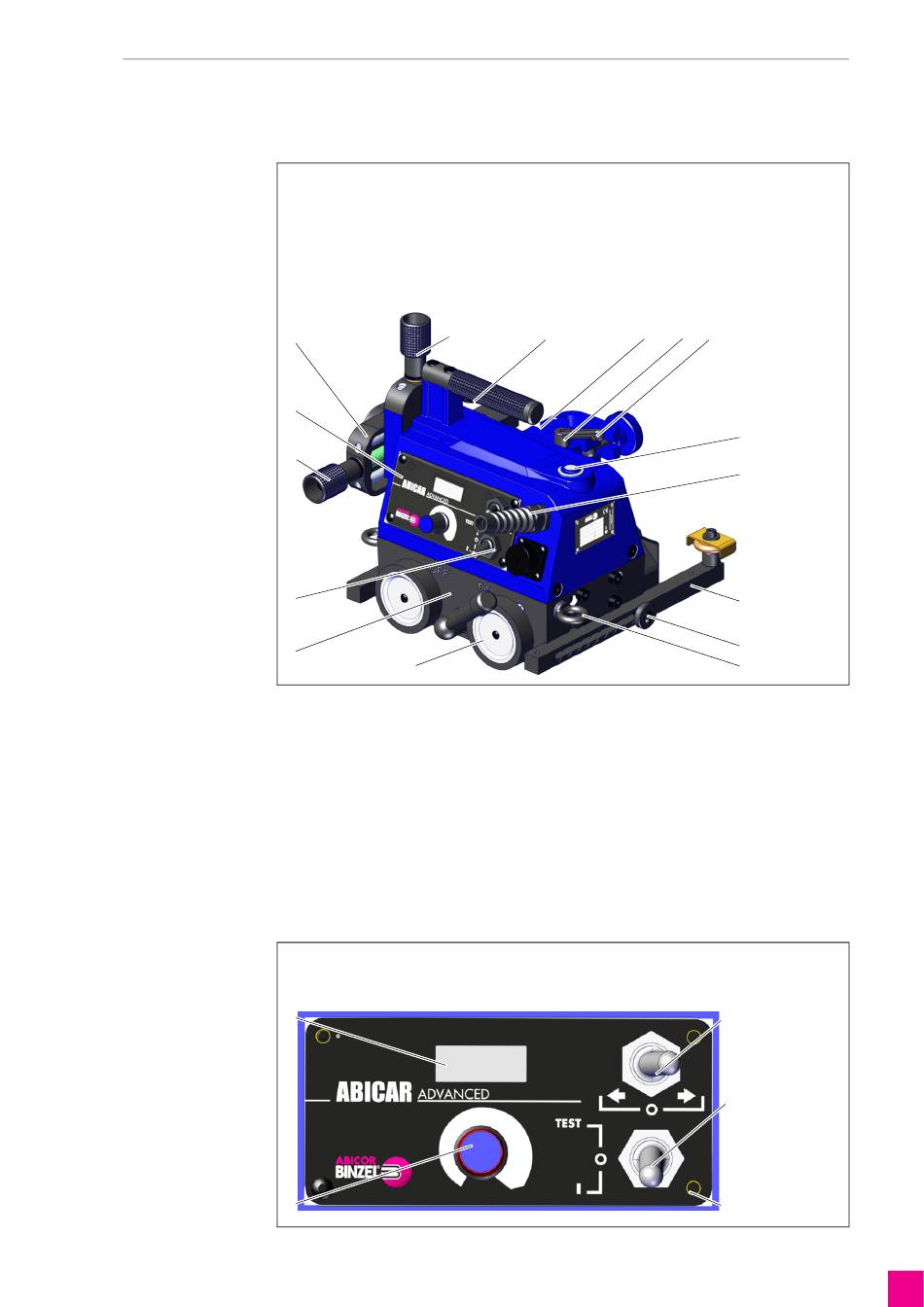

Afb. 2
A Kruisslede
B Stelschroef verticaal
C Draaggreep
D Lastoortshouder
E Vastzethendel voor hellingshoek lastoorts
F Vastzetmechanisme voor toorts
G Aan/uit-schakelaar
H Netkabel
A
P
O
N
M
Bij het apparaat gaat het om een draagbare lastractor waaraan tot twee lastoortsen kunnen worden
bevestigd om half-automatisch langsnaadlassen op magnetische oppervlakken mogelijk te maken. Dankzij
de in de behuizing geïntegreerde permanente magneet kunnen er laswerkzaamheden op alle magnetische
oppervlakken worden uitgevoerd, zowel in horizontale als verticale positie.
Het apparaat bestaat uit een behuizing, een aandrijfsysteem met besturing, een kruisslede, meerdere
geleidingsvermogen en een lastoortshouder. Het apparaat wordt door vier wielen gelijkmatig
aangedreven. Dankzij de kruisslede kan de lastoortspositie nauwkeurig worden ingesteld, zowel verticaal
als horizontaal. Met de verschillende geleidingsvermogen kunnen verschillende posities ten opzichte van
het werkstuk worden bereikt.
4.2 Bedieningselementen
Afb. 3
A LED-display
B Rijrichtingsschakelaar (rechts/O/links)
C Lasstartsignaalschakelaar (Test/O/I)
A
E
Opbouw en werking
B
L
Bedieningspaneel
4 Productbeschrijving
I 2× geleidingsarm
J 2× gekartelde schroef geleidingsarm
K 2× borgoog
L 4× aandrijftandwielen
M Magneethendel
N Bus voor vlamboogontstekingskabel
O Stelschroef horizontaal
P Bedieningspaneel
C
D
E
F
D 4x bevestigingsschroef M4 × 8
E Snelheidsregelaar
B
D
G
H
I
J
K
C
