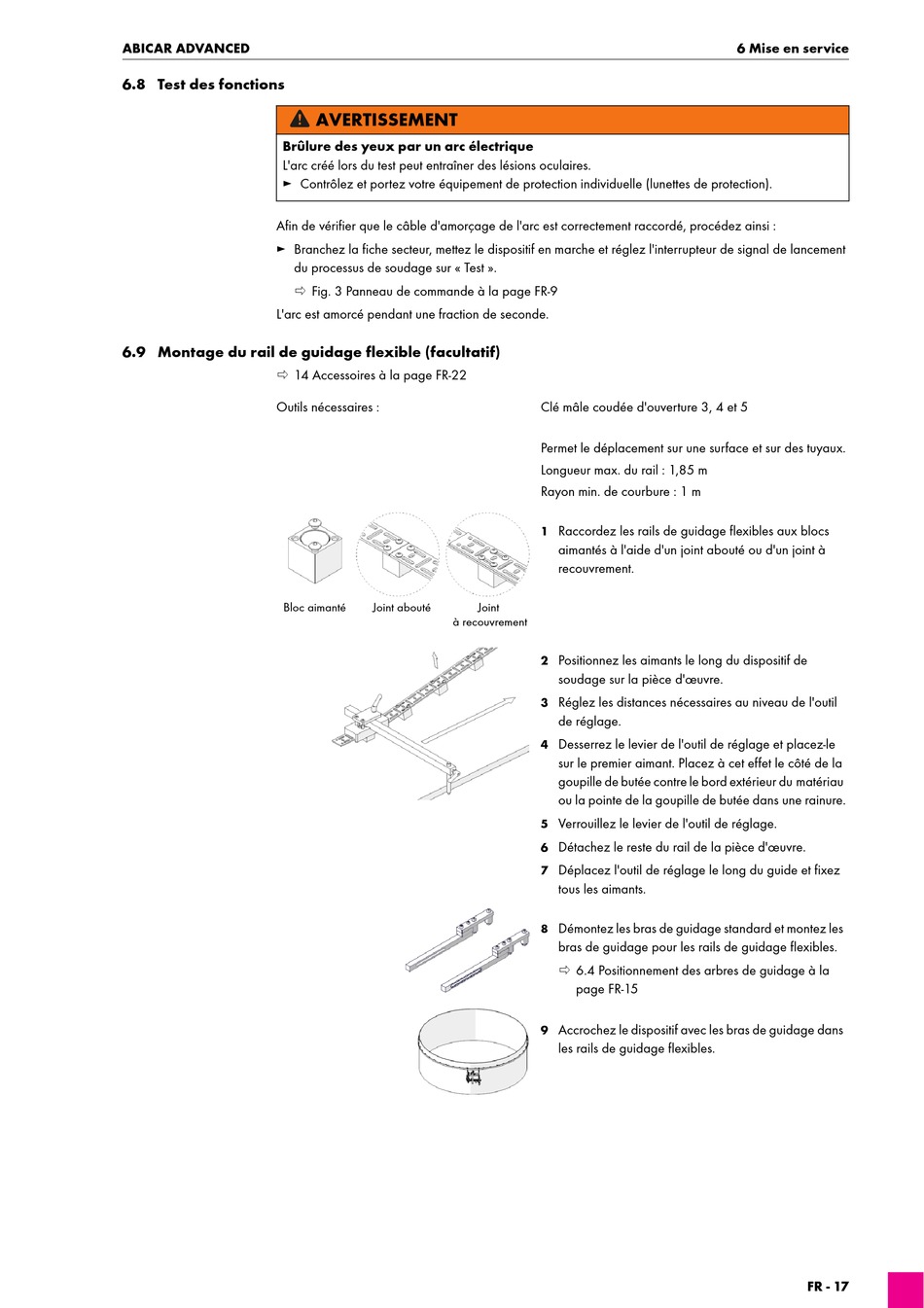

ABICAR ADVANCED
6.8 Test des fonctions
Brûlure des yeux par un arc électrique
L'arc créé lors du test peut entraîner des lésions oculaires.
► Contrôlez et portez votre équipement de protection individuelle (lunettes de protection).
Afin de vérifier que le câble d'amorçage de l'arc est correctement raccordé, procédez ainsi :
► Branchez la fiche secteur, mettez le dispositif en marche et réglez l'interrupteur de signal de lancement
du processus de soudage sur « Test ».
Fig. 3 Panneau de commande à la page FR-9
L'arc est amorcé pendant une fraction de seconde.
6.9 Montage du rail de guidage flexible (facultatif)
14 Accessoires à la page FR-22
Outils nécessaires :
Bloc aimanté
AVERTISSEMENT
Joint abouté
Joint
à recouvrement
Clé mâle coudée d'ouverture 3, 4 et 5
Permet le déplacement sur une surface et sur des tuyaux.
Longueur max. du rail : 1,85 m
Rayon min. de courbure : 1 m
Raccordez les rails de guidage flexibles aux blocs
1
aimantés à l'aide d'un joint abouté ou d'un joint à
recouvrement.
Positionnez les aimants le long du dispositif de
2
soudage sur la pièce d'œuvre.
Réglez les distances nécessaires au niveau de l'outil
3
de réglage.
Desserrez le levier de l'outil de réglage et placez-le
4
sur le premier aimant. Placez à cet effet le côté de la
goupille de butée contre le bord extérieur du matériau
ou la pointe de la goupille de butée dans une rainure.
Verrouillez le levier de l'outil de réglage.
5
Détachez le reste du rail de la pièce d'œuvre.
6
Déplacez l'outil de réglage le long du guide et fixez
7
tous les aimants.
Démontez les bras de guidage standard et montez les
8
bras de guidage pour les rails de guidage flexibles.
6.4 Positionnement des arbres de guidage à la
page FR-15
Accrochez le dispositif avec les bras de guidage dans
9
les rails de guidage flexibles.
6 Mise en service
FR - 17
