6 Inbedrijfstelling

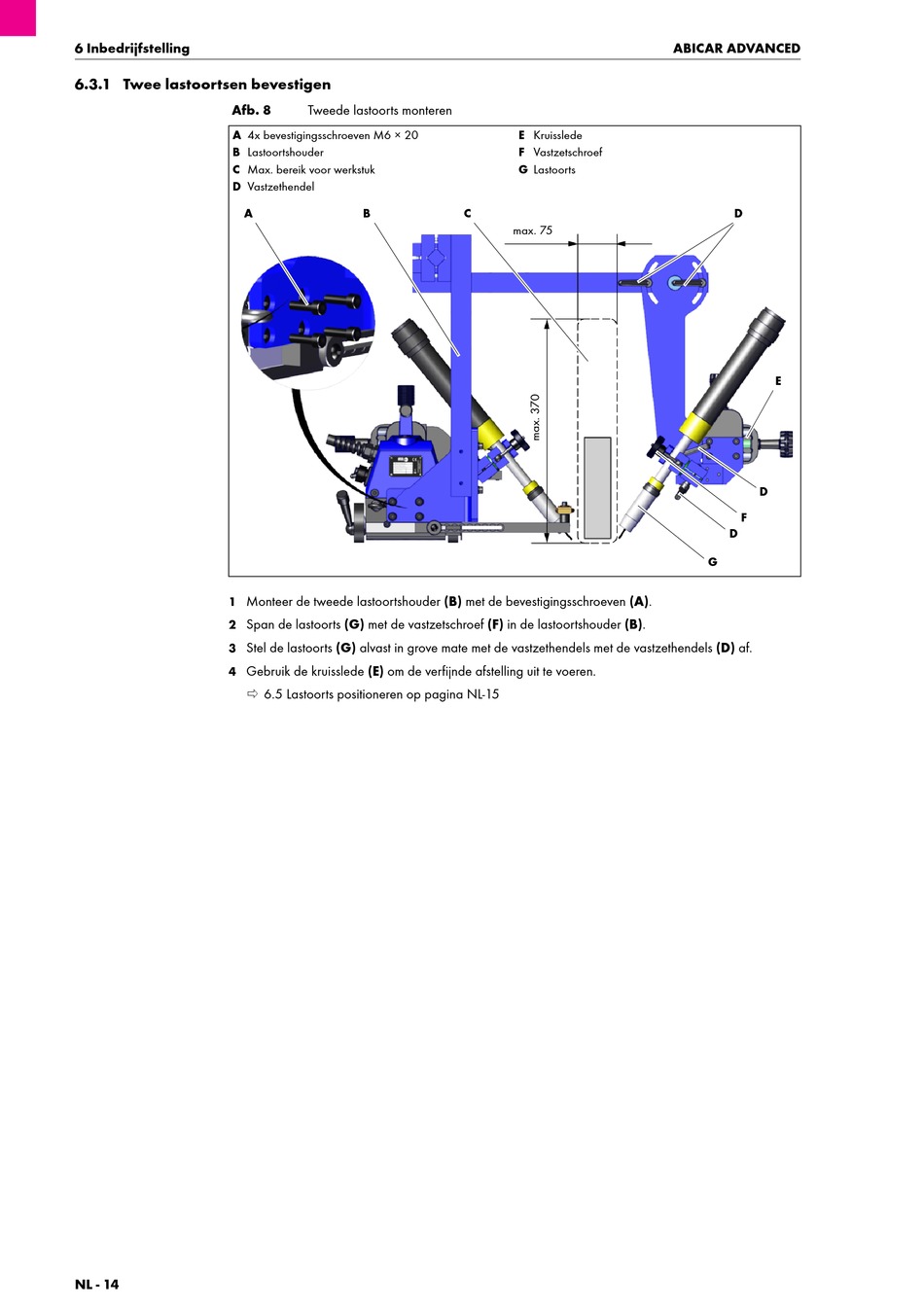

6.3.1 Twee lastoortsen bevestigen
Afb. 8
A 4x bevestigingsschroeven M6 × 20
B Lastoortshouder
C Max. bereik voor werkstuk
D Vastzethendel
A
Monteer de tweede lastoortshouder (B) met de bevestigingsschroeven (A).
1
Span de lastoorts (G) met de vastzetschroef (F) in de lastoortshouder (B).
2
Stel de lastoorts (G) alvast in grove mate met de vastzethendels met de vastzethendels (D) af.
3
Gebruik de kruisslede (E) om de verfijnde afstelling uit te voeren.
4
6.5 Lastoorts positioneren op pagina NL-15
NL - 14
Tweede lastoorts monteren
B
C
ABICAR ADVANCED
E Kruisslede
F Vastzetschroef
G Lastoorts
max. 75
D
E
D
F
D
G
