ABICAR ADVANCED
* Accessoire
► Montez les bras de guidage conformément aux exigences à l'aide des vis moletées à gauche et
à droite du dispositif.
6.3 Montage de la torche de soudage
Un contact continu doit être assuré entre le dispositif et la pièce d'œuvre. Le réglage peut être effectué au
niveau des bras de guidage ou de l'accessoire correspondant.
6.2 Montage des bras de guidage à la page FR-12

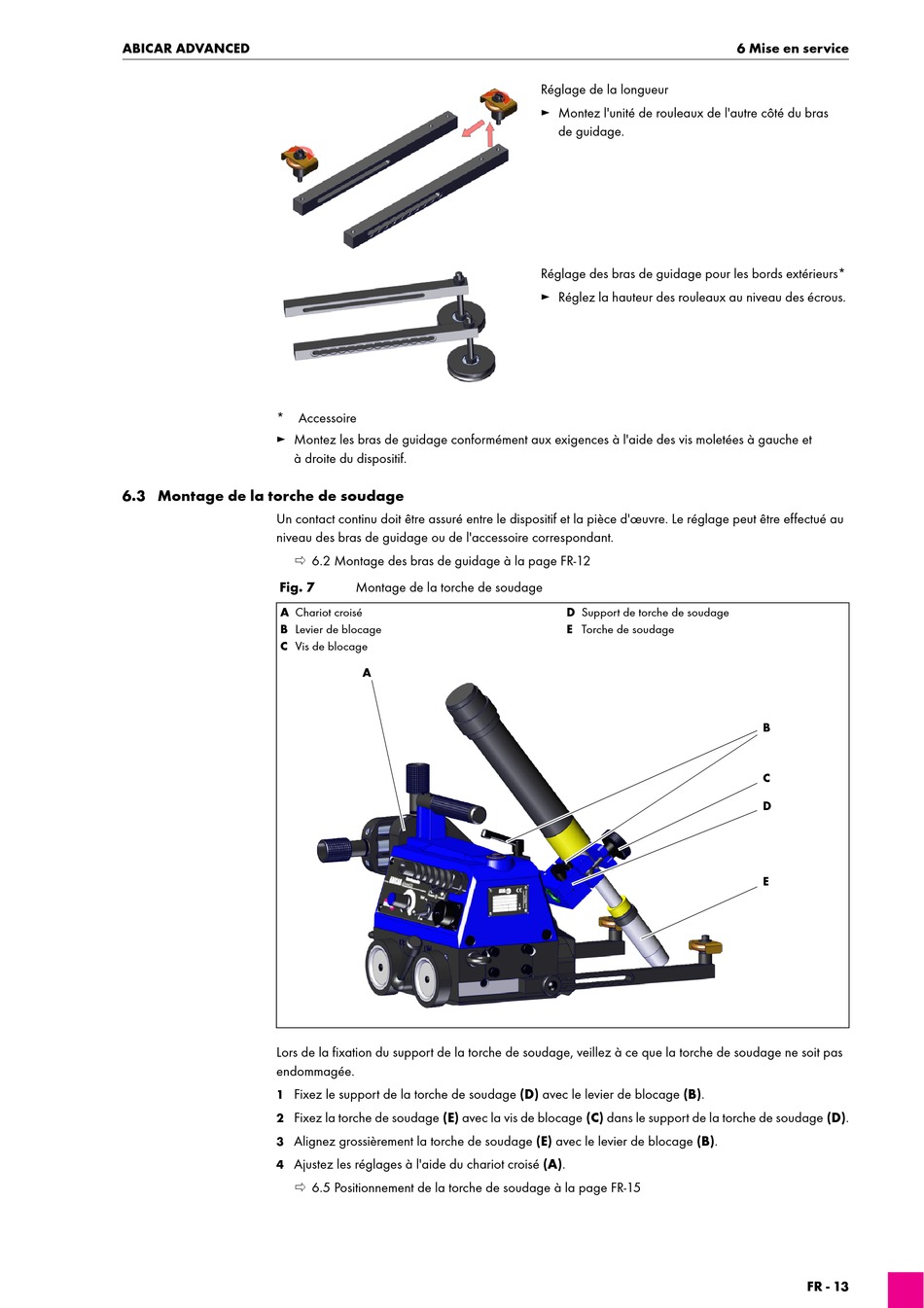

Fig. 7
A Chariot croisé
B Levier de blocage
C Vis de blocage
Lors de la fixation du support de la torche de soudage, veillez à ce que la torche de soudage ne soit pas
endommagée.
Fixez le support de la torche de soudage (D) avec le levier de blocage (B).
1
Fixez la torche de soudage (E) avec la vis de blocage (C) dans le support de la torche de soudage (D).
2
Alignez grossièrement la torche de soudage (E) avec le levier de blocage (B).
3
Ajustez les réglages à l'aide du chariot croisé (A).
4
6.5 Positionnement de la torche de soudage à la page FR-15
Montage de la torche de soudage
A
Réglage de la longueur
► Montez l'unité de rouleaux de l'autre côté du bras
de guidage.
Réglage des bras de guidage pour les bords extérieurs*
► Réglez la hauteur des rouleaux au niveau des écrous.
D Support de torche de soudage
E Torche de soudage
6 Mise en service
B
C
D
E
FR - 13
