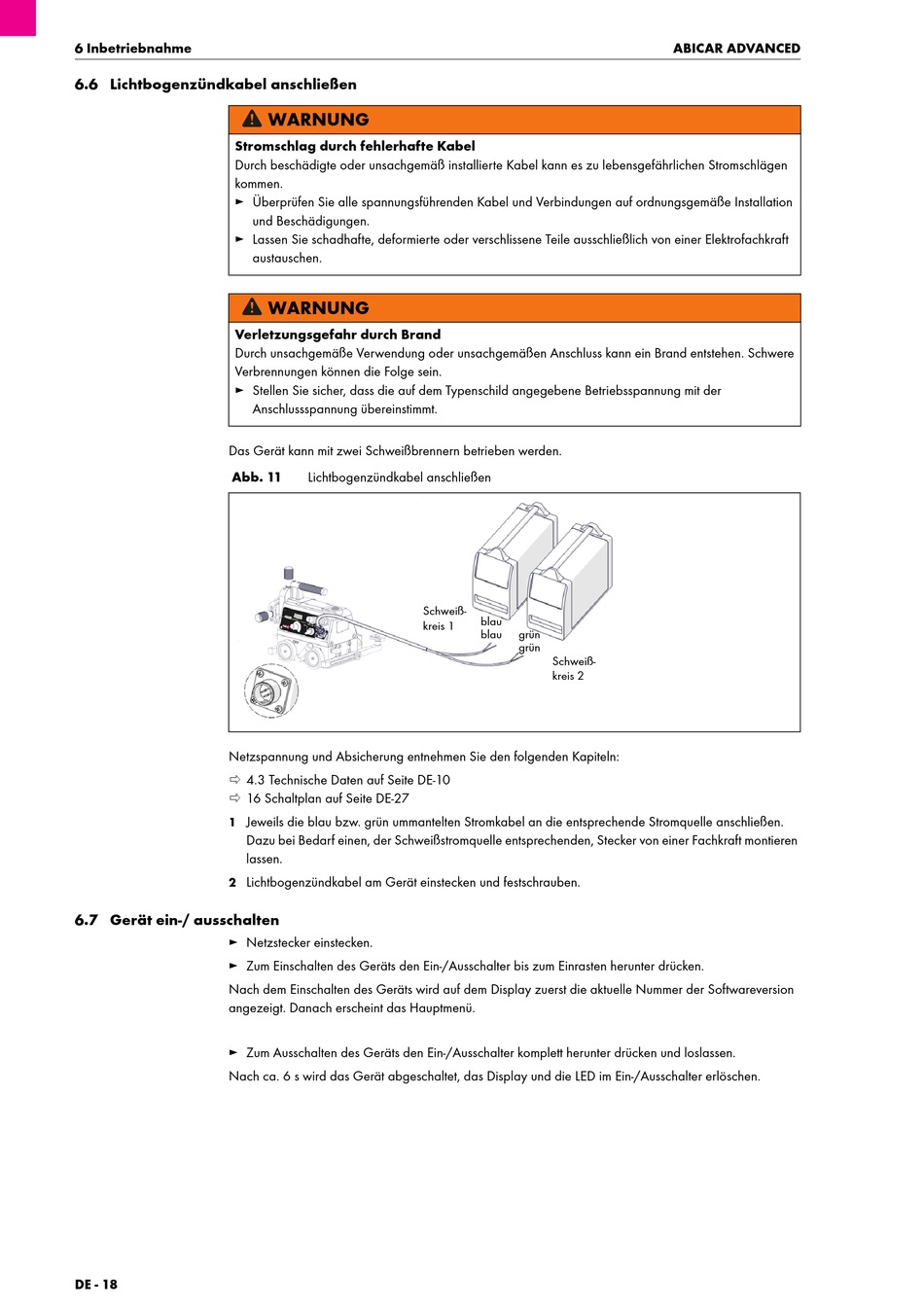

6 Inbetriebnahme
6.6 Lichtbogenzündkabel anschließen
Stromschlag durch fehlerhafte Kabel
Durch beschädigte oder unsachgemäß installierte Kabel kann es zu lebensgefährlichen Stromschlägen
kommen.
► Überprüfen Sie alle spannungsführenden Kabel und Verbindungen auf ordnungsgemäße Installation
► Lassen Sie schadhafte, deformierte oder verschlissene Teile ausschließlich von einer Elektrofachkraft
Verletzungsgefahr durch Brand
Durch unsachgemäße Verwendung oder unsachgemäßen Anschluss kann ein Brand entstehen. Schwere
Verbrennungen können die Folge sein.
► Stellen Sie sicher, dass die auf dem Typenschild angegebene Betriebsspannung mit der
Das Gerät kann mit zwei Schweißbrennern betrieben werden.
Abb. 11
Netzspannung und Absicherung entnehmen Sie den folgenden Kapiteln:
4.3 Technische Daten auf Seite DE-10
16 Schaltplan auf Seite DE-27
Jeweils die blau bzw. grün ummantelten Stromkabel an die entsprechende Stromquelle anschließen.
1
Dazu bei Bedarf einen, der Schweißstromquelle entsprechenden, Stecker von einer Fachkraft montieren
lassen.
Lichtbogenzündkabel am Gerät einstecken und festschrauben.
2
6.7 Gerät ein-/ ausschalten
► Netzstecker einstecken.
► Zum Einschalten des Geräts den Ein-/Ausschalter bis zum Einrasten herunter drücken.
Nach dem Einschalten des Geräts wird auf dem Display zuerst die aktuelle Nummer der Softwareversion
angezeigt. Danach erscheint das Hauptmenü.
► Zum Ausschalten des Geräts den Ein-/Ausschalter komplett herunter drücken und loslassen.
Nach ca. 6 s wird das Gerät abgeschaltet, das Display und die LED im Ein-/Ausschalter erlöschen.
DE - 18
WARNUNG
und Beschädigungen.
austauschen.
WARNUNG
Anschlussspannung übereinstimmt.
Lichtbogenzündkabel anschließen
Schweiß-
kreis 1
blau
blau
grün
grün
Schweiß-
kreis 2
ABICAR ADVANCED
