ABICAR ADVANCED

6.4 Geleidingsarmen positioneren

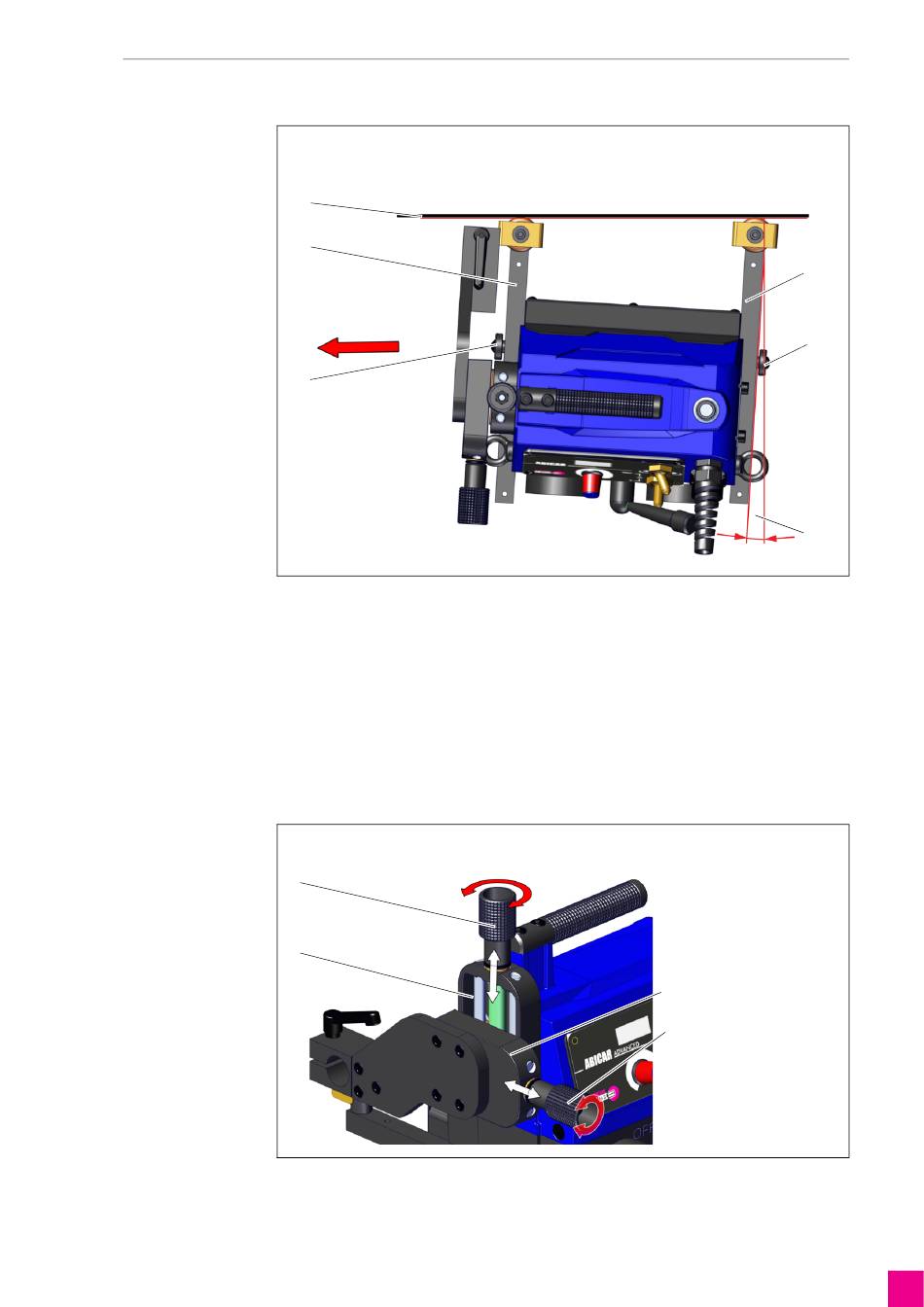

Afb. 9
A Onderdeel
B Geleidingsarm achter
C Gekartelde schroeven
A
E
C
Om voor gedwongen geleiding langs het contactvlak te zorgen, moet geleidingsarm (E) zodanig worden
ingesteld dat deze korter is dan geleidingsarm (B). De instelling is afhankelijk van de bewegingsrichting en
lengte van de geleidingsvermogen. Voor een effen onderdeel dient het verschil ca. 10 mm te bedragen.
Draai de gekartelde schroef (C) los en schuif de arm 10 mm of een groef verder.
1
Haal de gekartelde schroef (C) opnieuw aan.
2

6.5 Lastoorts positioneren

Afhankelijk van het lastoortstype en de lastoortsdiameter moet de kruisslede overeenkomstig worden
afgesteld. De lastoortspositie kan tijdens het lassen met de kruisslede in verticale en horizontale richting
worden gewijzigd.
Afb. 10
A Stelschroef verticaal
B Houder horizontaal
A
D
► Draai de stelschroeven (A) en (C) van de kruisslede naar links of rechts.
De houders (B) en (D) worden dienovereenkomstig opzij of omlaag of omhoog versteld.
Instelling gedwongen geleiding
Rijrichting
Kruisslede afstellen
D Aanlighoek
E Geleidingsarm voor
Contactvlak onderdeel
C Stelschroef horizontaal
D Houder verticaal
B
C
6 Inbedrijfstelling
B
C
D
NL - 15
