ABICAR ADVANCED
6.3 Schweißbrenner montieren
Zwischen dem Gerät und dem Werkstück muss ein kontinuierlicher Kontakt gewährleistet sein. Die
Einstellung kann über die Führungsarme oder das entsprechende Zubehör eingestellt werden.
6.2 Führungsarme montieren auf Seite DE-14

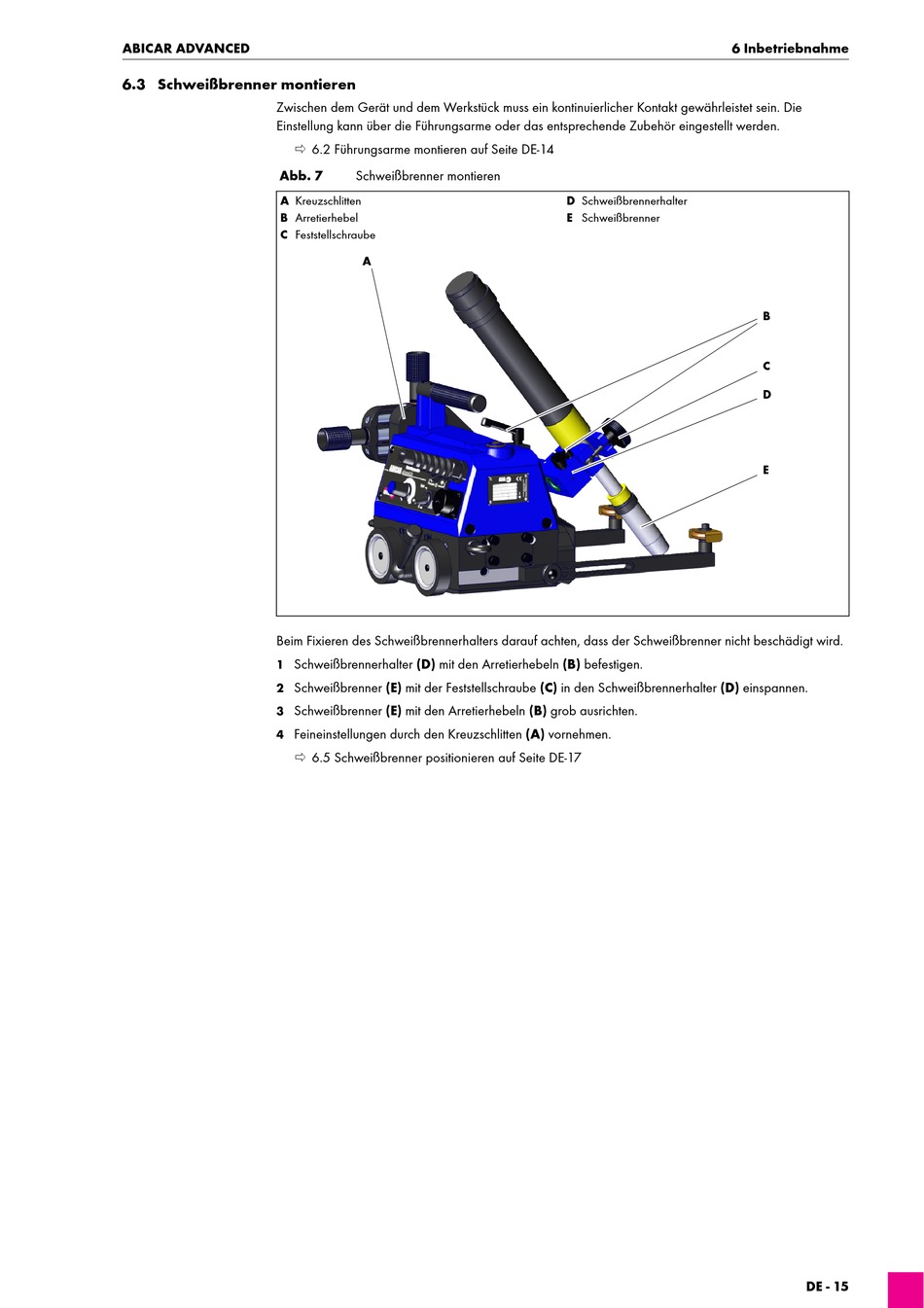

Abb. 7
A Kreuzschlitten
B Arretierhebel
C Feststellschraube
Beim Fixieren des Schweißbrennerhalters darauf achten, dass der Schweißbrenner nicht beschädigt wird.
Schweißbrennerhalter (D) mit den Arretierhebeln (B) befestigen.
1
Schweißbrenner (E) mit der Feststellschraube (C) in den Schweißbrennerhalter (D) einspannen.
2
Schweißbrenner (E) mit den Arretierhebeln (B) grob ausrichten.
3
Feineinstellungen durch den Kreuzschlitten (A) vornehmen.
4
6.5 Schweißbrenner positionieren auf Seite DE-17
Schweißbrenner montieren
A
6 Inbetriebnahme
D Schweißbrennerhalter
E Schweißbrenner
B
C
D
E
DE - 15
