ABICAR ADVANCED
Rückversand
► Für den Rückversand Originalverpackung und Originalverpackungsmaterial verwenden.
► Bei Fragen zur Verpackung und Transportsicherung Lieferanten, Spediteure oder Transporteure
kontaktieren.
4 Produktbeschreibung
4.1 Aufbau und Funktion

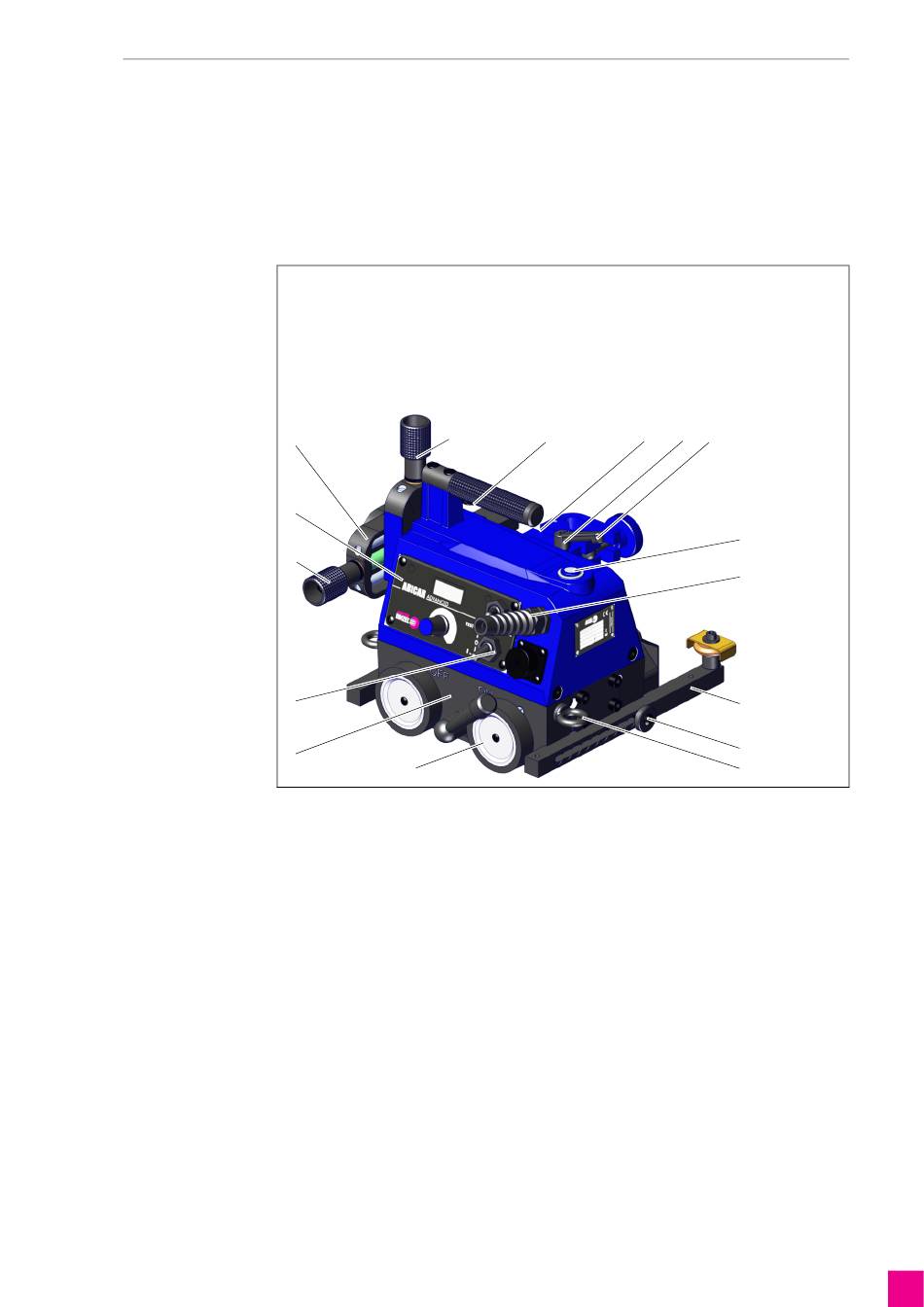

Abb. 2
A Kreuzschlitten
B Stellschraube vertikal
C Tragegriff
D Schweißbrennerhalter
E Arretierhebel für Neigungswinkel Schweißbrenner
F Feststellung Brenner
G Ein-/Ausschalter
H Netzkabel
A
P
O
N
M
Bei dem Gerät handelt es sich um einen tragbaren Schweißtraktor, an den bis zu zwei Schweißbrenner
befestigt werden können, um halb automatisches Längsnahtschweißen auf magnetischen Oberflächen zu
ermöglichen. Der im Gehäuse integrierte Permanentmagnet ermöglicht das Ausführen von Schweißarbeiten
auf allen magnetischen Oberflächen in horizontaler und vertikaler Position.
Das Gerät besteht aus einem Gehäuse, einem Antriebssystem mit Steuerung, einem Kreuzschlitten, mehreren
Führungsarmen und einer Schweißbrennerhalterung. Das Gerät wird von vier Rädern gleichmäßig
angetrieben. Der Kreuzschlitten ermöglicht die präzise Einstellung des Schweißbrenners in der vertikalen
und horizontalen Position. Mit den unterschiedlichen Führungsarmen können verschiedene Positionen zum
Werkstück erreicht werden.
Aufbau und Funktion
B
L
4 Produktbeschreibung
I 2x Führungsarm
J 2x Rändelschraube Führungsarm
K 2x Sicherungsöse
L 4x Antriebsräder
M Magnethebel
N Buchse für Lichtbogenzündkabel
O Stellschraube horizontal
P Bedienpanel
C
D
E
F
G
H
I
J
K
DE - 9
