ABICAR ADVANCED
4 Description du produit
4.1 Structure et fonctionnement

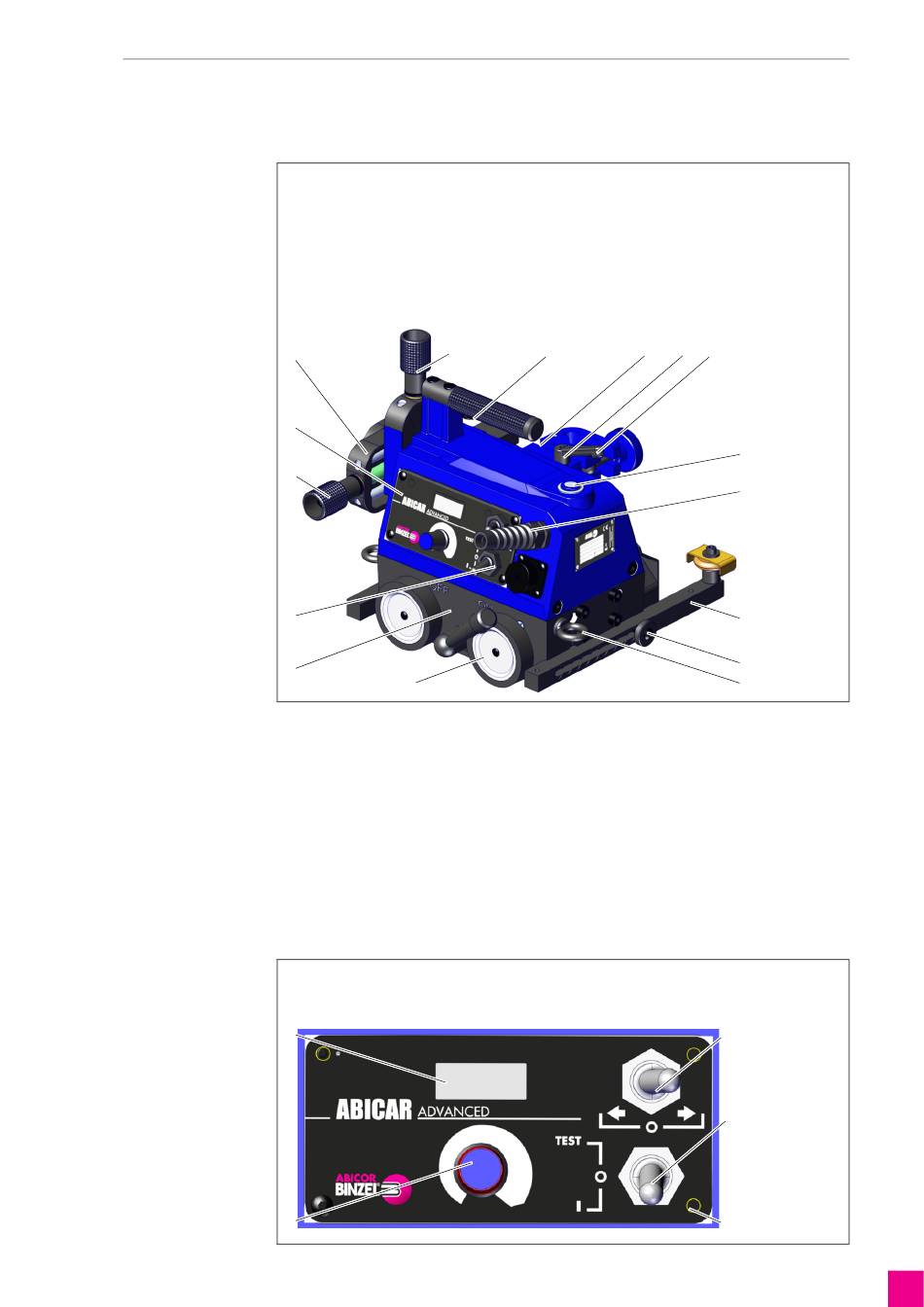

Fig. 2
A Chariot croisé
B Vis de réglage vertical
C Poignée
D Support de torche de soudage
E Levier de blocage pour l'angle d'inclinaison de la
torche de soudage
F Fixation de la torche
G Interrupteur Marche/Arrêt
H Câble réseau
A
P
O
N
M
Ce dispositif est un tracteur de soudage portatif auquel deux torches de soudage maximum peuvent être
fixées, pour permettre un soudage semi-automatique en cordons longitudinaux sur des surfaces
magnétiques. L'aimant permanent intégré au boîtier permet d'effectuer des tâches de soudage sur toutes les
surfaces magnétiques en position horizontale et verticale.
Le dispositif est constitué d'un boîtier, d'un système d'entraînement équipé de commandes, d'un chariot
croisé, de plusieurs bras de guidage et d'un support de torche de soudage. Le dispositif est entraîné
uniformément par quatre roues. Le chariot permet le réglage précis de la torche de soudage en position
verticale et horizontale. À l'aide des différents bras de guidage, plusieurs positions peuvent être atteintes sur
la pièce d'œuvre.
4.2 Éléments de commande
Fig. 3
A Écran LED
B Bouton avance (droite / O / gauche)
C Interrupteur de signal de lancement du processus de soudage (Test / O / I)
A
E
Structure et fonctionnement
B
L
Panneau de commande
4 Description du produit
I 2× bras de guidage
J 2× vis moletées du bras de guidage
K 2× anneaux de fixation
L 4× galets d'entraînement
M Levier magnétique
N Prise pour le câble d'amorçage de l'arc
O Vis de réglage horizontal
P Panneau de commande
C
D
E
F
D 4× vis de fixation M4 × 8
E Régulateur de vitesse
B
D
G
H
I
J
K
C
FR - 9
