Отрегулируйте положение гильзы так, чтобы линия нагрузки приходилась на передний свод пирамидки (см.
рисунок).
Динамическая юстировка
Чтобы оптимизировать перекат с пятки на переднюю часть стопы, отрегулируйте следующие параметры:
•
Положение стопы в передней/задней плоскости
•
Подошвенное/тыльное сгибание
•
Гибкость пятки
Динамическая юстировка выполняется в соответствии с принципами передовой медицинской практики.
9. СБОРКА
Стопы Highlander предварительно собраны и состоят из модуля стопы, носка Spectra и оболочки для стопы. После
динамической юстировки затяните регулировочные винты пирамидки в соответствии с техническими характеристиками
производителя переходника. Закрепите регулировочные винты пирамидки с помощью клея для фиксации резьбы
(например, Loctite 242).
Носок Spectra
Носок Spectra входит в комплект и обеспечивает защиту оболочки стопы и минимизацию шума. Его следует надеть на
модуль стопы, прежде чем крепить оболочку для стопы.
Оболочка для стопы
Для установки и снятия оболочки используйте инструмент для снятия оболочки для стопы, чтобы не повредить модуль
стопы.
Никогда не вынимайте ногу из оболочки для стопы, потянув ее вручную. Это может повредить стопу.
10. РЕГУЛИРОВКА

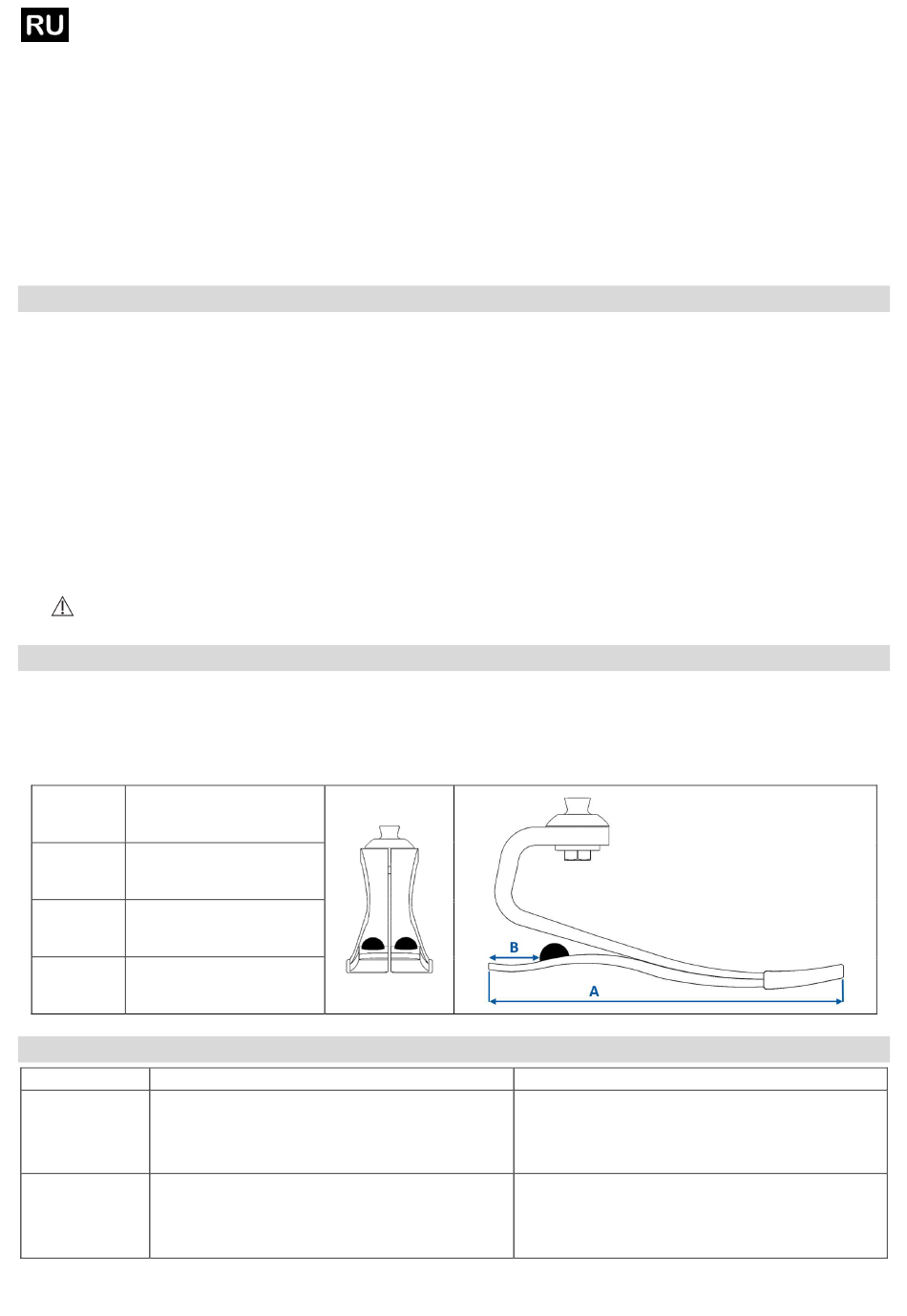

Жесткость пятки при нагрузке на стопу можно регулировать с помощью бамперов для повышения жесткости. Бамперы
можно временно крепить с помощью предварительно нанесенного клея в местах, указанных в таблице ниже. Крепление
в рекомендуемом месте обеспечивает жесткость пятки примерно 1 категории. При необходимости сместите бамперы
вперед (жестче) или назад (мягче), чтобы достичь необходимой жесткости. Для постоянного крепления удалите
предварительно нанесенный клей ацетоном и приклейте бамперы с помощью цианоакрилатного клея.
Размер Расстояние от заднего
стопы (А) конца подошвы (B)
22–25 см
26–28 см
29–31 см
11. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
ПРОБЛЕМА
• Стопа слишком быстро становится плоской.
Пятка
• Ощущается чрезмерная жесткость пальцев.
слишком
• Гиперэкстензия колена.
мягкая
• Быстрое сгибание колена, неустойчивость.
Пятка
• Переход с пятки на пальцы слишком
слишком
быстрый.
твердая
• Недостаточное ощущение возврата
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
32 мм
38 мм
48 мм
ПРИЗНАК РЕШЕНИЕ
• Сместите гильзу вперед относительно стопы.
• Прикрепите бамперы для повышения
жесткости. Подробную информацию об
установке см. в разделе 10 выше.
• Сместите гильзу назад относительно стопы.
• Проверьте, правильная ли категория модуля
стопы.
