1P5099-R-1113
1/21
NOTICE D'ASSEMBLAGE ET DE REGLAGE POUR 1P50 - R (2/21 ' 6/21 )
ASSEMBLY AND ADJUSTMENT INSTRUCTIONS FOR 1P50 - R (7/21 ' 11/21)
ZUSAMMENBAU– UND JUSTIERANLEITUNG FÜR 1P50 - R (12/21 ' 16/21)
INSTRUCCIONES DE MONTAJE Y DE UTILIZACION PARA 1P50 - R (17/21 ' 21/21)

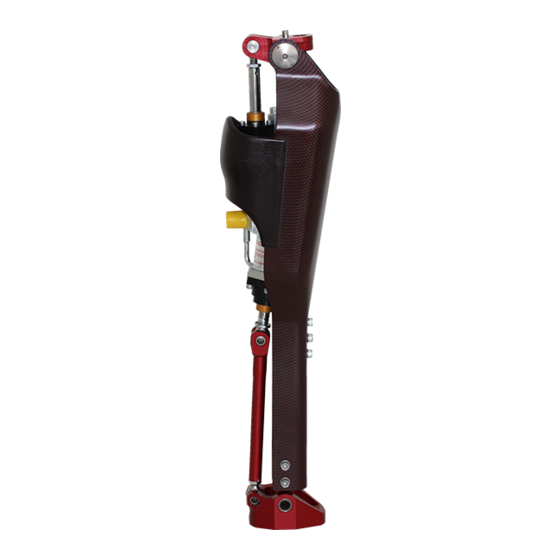

1P50-R
PROTEOR S A
6 rue de la Redoute - 21850 Saint-Apollinaire - France
Tél. 33 (0) 3 80 78 42 10 - Fax 33 (0) 3 80 78 42 15
ht.orthopedie@proteor.com - www.proteor.com
loading

Verwandte Anleitungen für PROTEOR 1P50-R

Inhaltszusammenfassung für PROTEOR 1P50-R

  • Seite 12 12/21 ZUSAMMENBAU- UND JUSTIERANLEITUNG FÜR 1P50 - R VERBINDUNG MIT ANDEREN PROTHESENMODULE : Für den oberen Teil mit jedem von Proteor genormten Knieverbindung und für den Unterteil S.A.C.H. oder DYNASTEP Fuß von PROTEOR. VERWENDUNG : Patienten bis zu 100 kg ; jede Aktivität.
  • Seite 13 1P5099-R-1113 13/21 Füße 1A101 : (Abb.3) Abb. 3 - Federring G2 - Schraube H1 (M10x30) Fuß Dynastep 1A101, montiert mit einem Rahmen, der an der Länge für Fuß 1A21 oder 1A118 abgesägt ist : (Abb.4) Abb. 4 - Federring G2 - Schraube H3 (M10x60) - Fußbefestigungsblock 1D70/1D71 III : BESTIMMUNG DER LÄNGE DES RAHMENS...

  • Seite 14: Zusammenbau

    1P5099-R-1113 14/21 b) - Bestimmung der zu schneidenden Länge Y (Abb.5b) - Das Knie-Boden-Maß beim Amputierten ohne Schuhe ermitteln. KNIE - BODEN - MAß = W Rechnung der zu schneidenden Länge Y : Y = X - W + 4mm c) - Schnitt des Rahmens und der Pleuelstange.
  • Seite 15 1P5099-R-1113 15/21 Das Knöchelgelenk auf dem Rahmen einsetzen (Abb.9) 1) Das Gelenk E in dem Rahmen A schieben. 2) Die Querstücke G in die Rahmenlöcher einsetzen 3) Die Schraube F mit mittel starkem Klebstoff (ref. XC047) überstreichen und dann Abb. 9 hineindrehen.
  • Seite 16 1P5099-R-1113 16/21 V : ÜBERPRÜFUNGEN (Abb.12) a) Den Prothesenschaft adaptieren. Der Schaft muß in Beugestellung das Teil A1 berühren, bevor die hydraulische Einheit B den inneren Rand A2 des Rahmens berührt. b) Die Gewindeköpfe Z1 stützen sich auf den Rahmenränder A c) Die Gegenmutter V hineindrehen.
