Vianmääritys - Proteor Highlander Gebrauchsanweisung

•
Plantaari-/dorsaalifleksio
•
Kannan joustavuus
Dynaaminen kohdistus suoritetaan hyvien ammattikäytäntöjen mukaisesti.
9. KOKOONPANO
Highlander-jalat ovat valmiiksi koottuja ja koostuvat jalkamoduulista, Spectra-sukasta ja jalan kennosta. Kiristä pyramidin
säätöruuvit dynaamisen kohdistuksen jälkeen liittimen valmistajan määritysten mukaisesti. Varmista pyramidisäätöruuvien
kiinnitys kierrelukitteella (ts. Loctite 242).
Spectra-sukka
Spectra-sukka sisältyy pakkaukseen suojaamaan jalan kennoa ja minimoimaan melua. Se on asetettava jalkamoduulin päälle
ennen jalan kennon asentamista.
Jalan kenno
Käytä jalan kennon irrotusvälinettä kennon asentamiseen ja irrottamiseen jalkamoduulin vahinkojen estämiseksi.
Älä koskaan irrota jalkaterää jalan kennosta vetämällä käsin. Se voisi vahingoittaa jalkaterää.
10. SÄÄDÖT

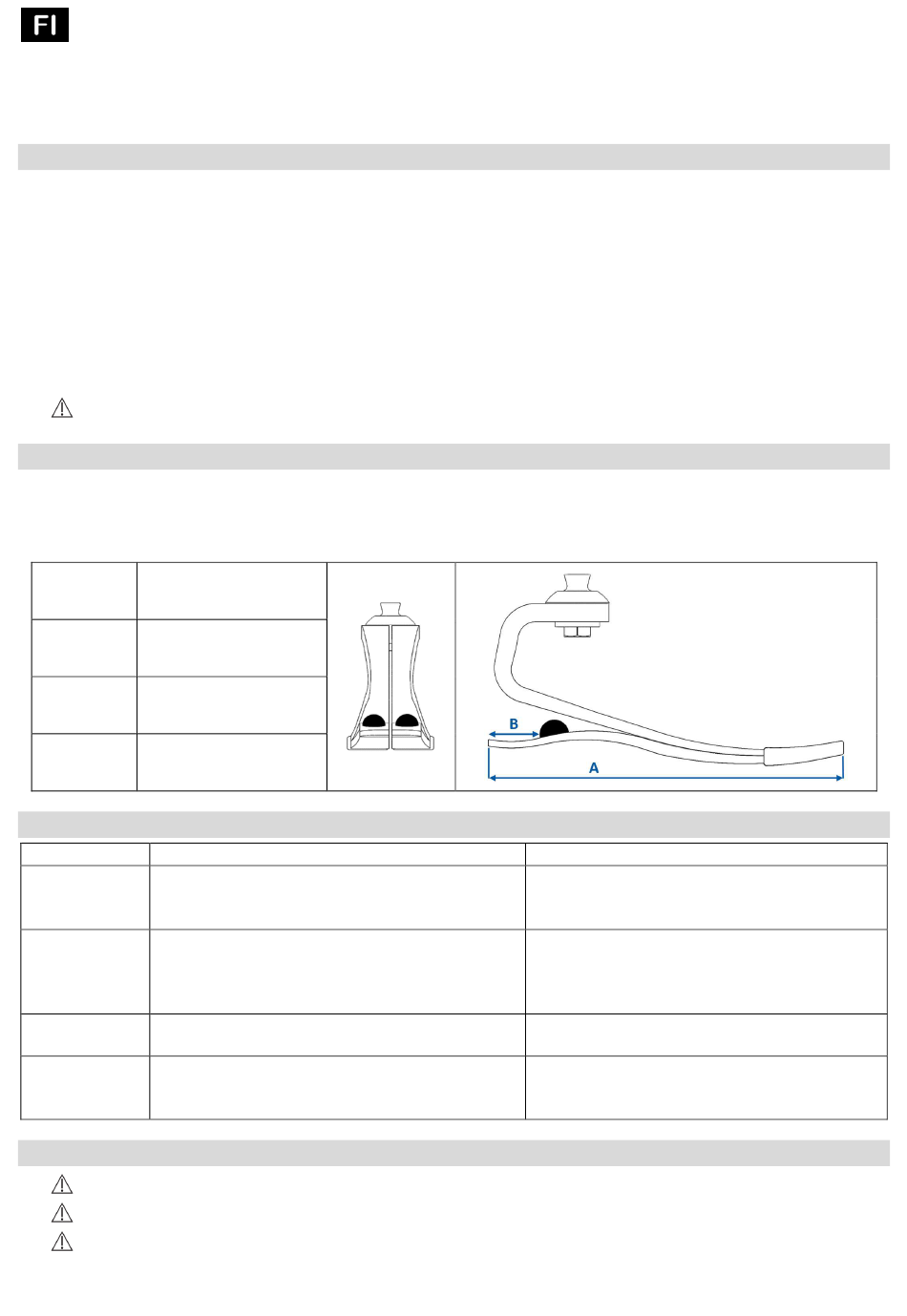

Kantapään jäykkyyttä jalan kuormituksessa voidaan säätää käyttämällä jäykistyspuskureita. Puskurit voidaan kiinnittää
väliaikaisesti käyttämällä esilevitetty liimaa kohtaan, joka on osoitettu alla olevassa taulukossa. Suositeltu sijainti jäykistää
kantapäätä noin 1 luokan. Tarvittaessa siirrä puskureita taaksepäin (jäykempi) tai eteenpäin (pehmeämpi) halutun jäykkyyden
saavuttamiseksi. Pysyvää sijoitusta varten puhdista pois esilevitetty liima-aine asetonilla ja kiinnitä puskurit syanoakrylaattiliimalla.
Jalkaterän Etäisyys kantapään
koko (A) takaosasta (B)
22–25 cm
26–28 cm
29–31 cm
11. VIANMÄÄRITYS
VIKA
• Jalkapohjan asettuminen tapahtuu liian nopeasti
Kantapää liian
• Varvas tuntuu liian jäykältä
pehmeä
• Polven hyperekstensio
• Polven fleksio nopea, epävakautta
• Liike etenee liian nopeasti kantapäältä
Kantapää liian
kova
varpaaseen
• Energia ei tunnu palautuvan
• Keinuliikkeessä on tasainen kohta hitaalla
Jalkamoduuli
on liian jäykkä
vauhdilla
• Naksuva ääni alkukontaktissa
Jalkamoduuli
• Varpaat taipuvat liikaa vaativassa kovia iskuja
liian pehmeä
aiheuttavassa liikkumisessa
12. VAROITUKSIA
Mikäli pakkaus on vahingoittunut, tarkasta laitteen eheys.
Älä koskaan käytä jalkaterää ilman jalan kennoa.
Älä koskaan löysää pyramidin kiinnitysruuveja.
32 mm
38 mm
48 mm
OIRE
KÄYTTÖOHJEET
• Siirrä istukkaa eteen suhteessa jalkaan
• Kiinnitä jäykistyspuskurit. Katso asennustiedot
osiosta 10 edellä.
• Siirrä istukkaa taakse suhteessa jalkaan
• Tarkista, että jalkamoduulin kategoria on
oikea
• Harkitse korkeamman kategorian
jalkamoduulin käyttöä
• Harkitse korkeamman kategorian
jalkamoduulin käyttöä
Sivu 3 / 4
RATKAISU
IFU-01-015
