Flexion plantaire/dorsale
•
Souplesse du talon
L'alignement dynamique est réalisé conformément aux bonnes pratiques professionnelles.
9. MONTAGE
Les pieds Highlander sont préassemblés et composés d'un module de pied, d'une chaussette Spectra et d'une enveloppe de pied.
Après l'alignement dynamique, serrer les vis de réglage de la pyramide conformément aux spécifications du fabricant du
connecteur. Sécuriser les vis de réglage de la pyramide avec un adhésif frein filet (ex : Loctite 242).
Chaussette Spectra
Une chaussette Spectra est incluse pour protéger l'enveloppe esthétique et minimiser les bruits. Elle doit être placée sur le module
de pied avant de monter l'enveloppe esthétique.
Enveloppe esthétique
Pour installer et retirer l'enveloppe esthétique, utiliser le chausse-pied afin d'éviter d'endommager le module de pied.
Ne jamais retirer le pied de l'enveloppe en le tirant manuellement. Cela pourrait l'endommager.
10. REGLAGES

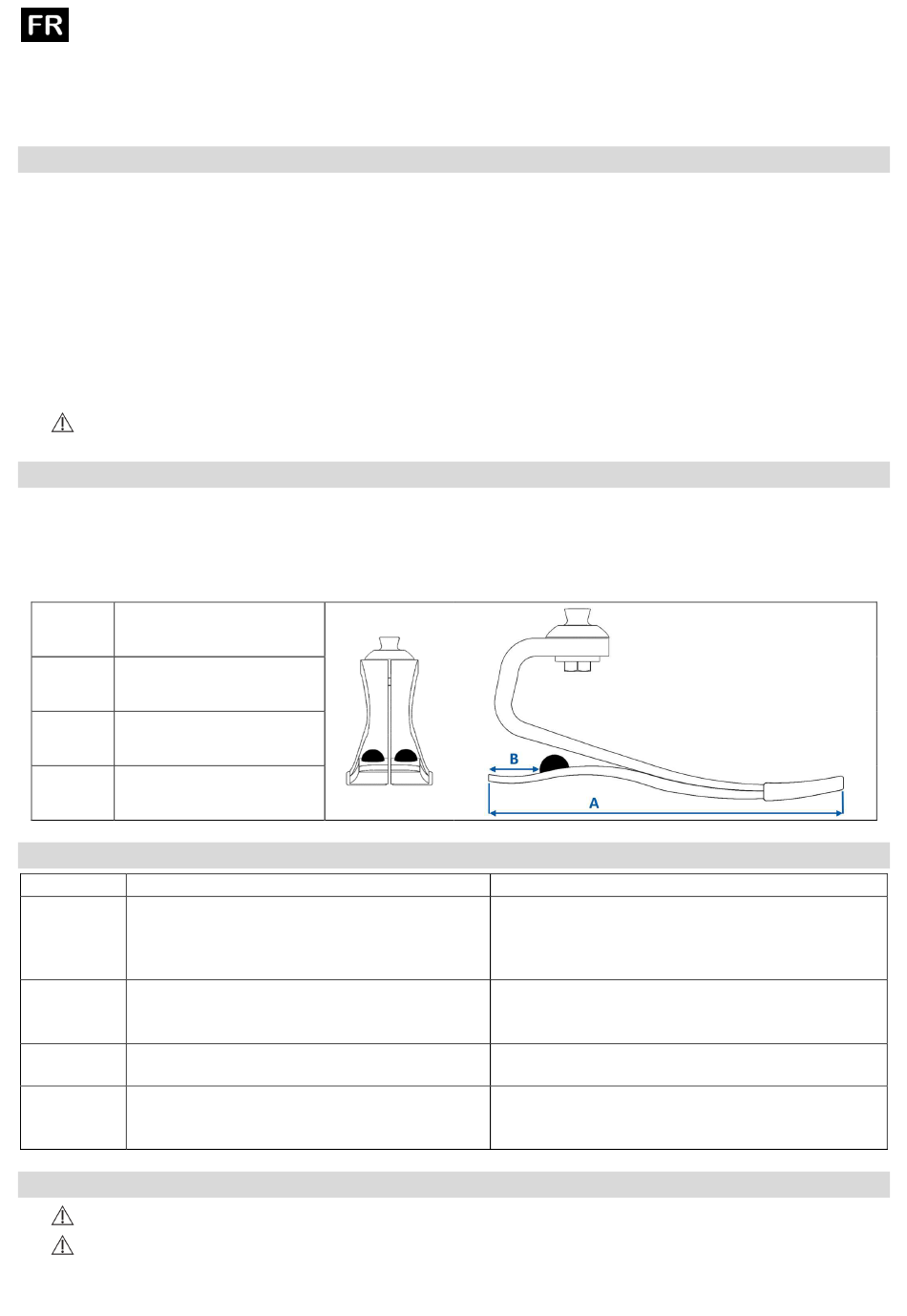

La rigidité du talon à la mise en charge du pied peut être ajustée en utilisant les coins talonniers. Les coins peuvent être fixés
temporairement en utilisant l'adhésif pré-appliqué à l'endroit indiqué dans le tableau ci-dessous. L'emplacement recommandé
raidira le talon d'environ 1 catégorie. Si nécessaire, déplacer les coins antérieurement (plus rigide) ou postérieurement (plus
souple) pour obtenir la rigidité souhaitée. Pour un placement permanent, nettoyer l'adhésif pré-appliqué avec de l'acétone et
coller les coins en utilisant de la colle cyanoacrylate.
Taille du Distance depuis l'extrémité
pied (A) arrière de la semelle (B)
22-25 cm
26-28 cm
29-31 cm
11. DETECTION DES DYSFONCTIONNEMENTS
PROBLÈME
• Flexion plantaire trop rapide
Talon trop
• Sensation de raideur excessive à l'avant-pied
souple
• Hyperextension du genou
• Flexion du genou trop rapide, instabilité
Talon trop
• Transfert talon-avant-pied trop rapide
raide
• Sensation de manque de restitution d'énergie
• Interruption dans le mouvement de déroulé du
Pied trop
raide
pied à vitesse lente
• Bruit de clic au contact initial
Pied trop
• Déformation excessive de l'avant-pied lors
souple
d'activités à fort impact
12. MISES EN GARDE
En cas d'emballage endommagé, vérifier l'intégrité du dispositif.
Ne jamais utiliser le pied sans enveloppe esthétique.
32 mm
38 mm
48 mm
SYMPTÔME
NOTICE D'UTILISATION
• Décaler l'emboiture antérieurement par rapport au
pied
• Fixer un coin talonnier. Voir paragraphe 10 ci-dessus
pour les détails d'installation
• Décaler l'emboiture postérieurement par rapport au
pied
• Vérifier que la catégorie du pied est adaptée
• Considérer un pied de catégorie inférieure
• Considérer un pied de catégorie supérieure
Page 3 sur 5
SOLUTION
