LA 60S-TUR
4
Zubehör
4.1 Externes 4-Wege-
Umschaltventil
Das externe 4-Wege-Umschaltventil (Y12) ermöglicht einen für
Heizen und Kühlen optimierten Betrieb der reversiblen Luft/
Wasser-Wärmepumpe. Durch die Umschaltung der Flussrich-
tung wird der Wärmetauscher in der Wärmepumpe sowohl im
Heiz- als auch im Kühlbetrieb im Gegenstrom optimal durch-
strömt. Der für die automatische Umschaltung notwendige
elektromotorische Stellantrieb wird vom Wärmepumpenmana-
ger angesteuert. (max. zulässiger Schaltstrom 2A).
Das externe 4-Wege-Umschaltventil mit einer Stellzeit von max.
30 Sekunden sichert eine mischerverlustfreie Umschaltung des
Wasserdurchsatzes über den gesamten Temperatureinsatzbe-
reich.
Um die in den Geräteinformationen angegebene Heiz- bzw.
Kühlleistung und Leistungszahl zu erreichen ist der Einbau des
als Zubehör erhältlichen 4-Wege-Umschaltventil erforderlich.
Nur in Verbindung mit diesem Zubehör werden die angegebe-
nen Einsatzgrenzen eingehalten. Eine genaue Beschreibung
des Einbaus ist der dem Ventil beiliegenden Anweisung zu ent-
nehmen.
HINWEIS
Bei Nutzung der Wärmepumpe mit dem externen 4-Wege-
Umschaltventil
ist
es
hydraulischen
Anschlüsse
beiliegenden
Anweisung
beschreibt die genauere Vorgehensweise beim Aufbau der
korrekten Hydraulik. Die wechselnde Strömungsrichtung im
Heiz- und Kühlbetrieb ist im Rahmen der Inbetriebnahme zu
prüfen.
In den im Anhang befindlichen hydraulischen Schema ist der
grundlegende Aufbau zu erkennen.
www.dimplex.de
zwingend
erforderlich,
gemäß
der
dem
herzustellen.
Die
Anweisung
452163.66.79c · FD0305
5
Transport
ACHTUNG!
Die Wärmepumpe darf beim Transport nur bis zu einer
Neigung von 45° (in jeder Richtung) gekippt werden.
Der Transport zum endgültigen Aufstellungsort sollte mit der
Palette erfolgen. Das Grundgerät bietet die Transportmöglich-
keit mit Hubwagen oder Kran.
Nach dem Krantransport müssen die Transportösen ausge-
schraubt werden und die Durchbrüche mit den mitgelieferten
Verschlussstopfen verschlossen werden.

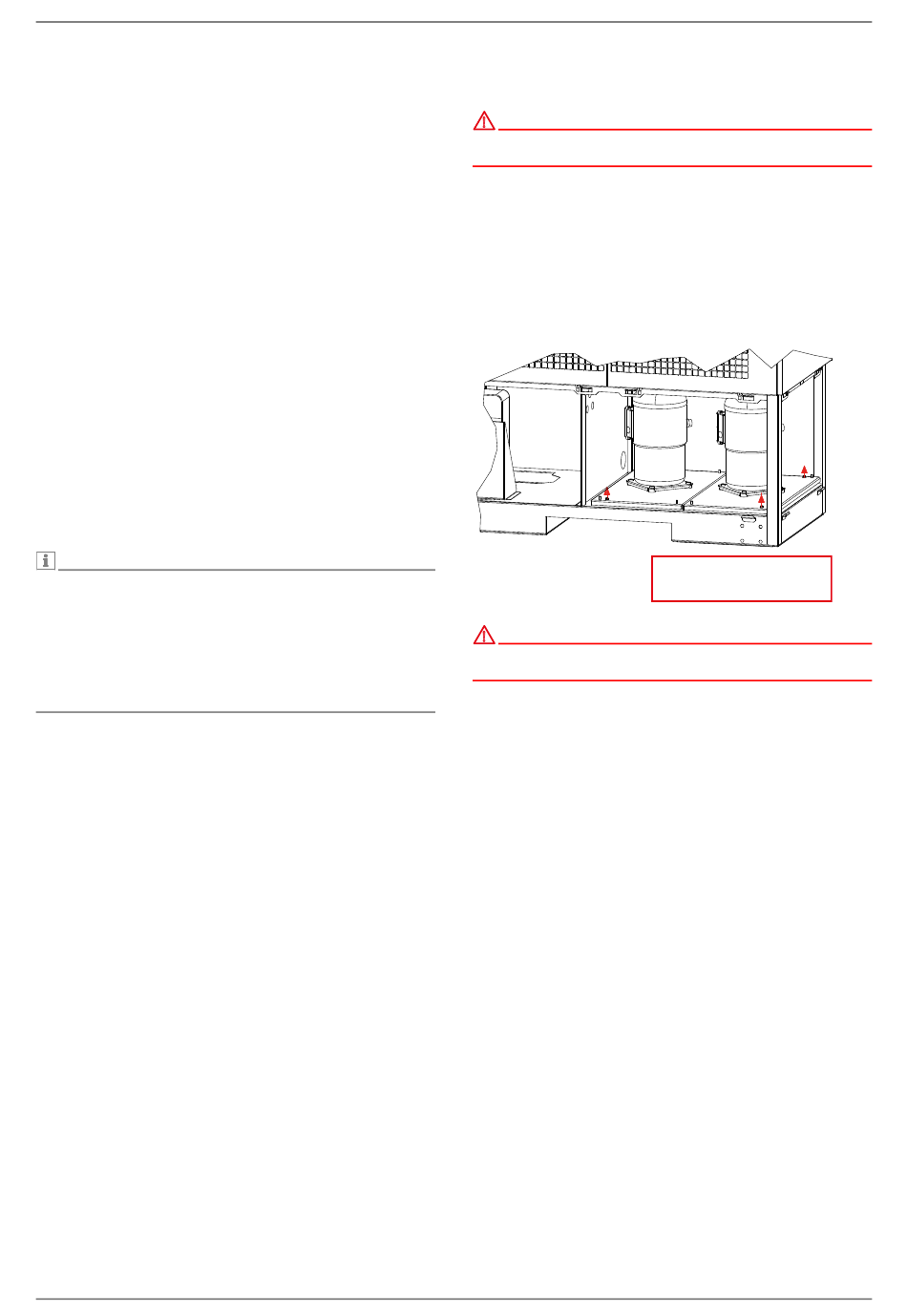

Nach dem Transport ist die Transportsicherung im Gerät am
Boden beidseitig zu entfernen.
die
Ventil
ACHTUNG!
Vor der Inbetriebnahme ist die Transportsicherung zu
entfernen.
Deutsch
Transportsicherung
entfernen/einschrauben (4x)
DE-5
