4.12.2
Internes EMV-Filter
Es wird empfohlen, dass das interne EMV-Filter stets eingebaut bleibt, es sei denn, es existieren
spezifische Gründe, die für einen Ausbau des Filters sprechen.
Wird der Umrichter an nicht geerdeten IT-Netzen betrieben, muss das interne EMV-Filter
ausgebaut werden, es sei denn, es ist ein zusätzlicher, separater Motor-
Erdschlussschutz eingebaut
Anweisungen zum Ausbau finden Sie in Abschnitt 4.12.2. Einzelheiten zum
WARNUNG
Erdschlussschutz können Sie beim Lieferanten des Umrichters erfragen.
Das interne EMV-Filter muss ausgebaut werden, wenn der Umrichter als motorischer Antrieb
Bestandteil eines Netzrückspeisesystems ist.
Das interne EMV-Filter verhindert, dass Emissionen im Radiofrequenzbereich in die Netzspannung
gelangen. Wenn das Motorkabel kurz ist, wird die Konformität zur Norm EN 61800-3:2004 für die zweite
Umgebung erfüllt (siehe Abschnitt 4.12.4 Einhaltung von EN 61800-3:2004 (Norm für elektrische
Antriebe) auf Seite 76 und Abschnitt 4.12 EMV (Elektromagnetische Verträglichkeit) auf Seite 69).
Bei längeren Motorkabeln reduziert das Filter die Emissionswerte noch immer beträchtlich.
Wenn beliebige Längen geschirmter Motorkabel bis hin zur für den Umrichter maximal zulässigen
Länge verwendet werden, ist eine Störung benachbarter Industrieanlagen unwahrscheinlich. Es wird
empfohlen, das Filter in allen Anwendungsfällen einzusetzen, es sei denn, ein Erdableitstrom von
28 mA ist für Umrichter der Baugröße 3 nicht akzeptabel oder eine der oben aufgeführten
Bedingungen trifft zu. Einzelheiten zum Ein- und Ausbau des internen EMV-Filters finden Sie in
Abschnitt 4.12.2
Die Netzversorgung muss unterbrochen werden, bevor das interne EMV-Filter
ausgebaut wird.
WARNUNG

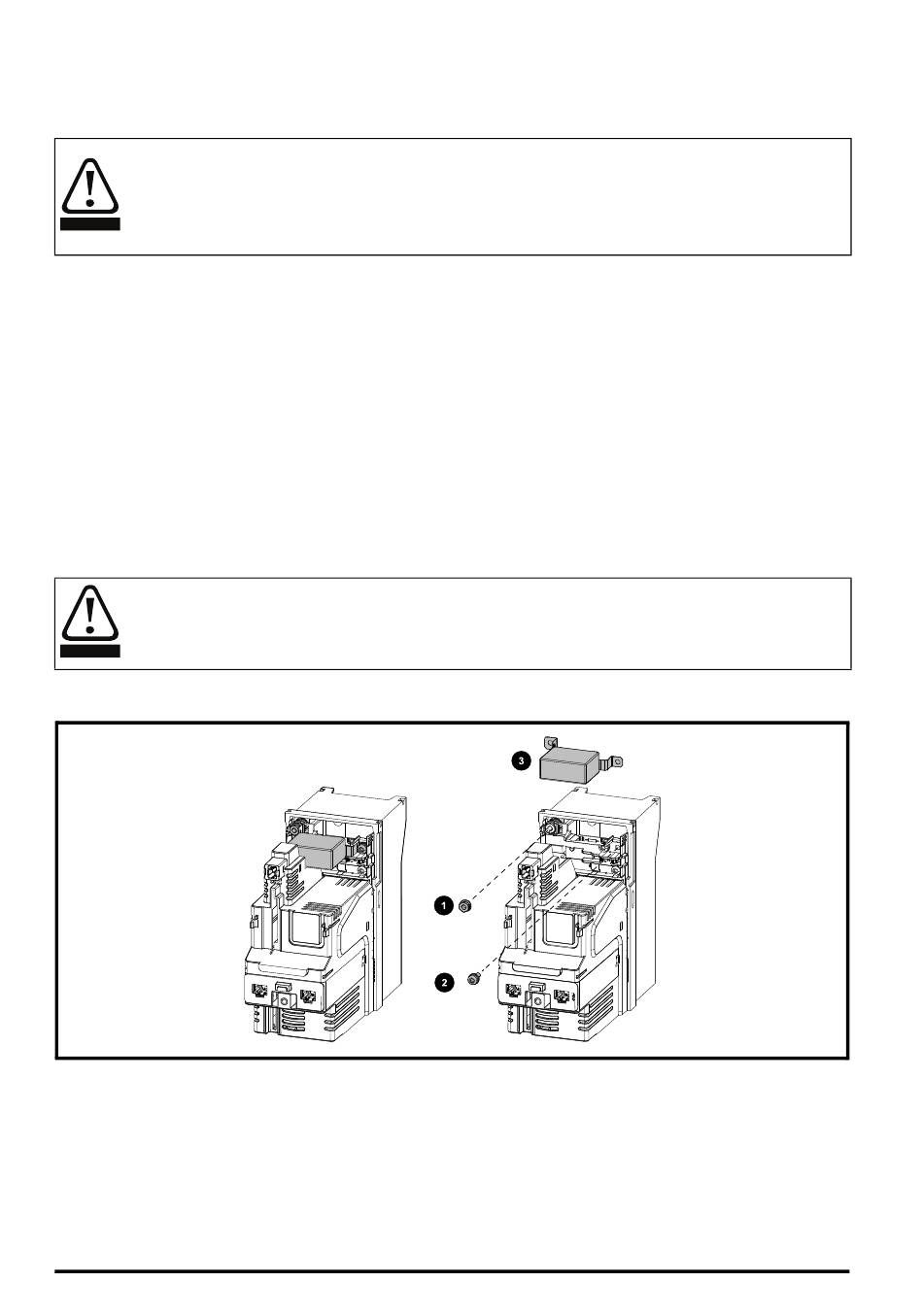

Abbildung 4-11 Ausbau des internen EMV-Filters aus Umrichtern der Baugröße 3
Drehen Sie die Schraube und Mutter (1) und (2) heraus, wie in der Abbildung oben gezeigt.
Heben Sie den Filter von den Befestigungspunkten und drehen Sie ihn vom Umrichter weg.
Achten Sie darauf, dass die Schraube und Mutter wieder eingeschraubt und mit einem maximalen
Anzugsmoment von 2 Nm festgezogen werden.
72
Unidrive M/HS Baugrößen 3 und 4 Leistungsmodul-Installationshandbuch
Ausgabenummer: 4
