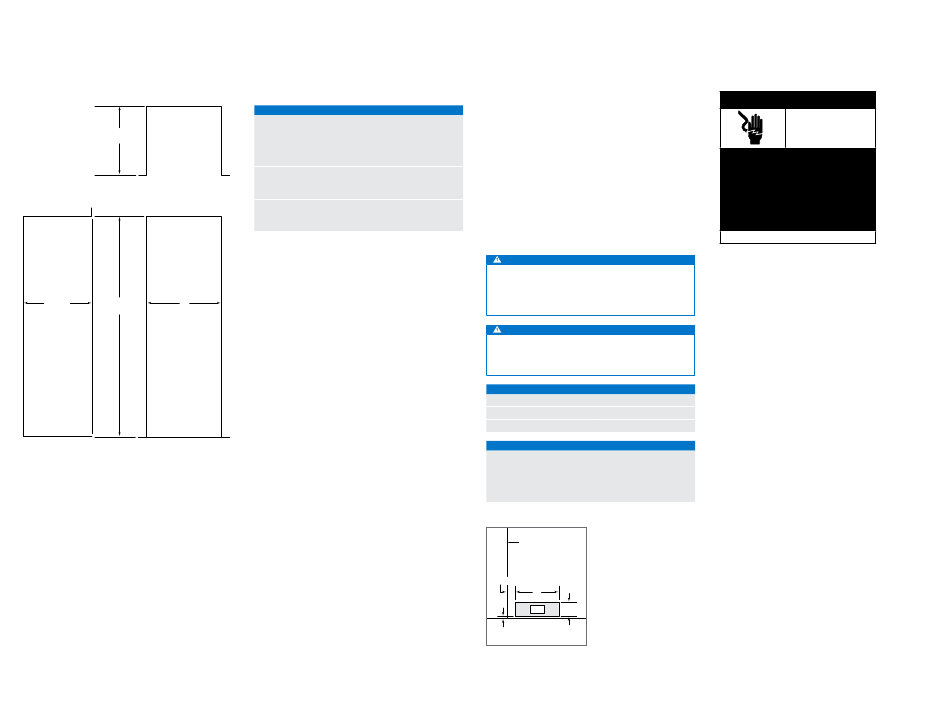

VORBEREITUNG DES INSTALLATIONSORTES

Abmessungen der Öffnung
INTEGRIERTE MODELLE
DRAUFSICHT
635 mm
ÖFFNUNGSTIEFE
B A
635 mm
ÖFFNUNGSTIEFE ÖFFNUNGSHÖHE ÖFFNUNGSBREITE
SEITENANSICHT VORDERANSICHT
ABMESSUNGEN DER ÖFFNUNG A
SÄULENMODELLE BREITE
ICBIC-18FI 457 mm 2134 mm
ICBIC-24R, ICBIC-24FI 610 mm 2134 mm
ICBIC-30RID, ICBIC-30FI 762 mm 2134 mm
ICBIC-36RID 914 mm 2134 mm
HOHE MODELLE A
ICBIT-30RID, ICBIT-30CIID 762 mm 2134 mm
ICBIT-36CIID 914 mm 2134 mm
SCHUBLADENMODELLE A
ICBID-30RP, ICBID-30CI 762 mm
ICBID-36CI 914 mm
Die Tiefe jedes integrierten Modells beträgt 610 mm. Bei
der Planung der endbearbeiteten Öffnungstiefe muss die
Plattenstärke berücksichtigt werden.

Elektrik

Bei der Installation müssen alle geltenden elektrischen Vor-
schriften eingehalten werden.
B
Die Stromversorgung muss im schattierten Bereich in der
HÖHE
nachstehenden Zeichnung und Tabelle liegen. Außerdem ist
ein separater Stromkreis nur für dieses Gerät erforderlich.
Ein FI-Schutzschalter wird nicht empfohlen und kann den
Betrieb unterbrechen.
B
Dieses Haushaltsgerät ist mit einem Anschluss ausgestattet,
der für Haushaltsgeräte üblich ist. Der Geräteanschluss
befindet sich unten an der Rückseite des Haushaltsge-
B
räts. Beim Ersetzen des Netzkabels muss darauf geachtet
876 mm
werden, dass das Ersatzkabel eine Nennleistung von
876 mm
HO5VV-F3G1.0 oder gleichwertig hat, um einen sicheren
Betrieb zu gewährleisten.
VORSICHT
Die Steckdose muss von einem qualifizierten Elektriker
geprüft werden, um sicherzustellen, dass sie mit der
richtigen Polarität verdrahtet ist. Stellen Sie sicher,
dass die Steckdose ordnungsgemäß geerdet ist.
ACHTUNG
Kein Verlängerungskabel bzw. keinen zweipoligen
Stecker verwenden und unter keinen Umständen den
Erdungsstift des Netzkabels entfernen.
ELEKTROVORAUSSETZUNGEN
Stromversorgung
Schutzschalter
Steckdose
ORT DER STROMVERSORGUNG
BREITE
457-mm-Modelle
610-mm-Modelle
762-mm-Modelle
914-mm-Modelle
LINKE SEITE
DER ÖFFNUNG
114 mm
A
108
E
mm
BODEN
6 mm
VORDERANSICHT
Ort der Stromversorgung
Strom-
schlag-
gefahr
Netzkabel direkt in eine ordnungsgemäß
geerdete Steckdose einstecken.
Nicht die Erdungsfunktion des Steckers
außer Kraft setzen.
Es darf kein Adapter bzw. Verlänge-
rungskabel verwendet werden.
Die Nichtbeachtung dieser Anweisungen
könnte zu ernsthaften Verletzungen oder
zum Tod führen.
Siehe Installationsanweisungen
220-240 V AC, 50/60 Hz
10 A
geerdet
A
152 mm
241 mm
318 mm
394 mm
|
