PREPARACIÓN DEL SITIO

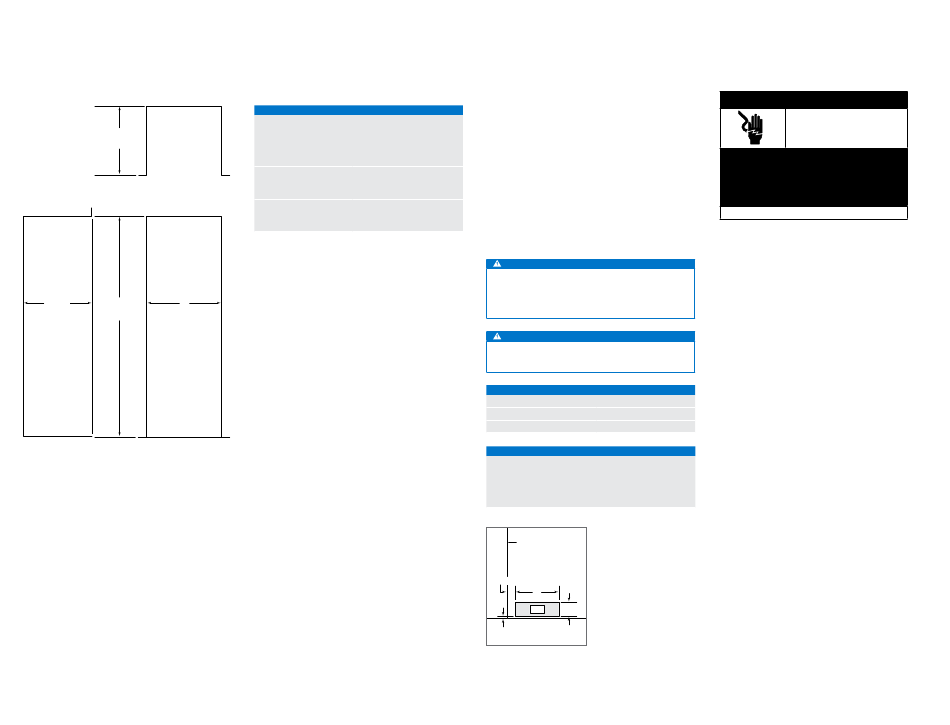

Medidas de la cavidad
MODELOS INTEGRABLES
VISTA SUPERIOR
635 mm
PROFUNDIDAD DE
LA CAVIDAD
B A
635 mm
PROFUNDIDAD DE ALTURA DE ANCHURA DE LA CAVIDAD
LA CAVIDAD LA CAVIDAD
VISTA LATERAL VISTA FRONTAL
MEDIDAS DE LA CAVIDAD A
MODELOS DE COLUMNA ANCHURA
ICBIC-18FI 457 mm 2 134 mm
ICBIC-24R, ICBIC-24FI 610 mm 2 134 mm
ICBIC-30RID, ICBIC-30FI 762 mm 2 134 mm
ICBIC-36RID 914 mm 2 134 mm
MODELOS ALTOS A
ICBIT-30RID, ICBIT-30CIID 762 mm 2 134 mm
ICBIT-36CIID 914 mm 2 134 mm
MODELOS CON CAJÓN A
ICBID-30RP, ICBID-30CI 762 mm
ICBID-36CI 914 mm
La profundidad de los modelos integrables es de 610 mm.
Tenga en cuenta el grosor del panel cuando calcule la pro-
fundidad de la cavidad acabada.
Potencia
La instalación debe cumplir con toda la normativa local
aplicable en materia de electricidad.
B
La toma eléctrica debe situarse en el área sombreada en
ALTURA
la ilustración y la tabla que se incluyen a continuación. Se
necesita un circuito independiente para esta unidad. No se
recomienda utilizar un interruptor de circuito de fallos de
toma de tierra (GFCI), ya que puede interrumpir el funciona-
B miento de la unidad.
El aparato está equipado con un dispositivo de entrada. La
entrada del aparato se encuentra en la parte inferior trasera
B
del dispositivo. Para cambiar el cable eléctrico es necesario
876 mm
comprobar que el cable nuevo cuente con clasificación
876 mm
HO5VV-F3G1.0 o una clasificación equivalente que garan-
tice el funcionamiento seguro.
PRECAUCIÓN
La toma de corriente debe ser revisada por un electricista
cualificado para comprobar que la conexión se ha rea-
lizado con la polaridad correcta. Compruebe que la toma
de corriente está conectada a tierra de manera correcta.
AVISO
No utilice alargadores ni adaptadores, ni quite la clavija
de toma a tierra del cable eléctrico.
REQUISITOS ELÉCTRICOS
Alimentación eléctrica
Magnetotérmico
Enchufe
UBICACIÓN DE LA ALIMENTACIÓN ELÉCTRICA
ANCHURA
Modelos de 457 mm
Modelos de 610 mm
Modelos de 762 mm
Modelos de 914 mm
LADO IZQUIERDO
DE LA CAVIDAD
114 mm
A
108
E
mm
SUELO
6 mm
VISTA FRONTAL
Ubicación de la alimentación
eléctrica.
Peligro de
descarga
eléctrica
Enchufe el cable eléctrico directamente en una toma
con conexión a tierra.
No manipule la conexión a tierra del enchufe.
No utilice adaptadores ni alargadores.
Si no sigue estas instrucciones, existe riesgo de que
se produzcan heridas graves o incluso la muerte.
Ver instrucciones de instalación
220-240 V CA, 50/60 Hz
10 amperios
con toma de tierra
A
152 mm
241 mm
318 mm
394 mm
|
