INSTALLATION
Alignement
AJUSTEMENT DE LA PROFONDEUR
Réglez la profondeur de l'appareil de sorte qu'il soit à fleur
des meubles adjacents. Exécutez les étapes suivantes pour
que l'ajustement soit précis :

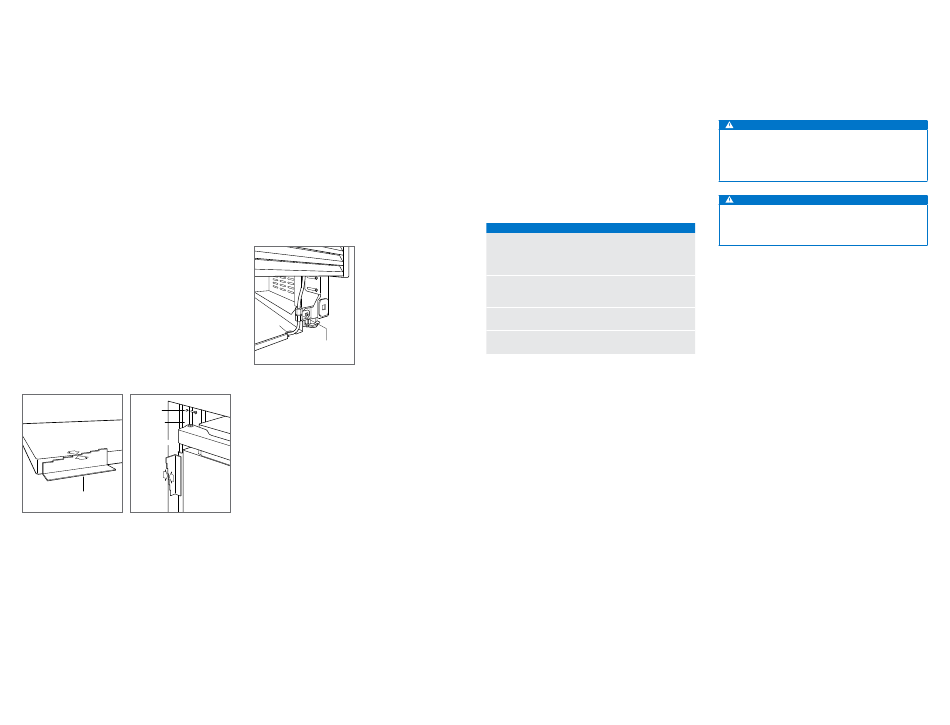

Posez le panneau décoratif sur une surface de travail
1
protégée. Posez la jauge d'épaisseur de panneau à
côté du panneau pour identifier quelle encoche cor-
respond à l'épaisseur du panneau. Une fois que vous
l'avez identifiée, faites un repère avec un feutre sur
l'encoche.
La porte étant fermée, positionnez le haut de l'appareil
2
à l'aide de la jauge d'épaisseur de panneau. Insérez une
vis en acier inoxydable n° 8 x 13 mm au-dessus de la
charnière, puis insérez une vis à tête cylindrique bombée
n° 8 x 13 du côté où se trouve la poignée. Pour les appa-
reils plus étroits, il est possible qu'il faille garder la porte
ouverte pour accéder à l'emplacement de la vis côté
poignée. Faites la même chose pour aligner le bas.
ANCRAGE
Une fois que le haut et le bas sont alignés, vérifiez que les
portes et les tiroirs s'ouvrent correctement, puis mettez les
vis restantes dans chaque moulure latérale.
VIS
MOULURE
LATÉRALE
ENCADREMENT
DE LA
FAÇADE DU
MEUBLE
FAÇADE DE
L'APPAREIL
JAUGE D'ÉPAISSEUR
DE PANNEAU
Epaisseur de panneau Profondeur de l'appareil
|
6 Français

Canalisation d'eau

Purgez la conduite d'eau avant d'effectuer le raccordement
final à l'appareil, afin de supprimer les débris qui pourraient
avoir pénétré dans le tube lors de l'installation de la nou-
velle tuyauterie d'alimentation d'eau. Connectez le tuyau en
plastique venant de l'appareil à la tuyauterie d'alimentation
d'eau à l'aide du kit de raccordement fourni. Vérifiez tous les
raccords pour déceler toute fuite d'eau éventuelle.
Mettez la conduite d'eau dans l'encoche comme indiqué
dans l'illustration ci-dessous.
REMARQUE IMPORTANTE : Les tuyauteries d'eau ne doivent
pas être exposées à des températures au-dessous de zéro.
ENCOCHE
BRANCHEMENT DE
LA CONDUITE D'EAU
Canalisation d'eau
POSE DES PANNEAUX

Panneaux sur mesure

Pour les modèles intégrables, il faut installer les panneaux
sur mesure et les poignées de porte. Les panneaux en
acier inoxydable sont en vente chez les revendeurs agréés
Sub-Zero.
L'épaisseur du panneau sur mesure peut varier. L'épaisseur
du panneau doit être d'au moins 16 mm, mais elle peut
être augmentée tant que l'on ne dépasse pas le poids de
panneau maximum autorisé tel qu'indiqué dans le tableau
ci-dessous. Chaque modèle intégrable mesure 610 mm
de profondeur. Tenez compte de l'épaisseur du panneau
lorsque vous préparez la profondeur d'ouverture finie.
EXIGENCES RELATIVES AUX PANNEAUX
COLONNE POIDS MAX
Modèles de 457 mm
Modèles de 610 mm
Modèles de 762 et 914 mm
GRANDE HAUTEUR (PORTE) POIDS MAX
Modèles de 762 mm
Modèles de 914 mm
TIROIR POIDS MAX
Panneaux pour le modèle à tiroirs
EPAISSEUR DE PANNEAU MINIMUM
Tous les panneaux
L'espace entre les panneaux peut varier. En principe, il
mesure 3 mm.
MISE EN GARDE
Dans le cas de panneaux d'une épaisseur supérieure
à 25 mm, un arrêt de porte de 90 degrés risque de
s'avérer nécessaire pour éviter d'endommager l'appa-
reil et les meubles adjacents.
MISE EN GARDE
Plus l'espace entre les meubles de cuisine et l'appareil
diminue, plus on risque de se pincer gravement les
doigts lors de la fermeture de porte.
20 kg
27 kg
Finissez tous les côtés des panneaux sur mesure. Ils seront
34 kg
visibles lorsque la porte est ouverte.
Nous recommandons l'utilisation de poignées en « D ». Les
22 kg
poignées Pro et tubulaires en acier inoxydable sont dispo-
27 kg
nibles chez les revendeurs agréés Sub-Zero. Les poignées
de portes doivent être situées près du bord du panneau, à
7 kg
l'opposé de la charnière, et centrées de bas en haut. Les
poignées de tiroir doivent être situées près du rebord supé-
16
rieur de chaque panneau.
INSTALLATION DOUBLE
Lorsque vous installez deux appareils côte à côté en instal-
lation double, la largeur de l'ouverture égale la somme de la
largeur des deux appareils. Il sera nécessaire d'avoir un kit
d'installation conjointe pour cette installation.
Ces kits d'installation conjointe sont disponibles chez
un revendeur agréé Sub-Zero. Les questions concernant
l'installation devront être adressées à votre revendeur agréé
Sub-Zero.
