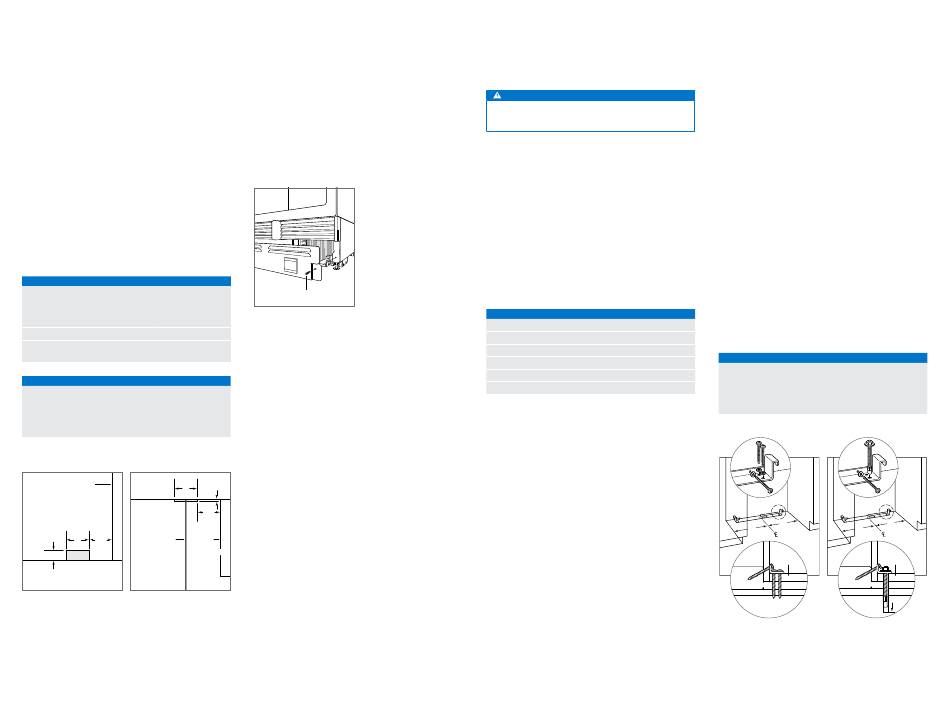

PRÉPARATION DE L'EMPLACEMENT

Plomberie

L'installation doit se conformer à tous les codes de plom-
berie applicables.
L'arrivée d'eau doit se trouver dans la zone ombrée indiquée
sur les illustrations ci-après. La lyre devra être branchée à
l'alimentation en eau de la maison avec un robinet d'arrêt
facile d'accès. N'utilisez pas de robinet auto-perceur. La
canalisation d'eau doit être à fleur du plancher et ne doit
pas gêner l'installation du support antibasculement.
Un filtre est requis pour les modèles avec fabrique de gla-
çons ou distributeur d'eau si l'eau a une teneur importante
en sédiments.
Un système d'osmose inversé peut être utilisé, à condition
qu'une pression d'eau constante de 2,4 à 8,3 bars alimente
en permanence l'appareil. Il n'est pas conseillé d'avoir
recours à une conduite en cuivre pour cette application.
CONFIGURATION DE LA PLOMBERIE
Arrivée d'eau
Tube PEX, en acier
inoxydable tressé ou
en cuivre de 6,35 mm
de diamètre extérieur
Pression d'eau
2,4–-8,3 bars
Surplus de la canalisation d'eau pour le
branchement
EMPLACEMENT DE L'ARRIVÉE D'EAU
PORTE
Modèles de 457 mm
Modèles de 610 mm
Modèles de 762 mm
Modèles de 914 mm
CÔTÉ DROIT
CÔTÉ DROIT
A
DE L'OUVERTURE
DE L'OUVERTURE
MUR ARRIÈRE
MUR ARRIÈRE
CANALISATION
CANALISATION
A
152
A
152
D'EAU
D'EAU
mm
mm
DROIT DE
L'OUVERTURE
76 mm
76 mm
SOL
SOL
VUE DE FACE
VUE DE FACE
VUE EN PLAN
VUE EN PLAN
Emplacement de l'arrivée d'eau
Emplacement de l'arrivée d'eau
(arrière).
(dessous).
|
4
Français
Préparation
Dégagez l'appareil du carton et inspectez-le afin de déceler
tout dommage éventuel. Retirez le socle en bois et jetez les
boulons et les supports d'expédition. Retirez et recyclez les
matériaux d'emballage. Ne jetez pas la plinthe, le support
antibasculement ni le matériel de fixation.
Retirez la plinthe en sortant les deux vis de fixation.
Reportez-vous à l'illustration ci-après.
VIS
Retrait de la plinthe
0,9 m
A
76 mm
140 mm
152 mm
229 mm
13 mm
13 mm
A
152
152
mm
mm
CÔTÉ
CÔTÉ
DROIT DE
L'OUVERTURE

Support antibasculement

AVERTISSEMENT
Le support antibasculement doit être installé pour
empêcher l'appareil de basculer vers l'avant.
L'arrière du support antibasculement doit être installé à 660
mm mesuré depuis le devant de l'appareil (sans panneaux).
Utilisez tous les accessoires de fixation pour les supports
antibasculement conformément aux directives pour les
planchers en bois ou les sols en béton.
REMARQUE IMPORTANTE :
Dans le cas de planchers en
bois ou en béton, si les vis n° 12 ne rencontrent pas de
montant mural ni de plaque murale, utilisez les vis n° 8 et les
rondelles n° 12 avec les pièces d'ancrage mural.
REMARQUE IMPORTANTE :
Dans certains cas, la nature du
revêtement de sol ou du plancher fini peut exiger que les
vis utilisées pour fixer le support antibasculement au mur
arrière soient posées en angle.
QUINCAILLERIE DE FIXATION ANTIBASCULEMENT
1
Support antibasculement
12
Vis à tête cylindrique bombée n° 12 x 64 mm
4
Cales d'ancrage 9,5 mm – 16 x 95 mm
12
Rondelles plates n° 12
4
Vis à tête bombée n° 8-18 x 32 mm
4
Pièce d'ancrage mural en Nylon Zip-it
®
SUR UN PLANCHER EN BOIS
Une fois le support antibasculement placé correctement
dans l'ouverture, percez des avant-trous de 5 mm de
diamètre maximum dans les montants de mur ou la plaque
murale. Utilisez les rondelles plates et des vis n°12 pour
fixer les supports. Assurez-vous que les vis pénètrent dans
le matériau du plancher ainsi que dans les montants muraux
ou la plaque murale sur une profondeur minimale de 19 mm.
Reportez-vous à l'illustration et au tableau ci-dessous.
SUR UN SOL EN BÉTON
Une fois le support antibasculement placé correctement
dans l'ouverture, percez des avant-trous de 5 mm de
diamètre maximum dans les montants de mur ou la plaque
murale. Percez des trous de 10 mm de diamètre et au moins
38 mm de profondeur dans le béton. Utilisez les vis et les
rondelles n° 12 pour fixer les supports au mur ; utilisez
les ancrages à cale 9,5 mm pour fixer les supports au sol.
Assurez-vous que les vis pénètrent dans les montants
muraux ou la plaque murale sur une profondeur minimale
de 19 mm. Reportez-vous à l'illustration et au tableau
ci-dessous.
POSE DU SUPPORT ANTIBASCULEMENT
PORTE
Modèles de 457 mm
Modèles de 610 mm
Modèles de 762 mm
Modèles de 914 mm
A
A
A
A
PLANCHER
PLANCHER
FINI
FINI
PLAQUE MURALE
PLAQUE MURALE
PLANCHER BRUT
PLANCHER BRUT
38 mm
PLANCHER EN BOIS
SOL EN
min
BÉTON
Plancher en bois.
Sol en béton.
A
229 mm
305 mm
318 mm
457 mm
