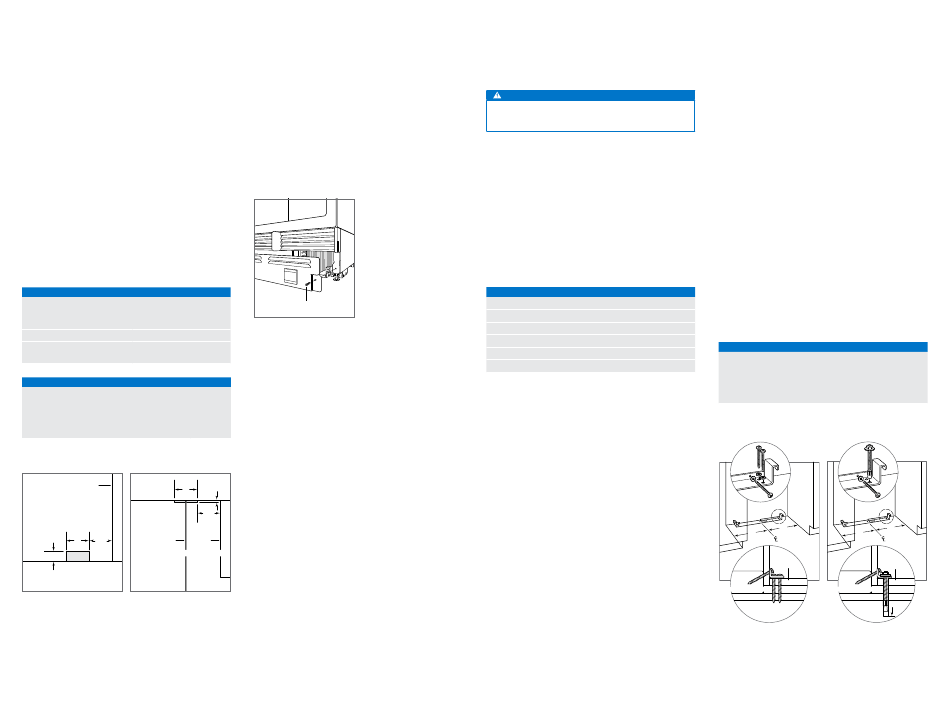

PREPARAZIONE DEL SITO
Requisiti idrici
L'installazione deve essere conforme alle normative idrau-
liche vigenti in materia.
La conduttura idrica deve trovarsi all'interno dell'area
ombreggiata riportata nelle figure che seguono. La condut-
tura idrica va collegata alla rete idrica dell'appartamento
tramite una valvola di arresto di facile accesso. Non usare
valvole auto-perforanti. La conduttura idrica deve essere
a filo con il pavimento e non deve intralciare l'installazione
della barra antiribaltamento.
Nei modelli con fabbricatore di ghiaccio o dispenser di
acqua è richiesto un filtro nella conduttura idrica quando
l'acqua presenta un alto contenuto di sedimenti.
È possibile utilizzare un impianto a osmosi inversa,
ammesso che sia fornita all'unità una pressione idrica
costante compresa tra 2,4 e -8,3 bar. Per quest'applicazione
è sconsigliato l'utilizzo di un impianto in rame.
REQUISITI IDRICI
Conduttura idrica Tubo intrecciato in acciaio
inossidabile o PEX con DE
da 6,35 mm
Pressione acqua 2,4–8,3 bar
Eccedenza conduttura acqua per
il collegamento
POSIZIONE DELLA CONDUTTURA DELL'ACQUA
LARGHEZZA
Modelli 457 mm
Modelli 610 mm
Modelli 762 mm
Modelli 914 mm
PARTE DESTRA PARTE DESTRA
A
PARETE PARETE
DELL'APERTURA DELL'APERTURA
POSTERIORE POSTERIORE
A 152 A 152
TUBO TUBO PARTE
mm mm
ACQUA ACQUA DESTRA
DELL'APERTURA
76 mm 76 mm
PAVIMENTO PAVIMENTO
VISTA FRONTALE VISTA FRONTALE VISTA DALL'ALTO VISTA DALL'ALTO
Posizione della conduttura Posizione della conduttura
dell'acqua (retro). dell'acqua (inferiore).
|
4 Italiano
Preparazione
Rimuovere l'imballaggio ed escludere la presenza di danni.
Rimuovere la base in legno e gettare bulloni e staffe di
spedizione. Rimuovere e riciclare il materiale di imbal-
laggio. Non gettare lo zoccolo, le barre antiribaltamento e la
minuteria.
Rimuovere lo zoccolo estraendo le due viti di montaggio.
Fare riferimento alla figura riportata di seguito.
VITE
Rimozione dello zoccolo.
0,9 m
A
76 mm
140 mm
152 mm
229 mm
13 mm 13 mm
A
152 152
mm mm
PARTE
DESTRA
DELL'APERTURA
Barra antiribaltamento
AVVERTENZA
La barra antiribaltamento va installata per impedire che
l'unità si ribalti in avanti.
Il retro della barra antiribaltamento deve essere installato a
610 mm dalla parte frontale dell'unità (senza pannelli).
Utilizzare tutta la minuteria delle barre antiribaltamento,
come indicato per pavimenti di legno e cemento.
NOTA IMPORTANTE: per applicazioni con pavimenti in legno
o cemento, se le viti n. 12 non toccano un perno o una
piastra da parete, utilizzare viti n. 8 e rondelle n. 12 con i
tasselli.
in alcune installazioni potrebbe essere
NOTA IMPORTANTE:
necessario inclinare le viti usate per fissare le barre antiribal-
tamento e penetrare nella parete posteriore.
MINUTERIA ANTI RIBALTAMENTO
1 Barre antiribaltamento
12 Viti n. 12 a testa tonda da 64 mm
4 Tasselli da 9,52 mm ––16 x 95 mm
12 Rondelle piatte n. 12
4 Viti per capriata n. 8–18 x 32 mm
4 Tasselli in nylon a muro Zip-it ®

APPLICAZIONE PER PAVIMENTI IN LEGNO

Dopo aver posizionato in maniera adeguata le staffe antiri-
baltamento nell'incasso, praticare fori pilota con diametro
massimo di 5 mm nei perni a parete o nella piastra da
parete. Utilizzare viti n. 12 e rondelle piatte per fissare le
staffe. Verificare che le viti penetrino il rivestimento del
pavimento e i perni a parete o la piastra della parete per un
minimo di 19 mm. Fare riferimento alla figura e alla tabella
riportata di seguito.

APPLICAZIONE PER PAVIMENTI IN CEMENTO

Dopo aver posizionato in maniera adeguata le staffe antiri-
baltamento nell'incasso, praticare fori pilota con diametro
massimo di 5 mm nei perni a parete o nella piastra da
parete. Praticare fori con diametro di 10 mm e profondi
almeno 38 mm nel cemento. Utilizzare viti e rondelle piatte
n. 12 per fissare le staffe alla parete e utilizzare tasselli da
9,52 mm per fissare le staffe al pavimento. Verificare che le
viti penetrino i perni a parete o la piastra della parete per un
minimo di 19 mm. Fare riferimento alla figura e alla tabella
riportata di seguito.
INSTALLAZIONE BARRA ANTIRIBALTAMENTO
LARGHEZZA
Modelli 457 mm
Modelli 610 mm
Modelli 762 mm
Modelli 914 mm
A A
A A
PAVIMENTO
PAVIMENTO
RIVESTITO
RIVESTITO
PIASTRA DA PARETE PIASTRA DA PARETE
INTERCAPEDINE INTERCAPEDINE
38 mm
PAVIMENTO IN
PAVIMENTO IN LEGNO
min
CEMENTO
Pavimento in legno. Pavimento in cemento.
A
229 mm
305 mm
318 mm
457 mm
