PREPARAZIONE DEL SITO
Barra antiribaltamento
INSTALLAZIONE DEI TASSELLI PER CEMENTO:
Praticare un foro con diametro di 10 mm con profondità
1
superiore all'incasso minimo. Pulire il foro o continuare a
perforare più in profondità per depositare i residui.
Montare la rondella e il dado a filo con l'estremità del
2
tassello per proteggere la filettatura. Inserire il tassello
attraverso il materiale che deve essere fissato fino a
quando la rondella non si trova a filo con il materiale in
superficie.
Stringere il tassello serrando il dado di 3-5 giri oltre la
3
posizione di serraggio a mano o con una chiave
da 34 N m.
AVVERTENZA
Verificare che non vi siano cavi elettrici o tubi
dell'acqua nell'area attraversata dalle viti.
ATTENZIONE
Indossare sempre gli occhiali protettivi e adottare tutte
le precauzioni del caso durante l'installazione.
I tasselli sono sconsigliati in caso di pareti realizzate
con materiale per muratura leggera, ad esempio
blocchi o mattoni, o con cemento fresco. Non è consi-
gliato l'uso di una sonda campionatrice per praticare i
fori per i tasselli.
INSTALLAZIONE
Posizionamento
ATTENZIONE
Prima di posizionare l'unità, bloccare le porte/i cassetti
e proteggere i pavimenti rifiniti.
Usare un carrello per elettrodomestici per spostare l'unità
accanto al vano di incasso. I piedini di livellamento frontali
sono estesi al di sotto delle rotelle frontali per migliorare la
stabilità durante il posizionamento. Una volta che l'unità è
posta davanti all'apertura, ritrarre completamente i piedini di
livellamento frontali per consentire all'unità di essere instal-
lata in posizione. Quando l'unità è in posizione, è possibile
regolare i piedini di livellamento posteriori e anteriori.
Se l'unità è stata appoggiata su un lato, deve rimanere in
posizione verticale per almeno 24 ore prima di collegare
l'alimentazione.
Inserire il cavo di alimentazione in una presa dotata di
messa a terra e spingere il frigorifero in posizione. Verificare
che la barra antiribaltamento sia inserita correttamente.
Allineamento
MESSA A LIVELLO
Una volta che l'unità si trova in posizione, è possibile ese-
guire la regolazione dell'altezza dalla parte anteriore. Con un
cacciavite Phillips, girare in senso orario per sollevare l'unità
e in senso antiorario per abbassarla. Usare l'impostazione
di coppia minima quando si usa il trapano elettrico. Non
ruotare i piedini di livellamento a mano. Vedere le figure che
seguono.
Quando l'unità è a livello o a squadra, non dovrebbe essere
necessario regolare le porte e i cassetti.
livellare l'unità rispetto al pavimento,
NOTA IMPORTANTE:
non ai mobili vicini: in caso contrario si rischia di compro-
mettere il funzionamento dell'unità, ad esempio, le porte
potrebbero non aprirsi correttamente.
AVVERTENZA
Per ridurre il pericolo che l'unità si ribalti in avanti, i
piedini di livellamento anteriori devono essere sempre
a contatto con il pavimento.

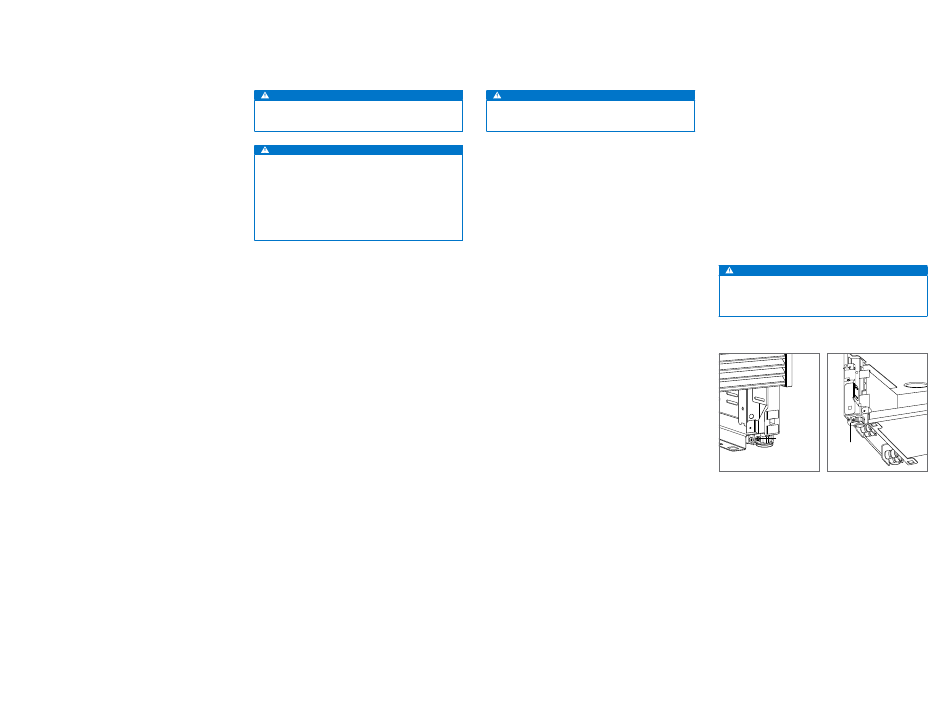

REGOLAZIONE
PIEDINO
REGOLAZIONE
ANTERIORE
PIEDINO
POSTERIORE
Regolazione frontale. Regolazione posteriore.
