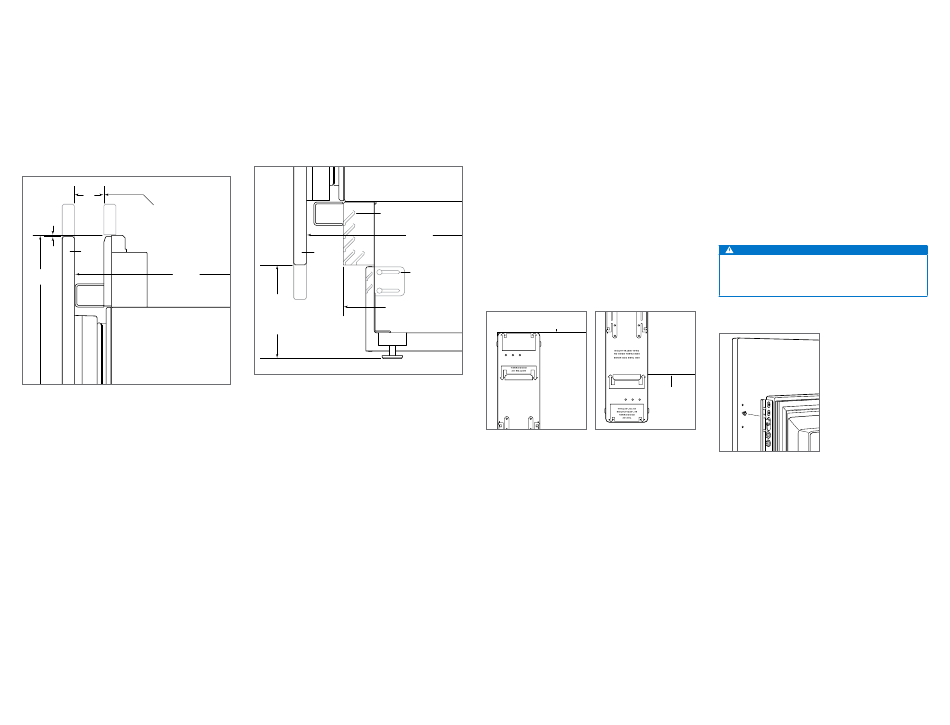

INSTALACIÓN DEL PANEL
Paneles a medida
ALTURA DEL PANEL DE LA PUERTA
Es posible aumentar la altura del panel de la puerta a
medida por encima de la altura típica del panel, siempre
que no se supere el límite de peso. Consulte la siguiente
ilustración.
45
mm
LA CENEFA
DECORATIVA NO
PUEDE SOBRESALIR
3 mm
DE ESTE PLANO
PANEL
DE LA
PUERTA
2134 610 mm
mm
A LA PARTE POSTERIOR
DE LA UNIDAD
BISAGRA
Cenefa superior (modelos altos y de columna): vista lateral.
ESPACIO PARA RODAPIÉ
Es posible aumentar la altura de la zona de rodapié por
encima de la altura típica del rodapié, siempre que no se
superen las dimensiones de la siguiente ilustración.
BISAGRA REJILLA DE
VENTILACIÓN
610 mm
A LA PARTE POSTERIOR
DE LA UNIDAD
PANEL DE
LA PUERTA
29 mm
AJUSTE MÁX.
PARA EL
RODAPIÉ
DE
102 mm
EL RODAPIÉ DECORATIVO
A
NO PUEDE SOBRESALIR
152 mm
DE ESTE PLANO
DESDE
EL SUELO
Zona del rodapié: vista lateral.
Instalación del panel
INSTALACIÓN DEL PANEL DE LA PUERTA
Las medidas típicas del panel están calculadas con una
altura de 2 134 mm una vez acabado con una separación
de 3 mm. Debe ajustarse la colocación de las plantillas en
los paneles que superen las medidas típicas.
En los modelos altos, el panel de la puerta debe instalarse
en primer lugar, seguido del panel superior de los cajones y,
a continuación, el inferior.
Coloque el panel boca abajo en una superficie de trabajo
protegida. Coloque la plantilla alineada con la parte superior
y los laterales del panel. Compruebe que está utilizando el
lateral adecuado de la plantilla y después marque y haga los
orificios. Consulte la siguiente ilustración.
En los modelos altos, debe alinear la muesca de la plantilla
con la parte inferior del panel de la puerta y después marcar
y hacer los orificios. Consulte la siguiente ilustración.
PARTE SUPERIOR DEL
PANEL DE LA PUERTA
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
BOTTOM OF
DOOR PANEL
PARTE INFERIOR
DEL PANEL
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DE LA PUERTA
DUAL INSTALLATION
Plantilla del panel de la puerta: Plantilla del panel de la puerta:
parte superior. parte inferior
(solo modelos altos).
Use la punta para tornillos de cabeza Torx T20 suminis-
trada para insertar parcialmente un tornillo n.º 8 x 13 en el
segundo orificio desde la parte superior a cada lado del
panel. Los tornillos deben sobresalir aproximadamente
4 mm del panel y soportarán el peso del panel durante la
instalación.
Alinee los tornillos de soporte en la parte trasera del panel
con los orificios ranurados de los dos soportes de montaje
de la puerta. Abrir ligeramente la puerta le ayudará a realizar
la alineación. Cuando el panel se sostenga en los tornillos,
inserte parcialmente un tornillo n.º 8 x 13 en el segundo
agujero desde la parte inferior a cada lado del panel, pero
no los ajuste.
PRECAUCIÓN
Cuanta menos separación se deje entre los muebles y
la unidad, más posibilidades hay de que se pueda pillar
los dedos si se meten en el hueco al cerrar la puerta.
PARTE TRASERA DEL
PANEL DE LA PUERTA
Montaje del panel de la puerta.
