PREPARAZIONE DEL SITO

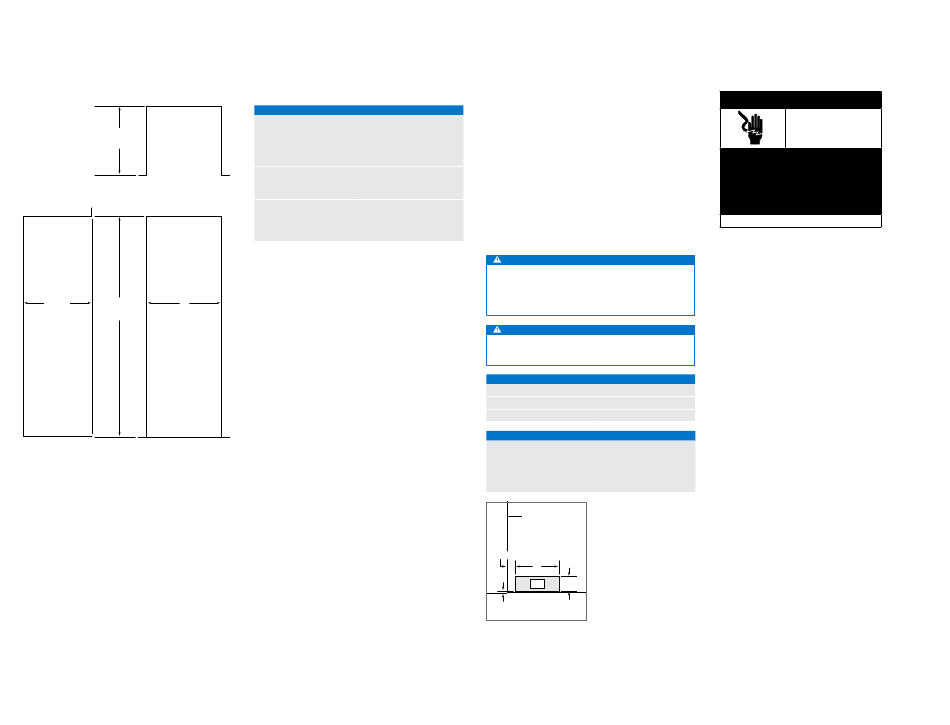

Dimensioni vano incasso
MODELLI INTEGRABILI
VISTA DALL'ALTO
635 mm
PROFONDITÀ
APERTURA
B A
635 mm
PROFONDITÀ ALTEZZA VANO LARGHEZZA VANO
APERTURA INCASSO INCASSO
VISTA LATERALE VISTA FRONTALE
DIMENSIONI VANO INCASSO A
MODELLI A COLONNA LARGHEZZA ALTEZZA
ICBIC-18FI 457 mm 2134 mm
ICBIC-24R, ICBIC-24FI 610 mm 2134 mm
ICBIC-30RID, ICBIC-30FI 762 mm 2134 mm
ICBIC-36RID 914 mm 2134 mm
MODELLI A COLONNA A
ICBIT-30RID, ICBIT-30CIID 762 mm 2134 mm
ICBIT-36CIID 914 mm 2134 mm
MODELLI SOTTOPIANO A A
CASSETTI
ICBID-30RP, ICBID-30CI 762 mm
ICBID-36CI 914 mm
La profondità di ciascun modello integrabile è di 610 mm.
Lasciare spazio per lo spessore del pannello al momento di
pianificare la profondità finale di apertura.
Parte elettrica
L'installazione deve essere conforme alle normative elet-
triche vigenti in materia.
B
L'alimentazione elettrica deve trovarsi all'interno dell'area
ombreggiata riportata nella seguente figura. È neces-
sario predisporre un circuito elettrico dedicato per questo
elettrodomestico. Si sconsiglia l'utilizzo di un interruttore
automatico salvavita (GFCI), che potrebbe causare problemi
B di funzionamento.
L'unità è dotata di un dispositivo di ingresso dell'alimen-
tazione per l'elettrodomestico. Il dispositivo d'ingresso è
B
posto in basso, nella parte posteriore dell'unità. Al momento
di sostituire il cavo di alimentazione, verificare che il cavo di
876 mm
ricambio sia HO5VV-F3G1.0 o equivalente per garantire il
876 mm
funzionamento sicuro.
ATTENZIONE
La presa di corrente va controllata da un elettricista
qualificato per accertarsi che sia collegata con la pola-
rità giusta. Controllare che la presa sia dotata di messa
a terra adeguata.
AVVERTENZA
Non usare prolunghe o riduttori a due poli, né rimuo-
vere il polo di terra del cavo di alimentazione.
REQUISITI ELETTRICI
Alimentazione
Interruttore circuito
Presa di corrente
POSIZIONAMENTO ALIMENTAZIONE ELETTRICA
LARGHEZZA
Modelli 457 mm
Modelli 610 mm
Modelli 762 mm
Modelli 914 mm
PARTE SINISTRA
DELL'APERTURA
114 mm
A
108
E
mm
PAVIMENTO
6 mm
VISTA FRONTALE
Posizione dell'alimentazione
elettrica.
Parte elettrica
Scossa
elettrica
Collegare il cavo di alimentazione diretta-
mente a una presa dotata di messa a terra.
Non disattivare la predisposizione per la
messa a terra della spina.
Non utilizzare un riduttore o una prolunga.
La mancata osservanza di queste istruzioni
potrebbe causare gravi lesioni o morte.
Consultare le istruzioni per l'installazione
220-240 VCA, 50/60 Hz
10 A
con messa a terra
A
152 mm
241 mm
318 mm
394 mm
|
