POSE DES PANNEAUX

Panneaux sur mesure
HAUTEUR DE PANNEAU DE PORTE
La hauteur du panneau de porte sur mesure peut aller au
delà de la hauteur normale de panneau ; il faut en revanche
respecter la contrainte de poids. Reportez-vous à l'illustra-
tion ci-après.
45
mm
LE LAMBREQUIN
DÉCORATIF NE
3 mm PEUT PAS DÉPASSER
CE NIVEAU
PANNEAU
DE PORTE
2134 610 mm
mm
JUSQU'À L'ARRIÈRE
DE L'APPAREIL
CHARNIÈRE

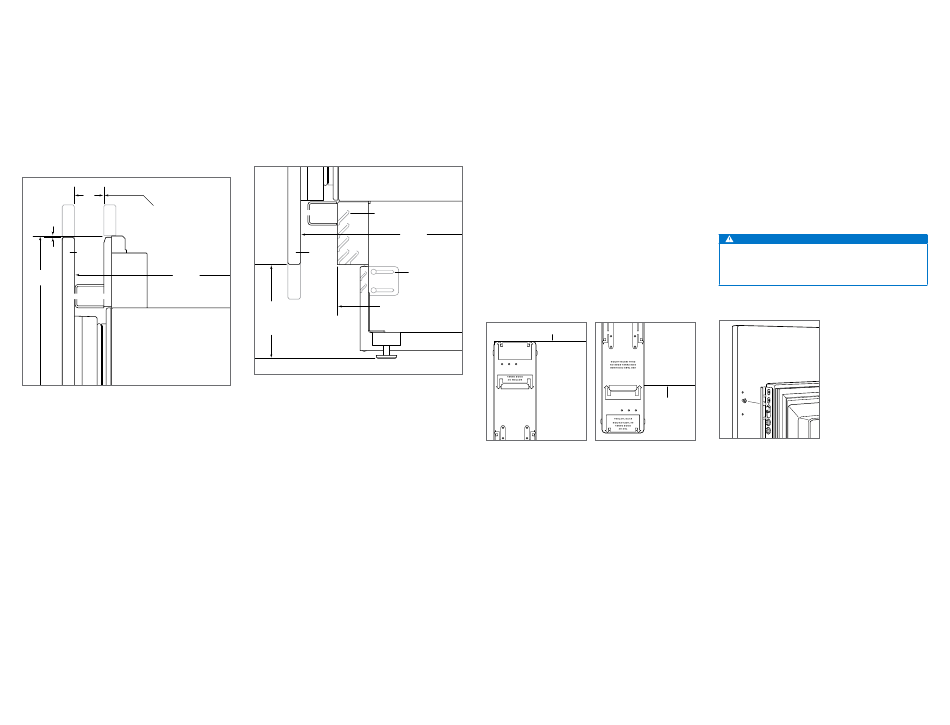

Lambrequin supérieur (modèles colonne et grande hauteur) - vue
latérale
DÉGAGEMENT DE SOCLE
La hauteur du socle peut dépasser celle d'un socle normal,
à condition que les dimensions indiquées dans l'illustration
ci-dessous soient respectées.
REGISTRES DE
CHARNIÈRE
VENTILATION
JUSQU'À L'ARRIÈRE DE L'APPAREIL
610 mm
PANNEAU
DE PORTE
AJUSTEMENT MAX
DE LA PLINTHE -
29 mm
102 mm
UNE PLINTHE DÉCORATIVE
À
NE PEUT PAS
152 mm
DÉPASSER CE NIVEAU-LÀ
DEPUIS LE
PLANCHER
Zone de la plinthe - vue latérale
Pose des panneaux
POSE DES PANNEAUX DE PORTE
Les dimensions normales de panneau sont calculées à
partir d'une hauteur finie de 2 134 mm avec des espaces
de 3 mm. Le placement du gabarit doit être ajusté si les
panneaux dépassent les dimensions normales.
Sur les appareils grande hauteur, le panneau de porte doit
être posé en premier, puis les panneaux de tiroir supérieurs,
puis les panneaux de tiroir inférieurs.
Posez la façade du panneau sur une surface de travail
protégée. Faites affleurer le gabarit au bord supérieur et aux
côtés du panneau. Vérifiez que le bon côté du gabarit soit
utilisé, puis faites des repères et percez les trous. Reportez-
vous à l'illustration ci-après.
Pour les modèles grande hauteur, alignez l'encoche du
gabarit sur le bas du panneau de porte, puis faites des
repères et percez les trous. Reportez-vous à l'illustration
ci-après.
DESSUS DU PANNEAU DE PORTE
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
BOTTOM OF
DOOR PANEL
BAS DU PANNEAU
USE TABS FOR HINGE
DE PORTE
SIDE PANEL EDGE ON
DUAL INSTALLATION
Gabarit pour les panneaux de Gabarit pour les panneaux de
porte - dessus porte - bas (modèles grande
hauteur uniquement)
Utilisez la clé torx T-20 fournie pour insérer partiellement
une vis n° 8 x 13 mm dans le deuxième trou à partir du
haut de chaque côté du panneau. Les vis doivent dépasser
d'environ 4 mm du panneau et vont soutenir le poids du
panneau lors de l'installation.
Alignez les vis de support à l'arrière du panneau sur les
trous fendus des deux supports de fixation de porte. Le fait
d'ouvrir légèrement la porte peut aider à l'alignement. Une
fois que le panneau est soutenu par les vis, insérez partiel-
lement une vis n° 8 x 13 mm dans le deuxième trou à partir
du bas de chaque côté du panneau, mais ne serrez pas
complètement.
MISE EN GARDE
Plus l'espace entre les éléments de cuisine et l'appa-
reil diminue, plus le risque de se pincer gravement les
doigts augmente lors de la fermeture de la porte.
ARRIÈRE DU
PANNEAU DE PORTE
Fixation des panneaux de porte
