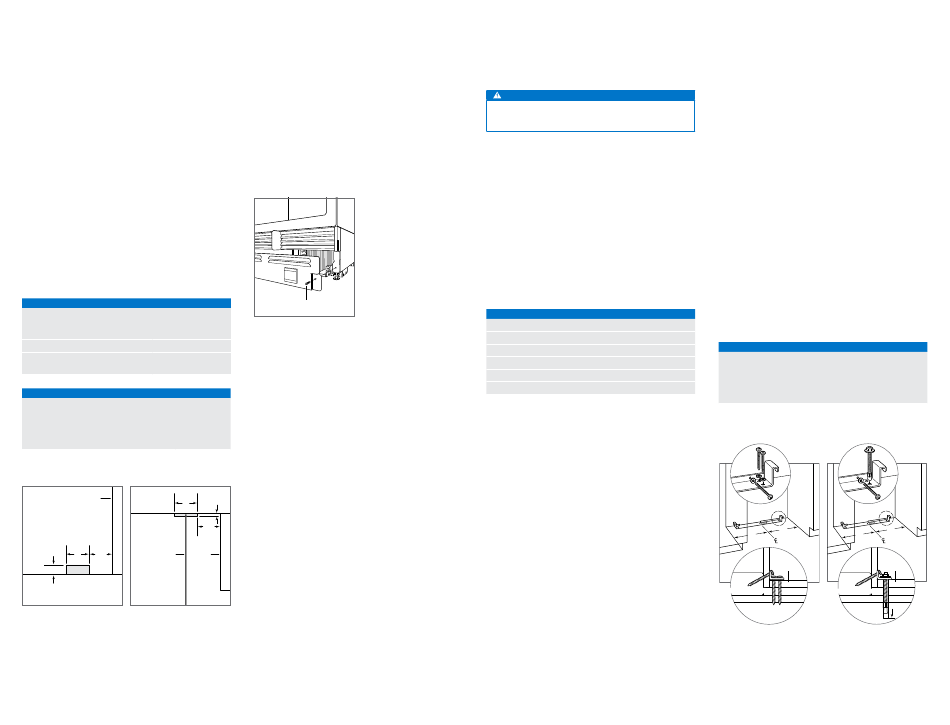

PREPARACIÓN DEL SITIO
Fontanería
La instalación debe cumplir con toda la normativa local
aplicable en materia de fontanería.
La toma de agua puede situarse en el área sombreada de
las siguientes ilustraciones. El conducto de abastecimiento
de agua se debe conectar al suministro de la casa con
una válvula de cierre de fácil acceso. No utilice conexiones
auto-perforantes. El conducto del agua debe empotrarse
en el suelo para que no interfiera en la instalación de los
soportes antivuelco.
En los modelos con fabricador de cubitos de hielo o dispen-
sador de agua, es necesario un filtro en la toma para que
no afecten al aparato los sedimentos que, en ocasiones, el
agua puede arrastrar.
Es posible utilizar un sistema de ósmosis invertido, siempre
y cuando la presión de agua que llegue a la unidad se
mantenga de forma constante entre 2,4 bar y 8,3 bar. No se
recomienda utilizar tubos de cobre para esta aplicación.
REQUISITOS DE FONTANERÍA
Conducto de abastecimiento de agua Tubo de 1 /
4
OD, acero inoxidable
trenzado o de PEX
Presión del agua 2,4–8,3 bares
Conducto de agua sobrante para
conexión
UBICACIÓN DE LA TOMA DE AGUA
ANCHURA
Modelos de 457 mm
Modelos de 610 mm
Modelos de 762 mm
Modelos de 914 mm
LADO DERECHO LADO DERECHO
A
DE LA CAVIDAD DE LA CAVIDAD
PARED TRASERA PARED TRASERA
A 152 A 152
CONDUCTO CONDUCTO
mm mm
DE AGUA DE AGUA DERECHO
76 mm 76 mm
CAVIDAD
SUELO SUELO
VISTA FRONTAL VISTA FRONTAL VISTA SUPERIOR VISTA SUPERIOR
Ubicación de la toma de agua Ubicación de la toma de agua
(trasera). (superior).
|
4 Español
Preparación
Desembale la unidad y compruebe si tiene algún daño o
desperfecto. Retire la base de madera y extraiga todos los
tornillos y soportes del paquete. Quite y recicle los mate-
riales de embalaje. No tire el zócalo, el soporte antivuelco ni
las piezas de montaje.
Retire el zócalo extrayendo los dos tornillos de montaje.
Consulte la siguiente ilustración.
TORNILLO
" de cobre
Extracción del zócalo.
0,9 m
A
76 mm
140 mm
152 mm
229 mm
13 mm 13 mm
A
152 152
mm mm
LADO LADO
DERECHO
DE LA DE LA
CAVIDAD
Soporte antivuelco
AVISO
Debe instalarse el soporte antivuelco para evitar que la
unidad se incline hacia adelante.
La parte trasera del soporte antivuelco debe instalarse a
610 mm de la parte delantera de la unidad (sin paneles).
Utilice todas las piezas del soporte antivuelco tal y como
se indica en las instrucciones para suelos de madera o de
hormigón.
NOTA IMPORTANTE: para aplicaciones en madera o en un
suelo determinado, en caso de que los tornillos del n.º 12
no alcancen el montante o la placa de pared, utilice tornillos
del n.º 8 y arandelas del n.º 12 con los anclajes para pared.
NOTA IMPORTANTE: en algunas instalaciones es posible
que, debido al tipo de suelo o acabado de este, sea nece-
sario colocar los tornillos inclinados para sujetar el soporte
antivuelco a la pared trasera.
PIEZAS ANTIVUELCO
1 Soporte antivuelco
12 Tornillos de cabeza plana del n.º 12 (64 mm)
4 Anclajes de expansión de 16 x 95 mm – 3 / "
8
12 Arandelas planas del n.º 12
4 Tornillos de cabeza ovalada de del n.° 8 (18 x 32 mm)
4 Anclajes para pared de nailon Zip-it ®
APLICACIÓN EN SUELO DE MADERA
Tras colocar correctamente el soporte antivuelco en la
cavidad, perfore orificios guía de 5 mm de diámetro como
máximo en los montantes de pared o en la placa de pared.
Utilice arandelas y tornillos del n.º 12 para fijar los soportes.
Compruebe que los tornillos penetren en el material del
suelo y en los montantes de pared o en las placas un
mínimo de 19 mm. Consulte la ilustración y la tabla que se
incluyen a continuación.
APLICACIÓN EN SUELO DE HORMIGÓN
Tras colocar correctamente el soporte antivuelco en la
cavidad, perfore orificios guía de 5 mm de diámetro como
máximo en los montantes de pared o en la placa de pared.
Realice orificios de 10 mm de diámetro en el hormigón con
una profundidad mínima de 38 mm. Utilice arandelas y tor-
nillos del n.º 12 para fijar los soportes a la pared, y anclajes
de expansión de 3 / " (9,5 mm) para fijar los soportes al
8
suelo. Compruebe que los tornillos penetren en los mon-
tantes de pared o en las placas un mínimo de 19 mm. Con-
sulte la ilustración y la tabla que se incluyen a continuación.
COLOCACIÓN DEL SOPORTE ANTIVUELCO
ANCHURA
Modelos de 457 mm
Modelos de 610 mm
Modelos de 762 mm
Modelos de 914 mm
A A
A A
SUELO SUELO
ACABADO ACABADO
PLACA DE PARED PLACA DE PARED
TIPO DE SUELO TIPO DE SUELO
38 mm
SUELO DE
SUELO DE MADERA
min
HORMIGÓN
Suelo de madera. Suelo de hormigón.
A
229 mm
305 mm
318 mm
457 mm
