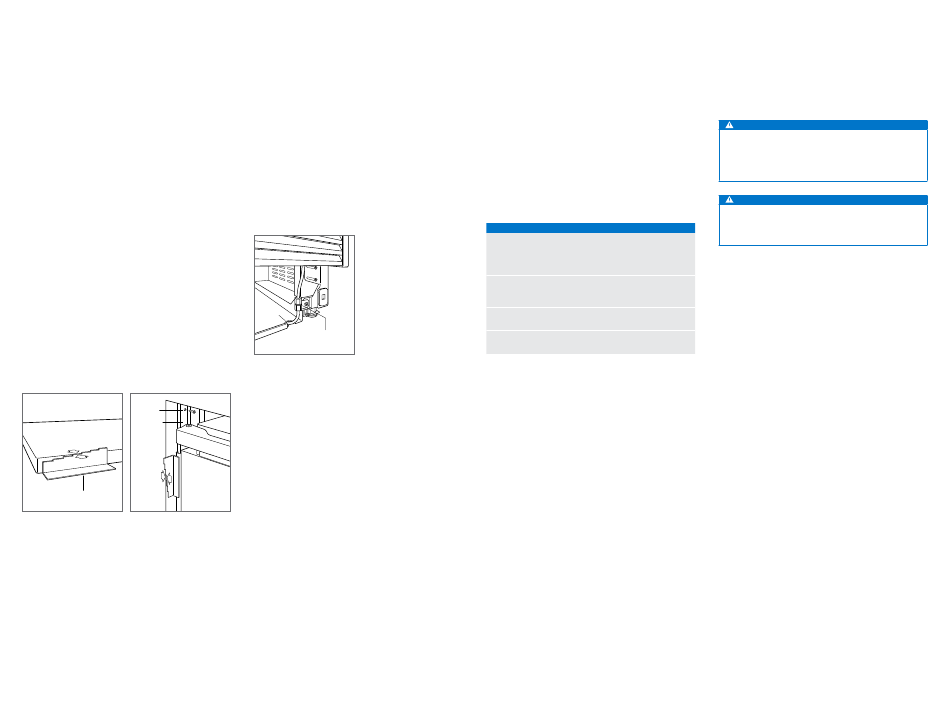

INSTALLAZIONE
Allineamento
REGOLAZIONE PROFONDITÀ
Regolare la profondità dell'unità per essere a filo con i mobili
circostanti. Per una regolazione precisa, seguire i seguenti
passi:
Posizionare il pannello decorativo su una superficie di
1
lavoro protetta. Posizionare il calibro per lo spessore
del pannello accanto al pannello stesso per determinare
quale incavo corrisponda allo spessore del pannello.
Una volta individuato l'incavo giusto, segnarlo con una
matita.
Con la porta chiusa, posizionare la parte superiore dell'u-
2
nità utilizzando il calibro per lo spessore del pannello.
Inserire una vite in acciaio inox da 8x13 mm sopra la cer-
niera, quindi inserire una vite a testa tonda da 8x13 mm
sul lato maniglia dell'unità. Per unità più strette, potrebbe
essere necessario aprire la porta per accedere alle viti
laterali della maniglia. Ripetere il procedimento per alli-
neare il fondo.
ANCORAGGIO
Una volta che parte superiore e inferiore sono allineate,
verificare che le porte e i cassetti si aprano correttamente,
quindi montare le viti rimanenti su ogni lato della cornice.
VITE
CORNICE
LATERALE
CORNICE
FRONTALE
MOBILI
PARTE
ANTERIORE
DELL'UNITÀ
MISURA SPESSORE
PANNELLO
Spessore pannello. Profondità unità.
|
6 Italiano
Conduttura idrica
Spurgare il tubo di allacciamento prima di effettuare la con-
nessione finale all'unità. Così facendo si eliminano eventuali
detriti presenti nel tubo a seguito dell'installazione della
nuova conduttura idrica. Collegare il tubo di plastica dall'u-
nità all'impianto idrico con il kit di collegamento raccordi
fornito. Controllare che i raccordi non perdano.
Posizionare la conduttura idrica nell'incavo, come mostrato
nella figura seguente
NOTA IMPORTANTE: non è possibile esporre le condutture
dell'acqua a temperature di congelamento.
TACCA
COLLEGAMENTO
IDRICO
Conduttura idrica.
INSTALLAZIONE DEI PANNELLI
Pannelli personalizzati
Per i modelli integrabili, deve essere installata la minuteria
dei pannelli porta personalizzabili e delle maniglie. I pannelli
in acciaio inossidabile sono disponibili presso i rivenditori
Sub-Zero autorizzati.
Lo spessore del pannello frontale può variare. Lo spes-
sore minimo richiesto per un pannello è di 16 mm, ma può
aumentare a patto che non ecceda il peso massimo per
pannello indicato nella tabella in basso. La profondità di
ciascun modello integrabile è di 610 mm. Lasciare spazio
per lo spessore del pannello al momento di pianificare la
profondità finale di apertura.
REQUISITI PER I PANNELLI
COLONNA PESO MASSIMO
Modelli 457 mm
Modelli 610 mm
Modelli 762 / 914 mm
COLONNA (PORTA) PESO MASSIMO
Modelli 762 mm
Modelli 914 mm
CASSETTO PESO MASSIMO
Pannelli modello tutto cassetti
SPESSORE PANNELLO
Tutti pannelli
Le sezioni di luce tra i pannelli possono variare, sono
comuni sezioni di luce da 3 mm.
ATTENZIONE
Quando si installa un pannello di spessore superiore
a 25 mm, potrebbe essere necessario installare il
fermo a 90° per evitare di danneggiare l'unità e i mobili
adiacenti.
ATTENZIONE
Quando le sezioni di luce tra i mobili e l'unità si ridu-
cono, sussiste il rischio di grave schiacciamento delle
dita durante la chiusura della porta.
20 kg
27 kg
Rifinire tutte le parti laterali dei pannelli personalizzati. Esse
34 kg
possono essere visibili quando la porta è aperta.
Si consiglia l'uso di maniglie a D. Le maniglie tubolari e Pro
22 kg
in acciaio inossidabile sono disponibili presso il vostro riven-
27 kg
ditore Sub-Zero autorizzato. Le maniglie della porta devono
essere posizionate vicino al bordo del pannello opposto alla
7 kg
cerniera, e devono essere centrate in senso verticale. Le
MINIMO
maniglie dei cassetti devono essere posizionate vicino al
16
bordo superiore di ogni pannello.
INSTALLAZIONE DOPPIA
Quando si installano due unità l'una accanto all'altra in una
doppia installazione la profondità di apertura è quella delle
due unità insieme. Per questo tipo di installazione è neces-
sario un kit per l'installazione di modelli affiancati.
I kit per installazione di unità affiancate sono disponibili
presso i rivenditori Sub-Zero autorizzati. Per domande
relative all'installazione, rivolgersi al rivenditore Sub-Zero
autorizzato.
