3.10.1

Externer Bremswiderstand

Externe Bremswiderstände sind für die Umrichterbaugrößen 5 bis 6 erhältlich. Sie können
entsprechend der Montageempfehlung in Abbildung 3-11 Schaltschrankanordnung auf Seite 34 mit
Montagewinkeln Artikel-Nr. 6541-0187 in den Schaltschrank eingebaut werden. Abbildung 3-18 zeigt
den am Montagewinkel montierten Bremswiderstand. Der Bremswiderstand kann mit zwei M4
Schrauben und Muttern (2) am Montagewinkel befestigt werden. Eine M4 Mutter mit
Unterlegscheibe (1) ist für den Erdanschluss beigelegt. Der Bremswiderstand wird mit einem
Thermoschalter geliefert, der vom Anwender in den Steuerkreis integriert werden muss.

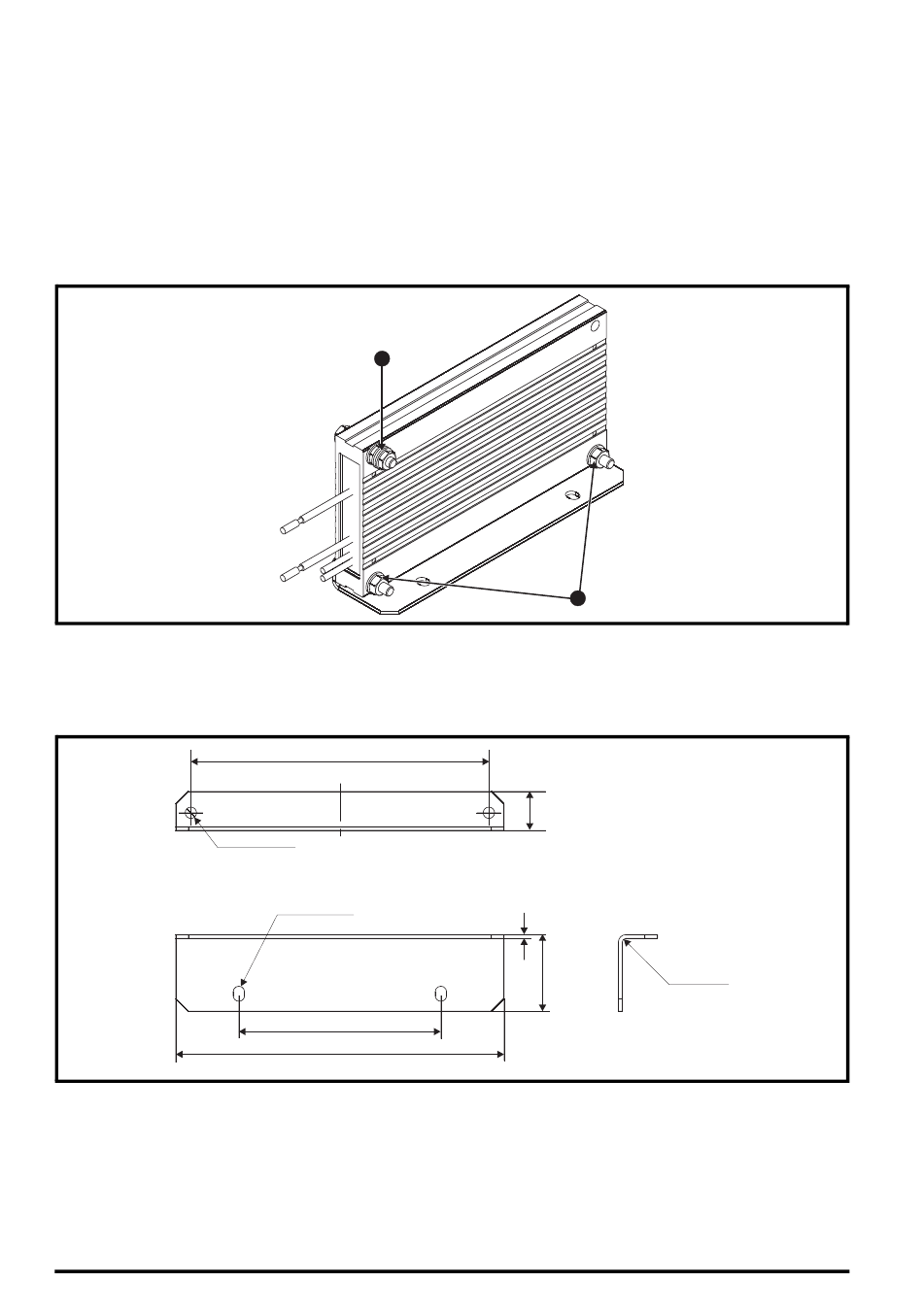

Abbildung 3-18 Bremswiderstand mit Halterung
1. Erdungsverbindung (1 x M4 Mutter und Unterlegscheibe).
2. Befestigung des Bremswiderstands an der Montageklammer (mit 2 Stck. M4 Schrauben und
Muttern).
Abbildung 3-19 Abmessungen des Montagewinkels
Ø 4,5 mm
x 2 Bohrungen
44
1
118 mm
Ø 4,5 x 6 mm
x 2 Bohrungen
80 mm
130 mm
Unidrive M/HS Baugrößen 5 bis 6 Leistungsmodul-Installationshandbuch
2
15,5 mm
1,5 mm
30,5 mm
R = 1,5 mm
Ausgabenummer: 7
