2.

Beschreibung

Die KWP ist ein anschlussfertiges
Brauchwasserspeicher, den Komponenten des Kältemittel-, Luft- und Wasserkreislaufes sowie allen für den
automatischen Betrieb erforderlichen Steuer-, Regel- und Überwachungseinrichtungen.
Nach dem Wärmepumpenfunktionsprinzip wird dem Brauchwasser unerwünschte Wärme entzogen, die an die
abgeleitete Fortluft übertragen wird.
Mit dem serienmäßig installierten elektrischen Heizstab (1,5 kW) verfügt das Gerät auch über die Möglichkeit das
Brauchwasser (bis auf eine Temperatur von max. 85°C) zu erwärmen (Heizfunktion).
2.1 Kältemittelkreislauf
Der Kältemittelkreislauf ist ein geschlossenes System in dem das Kältemittel R134a als Energieträger zirkuliert. In
einem Rohrverdampfer, der den Brauchwasserspeicher umschließt, wird dem Brauchwasser bei niedriger
Verdampfungstemperatur die Wärme entzogen und an das Kältemittel übertragen. Das dampfförmige Kältemittel
wird von einem elektrisch unterstütztem Kompressor angesaugt und auf ein höheres Druck- / Temperaturniveau
verdichtet und zum Verflüssiger (Lamellentauscher) transportiert, wo die im Rohrverdampfer aufgenommene
Wärme und ein Teil der aufgenommenen Verdichterenergie an die angesaugte Abluft übergegeben wird.
Anschließend wird der hohe Verflüssigungsdruck mittels eines Drosselorgans (Expansionsventil) bis auf den
Verdampfungsdruck entspannt und das Kältemittel kann über den Rohrerdampfer wieder Wärme aus dem
Brauchwasserspeicher aufnehmen.
2.2

Wasserkreislauf

Die Wasserkreisläufe der KWP sind bauseits zu installieren. Die Wasseranschlüsse (Bild 1) befinden sich an der
Geräterückseite.
Brauchwasserzulauf
R1" Außengewinde
Brauchwasserentnahme
R1" Außengewinde
Brauchwasserkühlgerät und besteht im
(Wärmepumpen-Funktionsprinzip)
160
Ø
1660
1620
1226
55
0
20 - 35
4
660
160
Ø

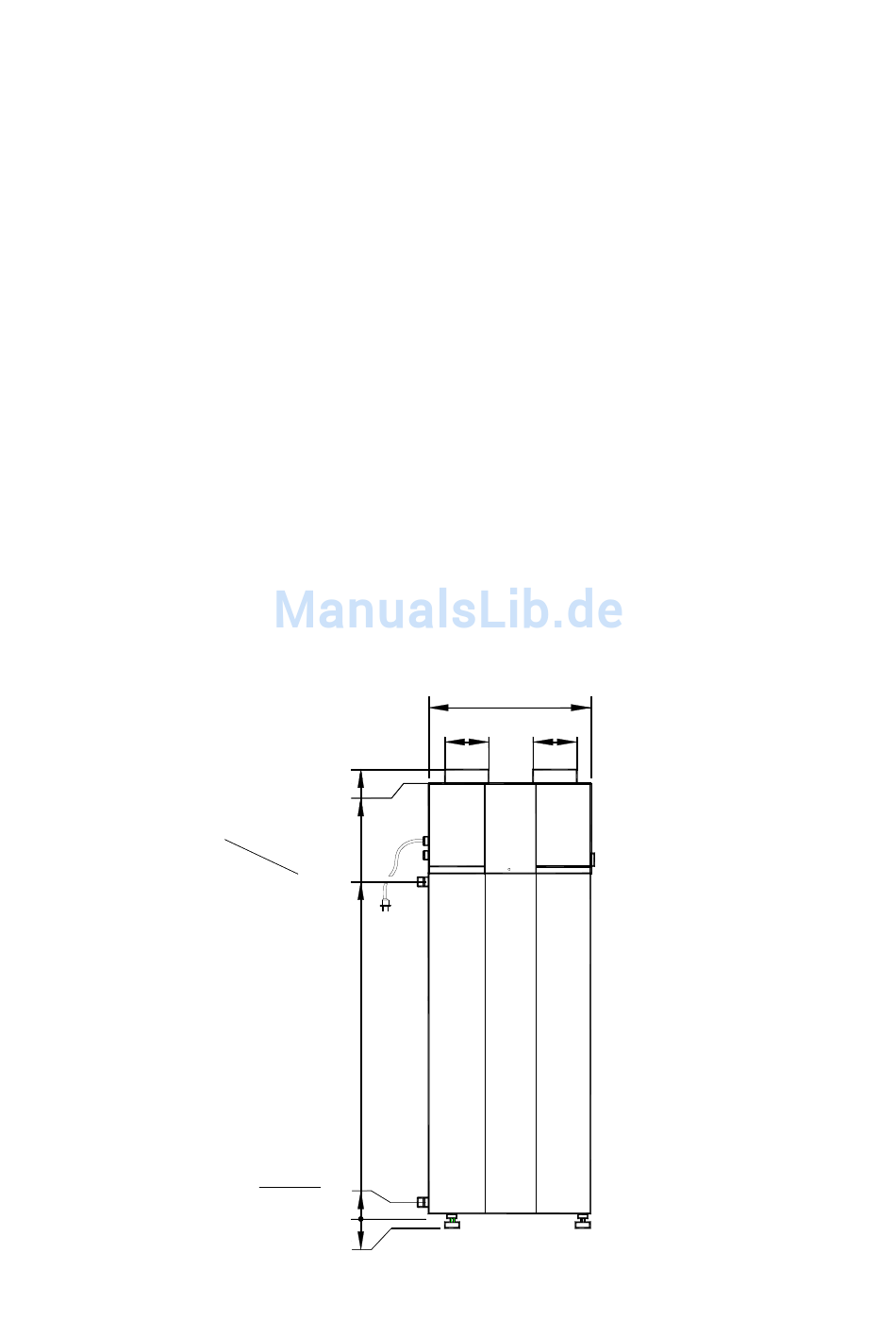

Bild 1:
wesentlichen aus dem
Wasseranschlüsse
