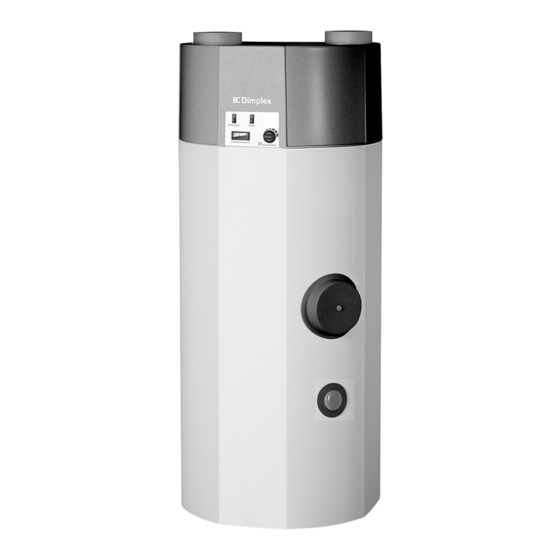

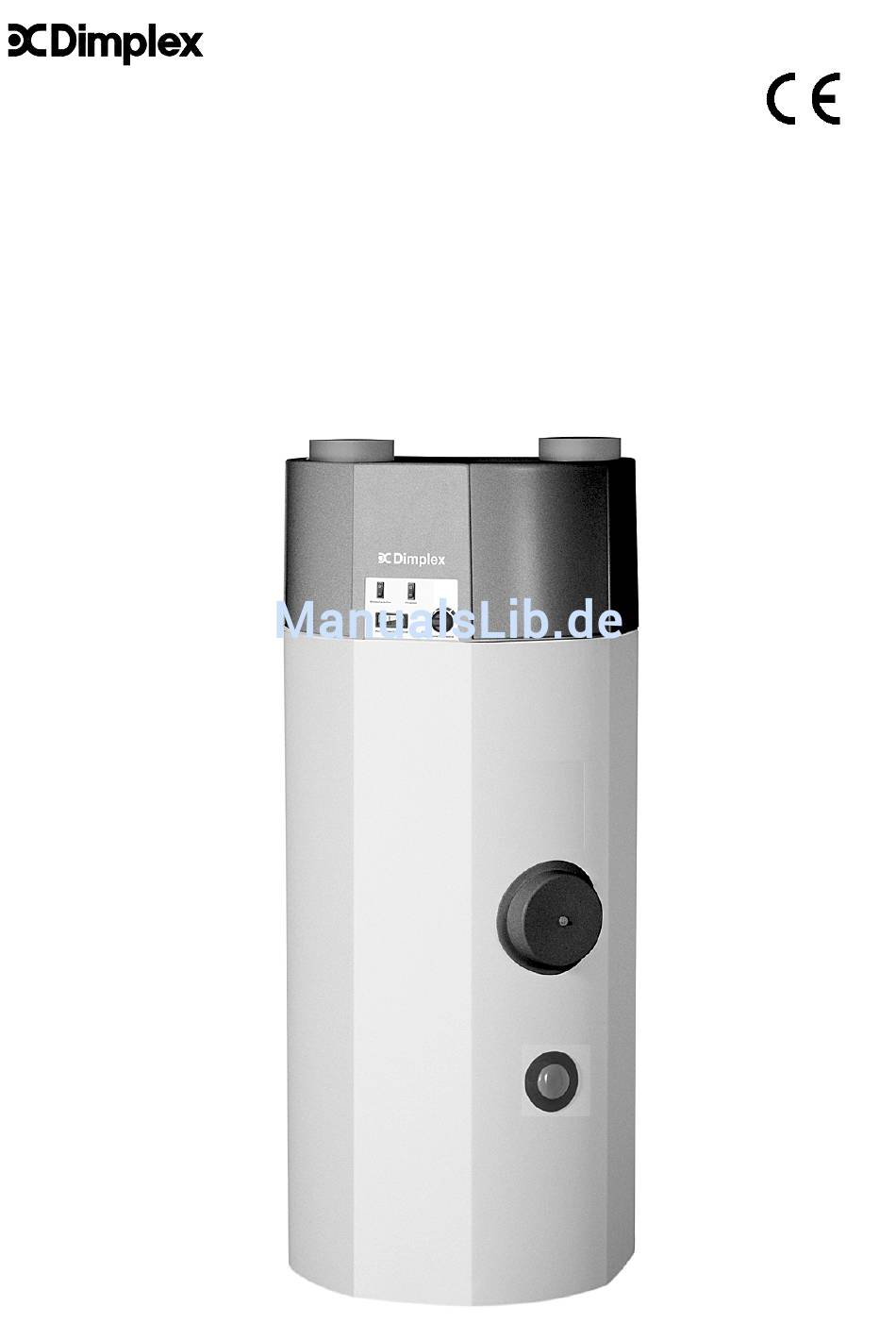

- Seite 1 Montage und Gebrauchsanweisung Kühl-Brauchwasser Wärmepumpe mit Luftkanalanschluss KWP 300 451902.66.39 FD8411...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite VORSCHRIFTEN / SICHERHEITSHINWEISE BESCHREIBUNG Kältemittelkreislauf Wasserkreislauf Sicherheits- und Regeleinrichtungen LAGERUNG / TRANSPORT Allgemeine Bedingungen AUFSTELLUNG Aufstellungsort Aufstellung MONTAGE Anschluss der Wasserleitungen Elektrischer Anschluss INBETRIEBNAHME Wasserkreislauf Bedienung der Kühl-Brauchwasser-Wärmepumpe WARTUNG / INSTANDHALTUNG Wasserkreislauf Luftkreisversorgung Korrosionsschutzanode STÖRUNGEN / FEHLERSUCHE AUSSERBETRIEBNAHME UMWELTRELEVANTE ANFORDERUNGEN ANHANG 11.1... -
Seite 3: Vorschriften / Sicherheitshinweise
Vorschriften / Sicherheitshinweise Vor Inbetriebnahmen ist diese Montage- und Gebrauchsanweisung zu lesen! " Die Kühl-Brauchwasser-Wärmepumpe (kurz KWP) dient ausschließließlich zur Kühlung (bedingt auch zur Erwärmung) von Brauch- bzw. Trinkwasser in den angegebenen Temperatureinsatzgrenzen! Die Kühlung (bzw. Erwärmung) anderer Flüssigkeiten als Trinkwasser ist nicht zulässig. Die technischen Regeln für die Trinkwasserinstallation (DIN 1988) sind zu beachten. -
Seite 4: Beschreibung
Beschreibung Die KWP ist ein anschlussfertiges Brauchwasserkühlgerät und besteht im wesentlichen aus Brauchwasserspeicher, den Komponenten des Kältemittel-, Luft- und Wasserkreislaufes sowie allen für den automatischen Betrieb erforderlichen Steuer-, Regel- und Überwachungseinrichtungen. Nach dem Wärmepumpenfunktionsprinzip wird dem Brauchwasser unerwünschte Wärme entzogen, die an die abgeleitete Fortluft übertragen wird. -
Seite 5: Sicherheits- Und Regeleinrichtungen
Sicherheits- und Regeleinrichtungen Die KWP ist mit folgenden Sicherheitseinrichtungen ausgerüstet: 2.3.1 Hochdruckpressostat (HD) Der Hochdruckpressostat schützt die Wärmepumpe vor unzulässig hohem Betriebsdruck im Kältemittelkreislauf. Im Störfall schaltet der Pressostat die Wärmepumpe ab, die Wiedereinschaltung erfolgt automatisch nach Druckabsenkung im Kältemittelkreislauf. 2.3.2 Sicherheitstemperaturbegrenzer für Heizstab (STB) Trennwand... -
Seite 6: Lagerung / Transport
Lagerung und Transport Allgemeine Bedingungen Grundsätzlich ist die KWP verpackt und stehend ohne Wasserfüllung zu lagern bzw. zu transportieren. Für kurze Wege ist eine Schräglage bis 45° bei vorsichtigem Transport erlaubt. Sowohl beim Transportieren als auch bei der Lagerung sind Umgebungstemperaturen von -20 bis +60 °C zulässig. 3.1.1 Transport mit Gabelstapler (oder Hubwagen) Für den Transport mit Gabelstaplern muss die KWP auf der Palette montiert bleiben. -
Seite 7: Aufstellung
Bei geringeren Raumhöhen und nicht eingesetzten Luftleitungen muss (für einen effektiven Betrieb) fortluftseitig ein Luftführungsbogen (90° NW 160) eingesetzt werden. Bei der Verwendung des Luftführungsbogens ist darauf zu achten, dass dieser so auf den Bundkragen der Ausblasseite aufgesteckt wird, dass die Ausblasöffnung des Luftführungsbogens so weit wie möglich von der Ansaugöffnung des Gerätes entfernt ist. -
Seite 8: Elektrischer Anschluss
Elektrischer Anschluss Die KWP ist anschlussfertig vorverdrahtet, die Stromversorgung erfolgt über die Netzanschlussleitung zu einer Schutzkontaktsteckdose (~230 V, 50 oder 60 Hz). Auch nach der Installation muss diese Steckdose zugänglich sein. Inbetriebnahme Brauchwasserkreislauf Achtung! Die KWP darf nur im mit Wasser befüllten Zustand betrieben werden! 6.1.1 Anforderungen an den Warmwasserkreislauf Verbraucherseitig können folgende Materialien im Warmwasserkreislauf eingebaut sein: ·... -
Seite 9: Bedienung Der Kwp
Bedienung der KWP 6.2.1 Bedienblende Temperaturanzeige Der Fühler des Thermometers (Analog Fernthermometer mit Trendanzeige) erfaßt die Brauchwassertemperatur im mittleren Teil des Wasserspeichers. Die Anzeige befindet sich in der Bedienblende . Temperaturanzeige blau 35 °C 70 °C 20°C in Schalterstellung I ist der Heizstab Schalterstellung O #Wärmepumpe EINgeschaltet, in Schalterstellung ist AUS , in Schalterstellung... -
Seite 10: Schalter 'Wärmepumpe'
6.2.2 Temperaturregler-Brauchwasser (Drehregler) Am Drehknopf ist das gewünschte Brauchwassertemperaturniveau (eine gradgenau Einstellung ist nicht möglich ) einstellbar. 6.2.3 Schalter 'Wärmepumpe' Wird der Schalter 'Wärmepumpe' in die Stellung “ “ (Ein) betätigt, so ist die Wärmepumpe betriebsbereit. Steigt die Brauchwassertemperatur im Speicher über den eingestellten Sollwert, wird die Wärmepumpen-Kühlfunktion solange aktiviert bis die gewünschte Brauchwassertemperatur erreicht ist. -
Seite 11: Wasserkreislauf
Wasserkreislauf Die Überprüfung des Wasserkreislaufes beschränkt sich auf eventuell bauseitig installierte Filter und etwaige Undichtigkeiten. Verschmutzte Wasserfilter sind zu reinigen und ggf. zu erneuern. Luftkreisversorgung Die Wartungsarbeiten beschränken sich auf das (nur) bedarfsabhängige Reinigen des Lamellentauschers. Achtung! Verletzungsgefahr durch scharfkantige Lamellen. Lamellen dürfen nicht deformiert oder beschädigt werden! Bei der etwaigen Verwendung von Luftfiltern sind diese regelmäßig auf Verschmutzung zu prüfen und ggf. -
Seite 12: Störungen / Fehlersuche
Störungen / Fehlersuche ( für den Nutzer ) Achtung! Arbeiten an der Kühl-Brauchwasser Wärmepumpe dürfen nur von sachkundigen Personen ausgeführt werden! Unfallverhütungsvorschriften sind zu beachten! Die Wärmepumpe läuft nicht! Bitte überprüfen Sie ob der Stecker eingesteckt ist der Betriebsschalter eingeschaltet ist an der Steckdose Spannung anliegt die Wärmepumpe nicht über den Temperaturregler abgeschaltet hat die Brauchwassertemperatur bereits (oder weniger als) 18°C beträgt... -
Seite 13: 11.1 Kältemittelkreislauf Mit Legende
11.1 Kältemittelkreislauf mit Legende PA-CO-H -CO-H -C I -L TI-CO-H -CO - L -C I - H freie Tauchhülse Verdichter Schutztemperaturbegrenzer Rückschlagventil Pressostat HD Temperaturregler Heizstab Isolierung Verdampfer Temperaturanzeige Warmwasserspeicher Filtertrockner Heizstab Expansionsventil Korrosionsschutzannode Verflüssiger Temperaturregler WP Ventilator... -
Seite 14: Hydraulisches Einbindungsschema
11.2 Hyraulisches Einbindungsschema Wasserzulauf Wasseranschluß nach DIN 1988 Brauchwasserentnahme Befüllung Absperrventil Entleerungs- u. Befüllventil Druckminderventil Membran-Sicherheitsventil Prüfventil oberhalb der Speicherkante montieren Rückflussverhinderer Abfluss Manometeranschlussstutzen... -
Seite 16: Technische Daten
11.5 Technische Daten Kühl-Brauchwasser-Wärmepumpe KWP 300 Kompaktgerät Bauart Speicher-Nennvolumen ( Liter ) Speicherwerkstoff Stahl emalliert nach DIN 4753 Speicher-Nenndruck ( bar ) Abmessungen ( cm ) 169 x 66 x 66 ( Höhe x Breite x Tiefe [ohne Rohranschlüsse] ) - Seite 17 KKW Kulmbacher Klimageräte-Werk GmbH Technische Änderungen vorbehalten Geschäftsbereich Dimplex Telefax (0 92 21) 709-589 Am Goldenen Feld 18 www.dimplex.de D-95326 Kulmbach...
