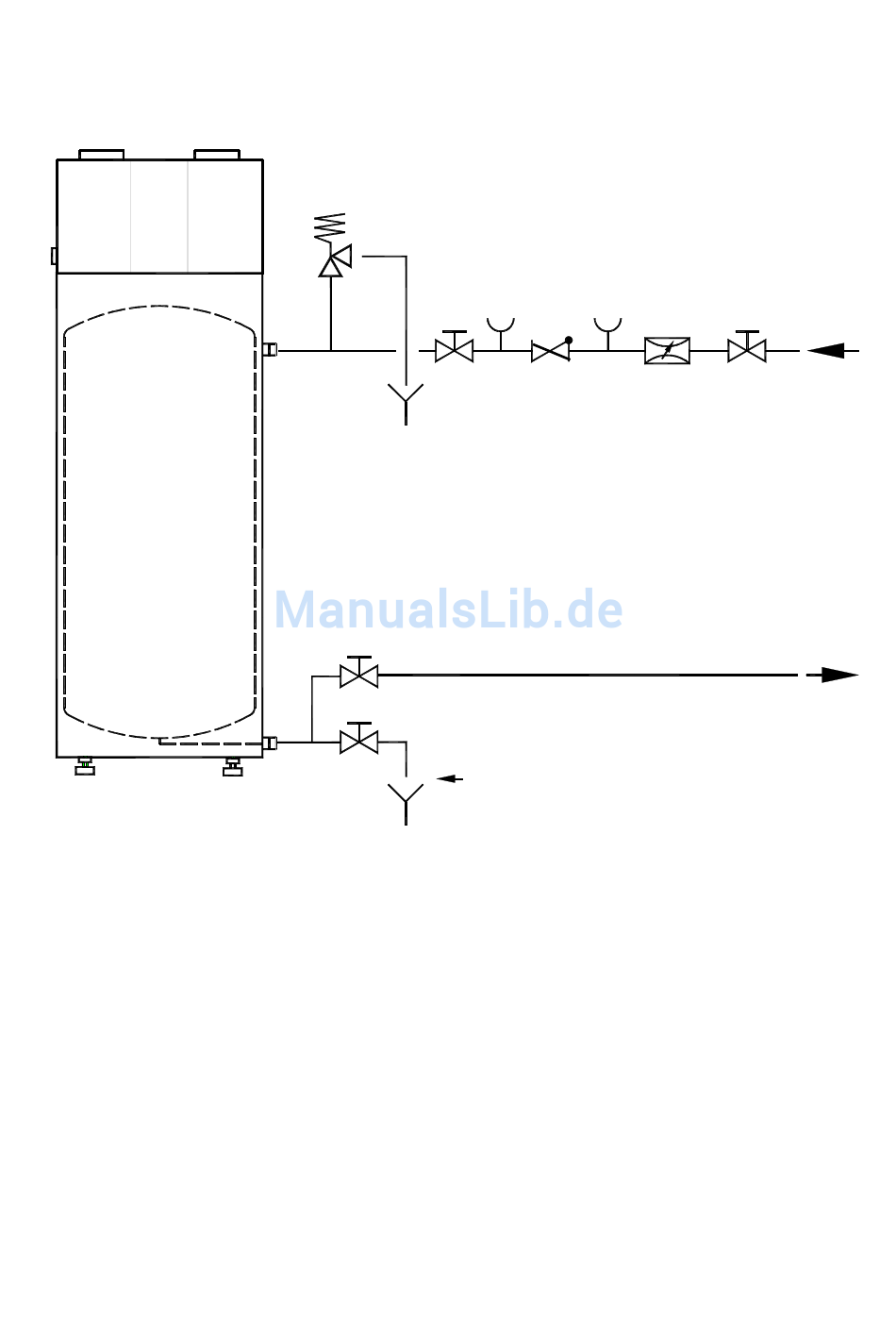

11.2 Hyraulisches Einbindungsschema
1 Absperrventil
2 Druckminderventil
3 Prüfventil
4 Rückflussverhinderer
5 Manometeranschlussstutzen
7
1
5
Wasseranschluß nach DIN 1988
8
1
6
Befüllung
8
14
Wasserzulauf
4 2
3
Brauchwasserentnahme
6 Entleerungs- u. Befüllventil
7 Membran-Sicherheitsventil
(
oberhalb der Speicherkante montieren
8 Abfluss
