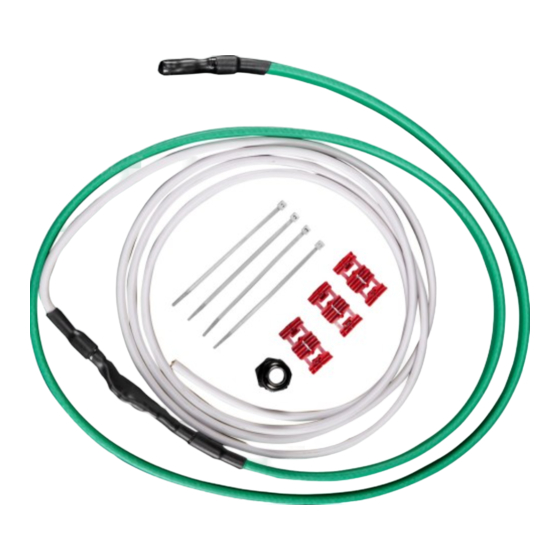

KAH 150
Kondensatablauf-
heizung
für Luft-Außen
Wärmepumpe mit
Axiallüfter und
Düsenring-Heizung
Bestell-nr. / Order no. / N°de commande : 452158.66.96
Condensate drain
heater
for outdoor air
heat pump with axial-flow
fan and nozzel ring heater
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation et
d'utilisation
Chauffage de
l'écoulement des
condensats
pour pompe à chaleur air
située à l'extérieur avec
ventilaeur axial et
chauffage à couronne
perforée
FD 9202

Werbung

loading

Verwandte Anleitungen für Dimplex KAH 150

Inhaltszusammenfassung für Dimplex KAH 150

  • Seite 1 KAH 150 Montage- und Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation Kondensatablauf- Condensate drain Chauffage de heizung heater l’écoulement des für Luft-Außen for outdoor air condensats Wärmepumpe mit heat pump with axial-flow pour pompe à chaleur air Axiallüfter und fan and nozzel ring heater située à...

  • Seite 2: Montage

    KAH 150 ACHTUNG! Vor Beginn der Arbeiten Gerät außer Bertrieb setzen und spannungsfrei schalten Montage Sollten an den Klemmstellen keine freien Kontakte sein, so kön- nen die mitgelieferten Kabelverbinder an den entsprechenden Leitungen verwendet werden (siehe Abb. 1.3 auf S. 1) 1.1 Wärmepumpen mit...
  • Seite 3 KAH 150 1.2 Wärmepumpe mit Klemmen Sie die Leitung parallel zur Düsenringheizung E4 an (siehe Abb. 1.6 auf S. 2). außenliegendem Klemmkasten Bohren Sie in der Nähe einer vorhandenen Kaberdurchfüh- rung ein Loch Ø 16 mm für eine zusätzliche Verschraubung in die Kondensatwanne und befestigen Sie die mitgelieferte Zugentlastung.(siehe Abb.

  • Seite 4: Installation

    KAH 150 ATTENTION! Before you start working, switch the unit off by disconnecting it from the power supply. Installation If there are no spare terminal connection contacts, the supplied cable connectors can be used for the affected lines (see Fig.1.3 on pag.
  • Seite 5 KAH 150 1.2 Heat pump with external Connect the line in parallel to the nozzle ring heater E4 (see Fig.1.6 on pag. 2). terminal box Drill a Ø 16 mm hole for an additional cable gland into the condensate tray close to an existing cable feedthrough and attach the supplied strain relief (see Fig.1.4 on pag.
  • Seite 6 KAH 150 ATTENTION ! Arrêter l’appareil et le mettre hors tension avant de commencer les travaux ! Montage Fixez le câble aux bornes, parallèlement au chauffage à couronne perforée E4 (voir Fig. 1.2 à la page 1) 1.1 Pompes à chaleur avec boîtier de raccordement situé...
  • Seite 7 KAH 150 1.2 Pompe à chaleur avec boîtier Fixez le câble aux bornes, parallèlement au chauffage à couronne perforée E4 (voir Fig. 1.6 à la page 2). de raccordement situé à l'extérieur Près d'un passage de câbles, percez un trou de Ø 16 mm pour un presse-étoupe supplémentaire dans la cuve de con-...
  • Seite 8 Garantiebedingungen Kundendienstadresse siehe Irrtümer und Änderungen vorbehalten. Montage- und Gebrauchsanweisung Wärmepumpe. Subject to alterations and errors. For the terms of the guarantee and after-sales service Sous réserve d’erreurs et modifications. addresses, please refer to the Installation and Operating Instructions for Heat Pumps. Pour les conditions de garantie et les adresses SAV, se référer aux instructions de montage et d’utilisation de la pompe à...
