→ Activez deux fois la vanne à membrane pour garantir que la
membrane soit bien en place.
→ Serrer respectivement en croix les vis du corps sans appliquer
de pression en trois étapes (à 1/3 env., 2/3 env. et 3/3 du
couple de vissage) suivant le tableau (« Tab. 7 »). Le pourtour
de la membrane doit reposer uniformément contre l'actionneur
et le corps et être comprimée.
Remplacement de la membrane pour les fonctions B et I
→ Serrez le corps de vanne dans un dispositif de maintien
(uniquement valable pour les vannes pas encore montées).
→ Desserrez les vis de fixation en croix et retirez l'actionneur avec
la membrane du corps.
→ Dévissez l'ancienne membrane. En cas de fixation avec fer-
meture à baïonnette, desserrez la membrane en la tournant de
90° (voir « Tab. 7 »).
→ Montez une membrane neuve sur l'actionneur (voir « Tab. 7 »).
→ Alignez la membrane.
Les languettes de repère perpendiculaire au sens de débit.
REMARQUE!
Pour membrane avec raccord fileté:
Si la broche est sous tension, la membrane peut être
endommagée.
▶ ▶ Serrer▶la▶membrane▶à▶la▶main▶dans▶un▶premier▶temps▶puis▶la▶des-
serrer▶d'un▶demi▶tour▶dans▶le▶sens▶contraire▶des▶aiguilles▶d'une▶
montre.
→ Placez l'actionneur avec la membrane sur le corps.
86
Type 2030, 2031, 2032, 2033,
Raccordementélectrique
→ Serrez légèrement les vis du corps en croix sans appliquer de
pression, jusqu'à ce que la membrane soit en contact entre le
corps et l'actionneur.
Ne serrez pas encore les vis à fond.
→ Appliquez de l'air comprimé sur le raccord d'air de pilotage
supérieur (valeur indiquée sur la étiquette d'identification).
→ Activez deux fois la vanne à membrane pour garantir que la
membrane soit bien en place.
→ Serrer respectivement en croix les vis du corps avec appliquer
de pression en trois étapes (à 1/3 env., 2/3 env. et 3/3 du
couple de vissage) suivant le tableau (« Tab. 7 »). Le pourtour
de la membrane doit reposer uniformément contre l'ac-
tionneur et le corps et être comprimée.

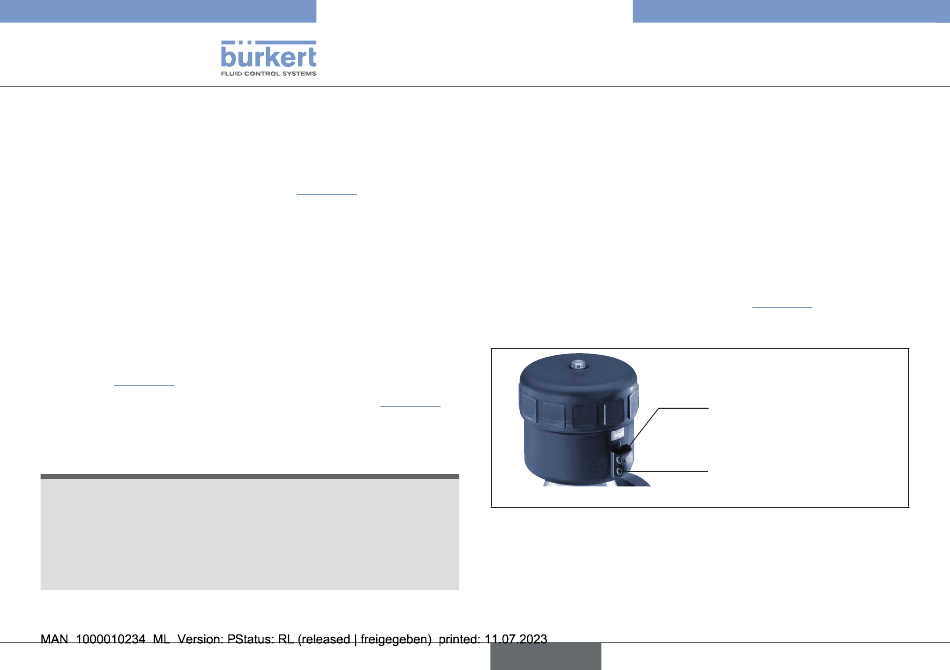

Fig. 20: Raccord d'air de commande
français
2037
Raccord d'air de commande
supérieur (pour CFB et CFI)
Raccord d'air de com-
mande inférieur (pour CFA
et CFI)
