Type 2030, 2031, 2032, 2033,
8.2

Position de montage vanne T 2032

Montage pour la détection des fuites
L'un des alésages dans le socle de membrane destiné à la
surveillance des fuites doit se trouver au point le plus bas.
Les positions de montage suivantes sont recommandées pour
les vannes T dans des conduites en boucle :
Pour l'alimentation d'un fluide :

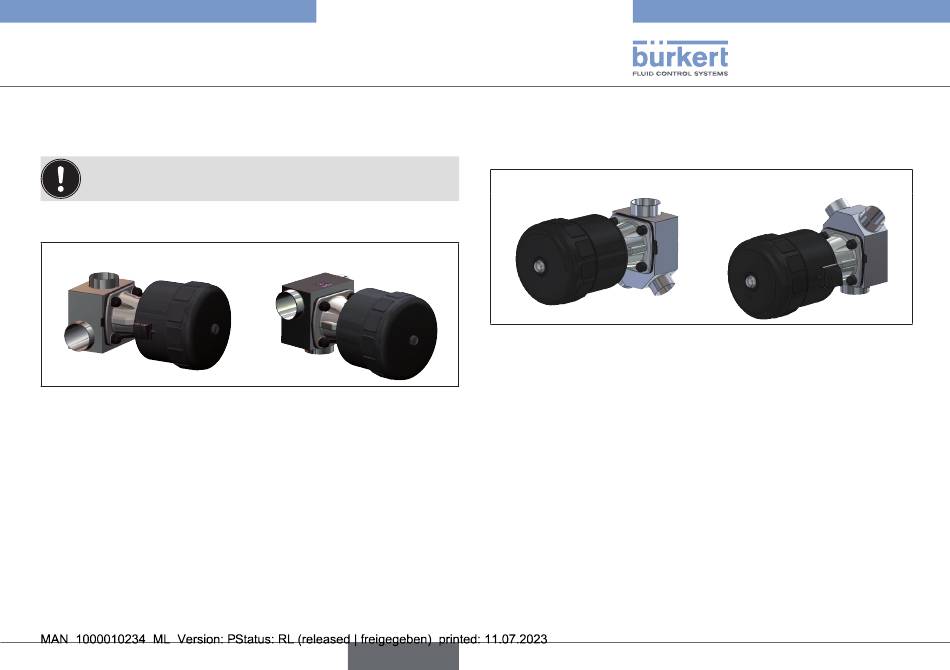

Fig. 14: Position de montage Type 2032
2037
Montage
Pour le soutirage d'un fluide :
français
8.3

Position de montage vanne Y 2037

Les positions de montage suivantes sont recommandées pour
les vannes Y dans des installations :
Pour l'alimentation d'un fluide :
Fig. 15: Position de montage du type 2037
8.4

Montage dans la tuyauterie

8.4.1 Travaux préparatoires
→ Nettoyez les tuyauteries (matériau d'étanchéité, copeaux de
métal, etc.).
→ Soutenez et alignez les tuyauteries.
8.4.2 Conditions préalables au montage
• Tenir compte des tuyauteries alignées.
• Sens de l'écoulement au choix.
Pour le soutirage d'un fluide :
77
