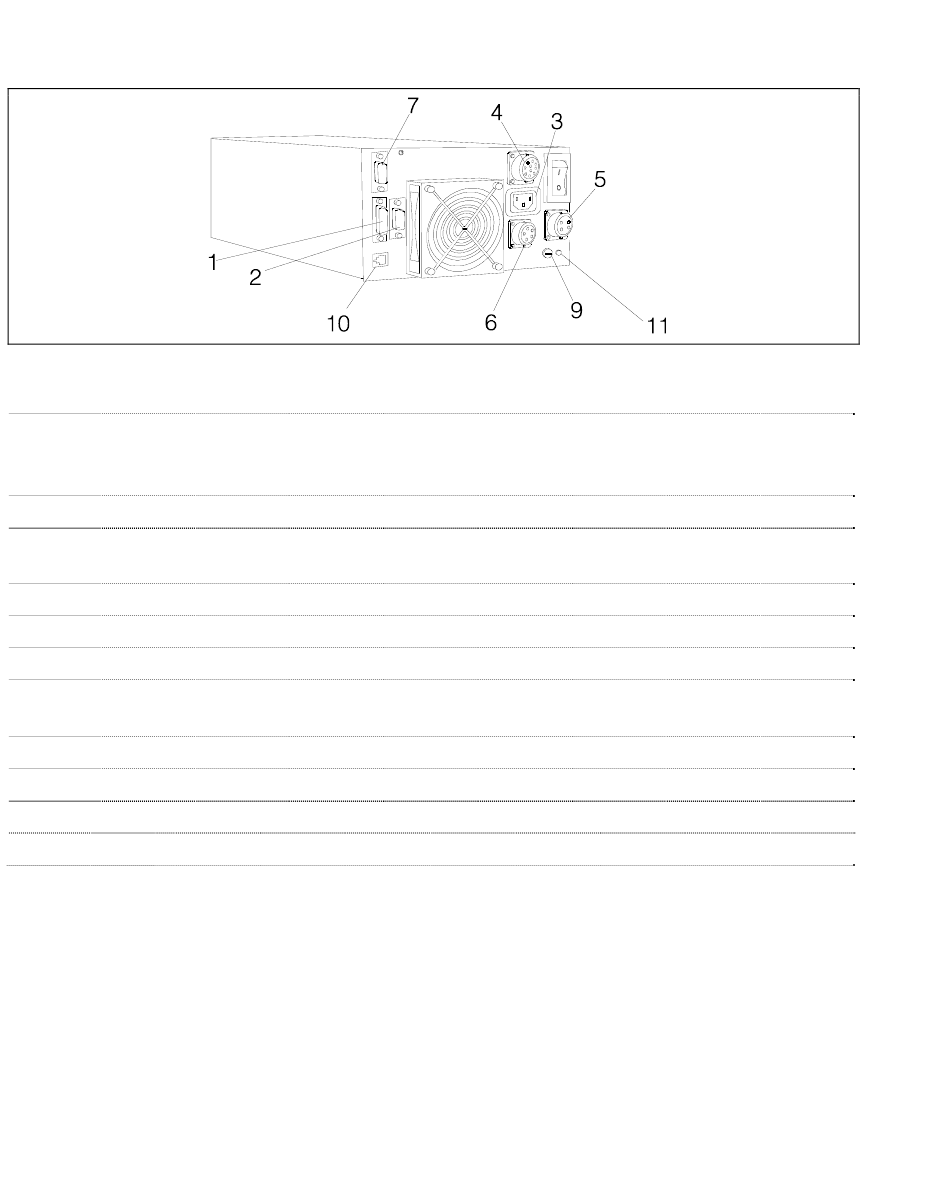

Figur 3
1 Ingångs-/utgångskontaktdon för logiska signaler och kontroll av effekten till pumpen och
magnetiseringsfrekvensen (anslutningsdonet levereras med en därtill avsedd brygga för
återstängning).
2 Ingångs-/utgångskontaktdon för logiska signaler enligt specifikationer SEMI.
3 Utgångsuttag för effekt (120 V växelström, 1 A) för matning av tillbehörsredskap (vent
device, primärpumpens aktiveringsrelä, osv.).
4 Pumpens kontaktkabel.
5 Ingångskontaktdon för matarledning.
6 Kontakt för spänningskabel till heater jacket.
7 Tillgängligt utrymme för kontakt till seriell port RS-232 - RS-422 - RS-485 (levereras som
tillbehör).
8 Huvudströmbrytare med termomagnetiskt skydd.
9 Säkring på spänningsmatning till heater jacket.
10 Kontakt för anslutningskabel till flödesmätare (flow meter).
11 Jordanslutning.
104/260
Bakre panel på Styrenheten 969-9448 och 969-9449
