11 Felhasználói Kézikönyv
Használat
Ábra 3
1 A logikai jeleknek, valamint a szivattyú feszültségellátása és a gerjesztő frekvencia
ellenőrző jelének be-/kimeneti csatlakozója (az összekötő csatlakozó megfelelő lezáró
átkötéssel (jumper) van ellátva).
2 A logikai jeleknek SEMI-specifikációknak megfelelő be-/kimeneti csatlakozója.
3 Kimeneti feszültség (120 Vac, 1 A) dugós csatlakozója, az opcionális berendezések (Vent
Device, a főszivattyú aktiváló reléje stb.) táplálásához.
4 Szivattyúkábel csatlakozója.
5 Csatlakozó a fűtőköpeny tápellátó kábele számára.
6 Csatlakozó a tápvezete számára.
7 Rekesz az RS 232 - RS 422 - RS 485 soros kommuni-kációs portok csatlakozói számára
(opcióként szállítva).
8 Vonali megszakító hőmágneses védelemmel.
9 Biztosíték a fűtő köpeny (heater jacket) táplálásához.
10 Csatlakozó az áramlásmérő (flow meter) összekötő kábeléhez.
11 Földösszeköttetés.
140/260

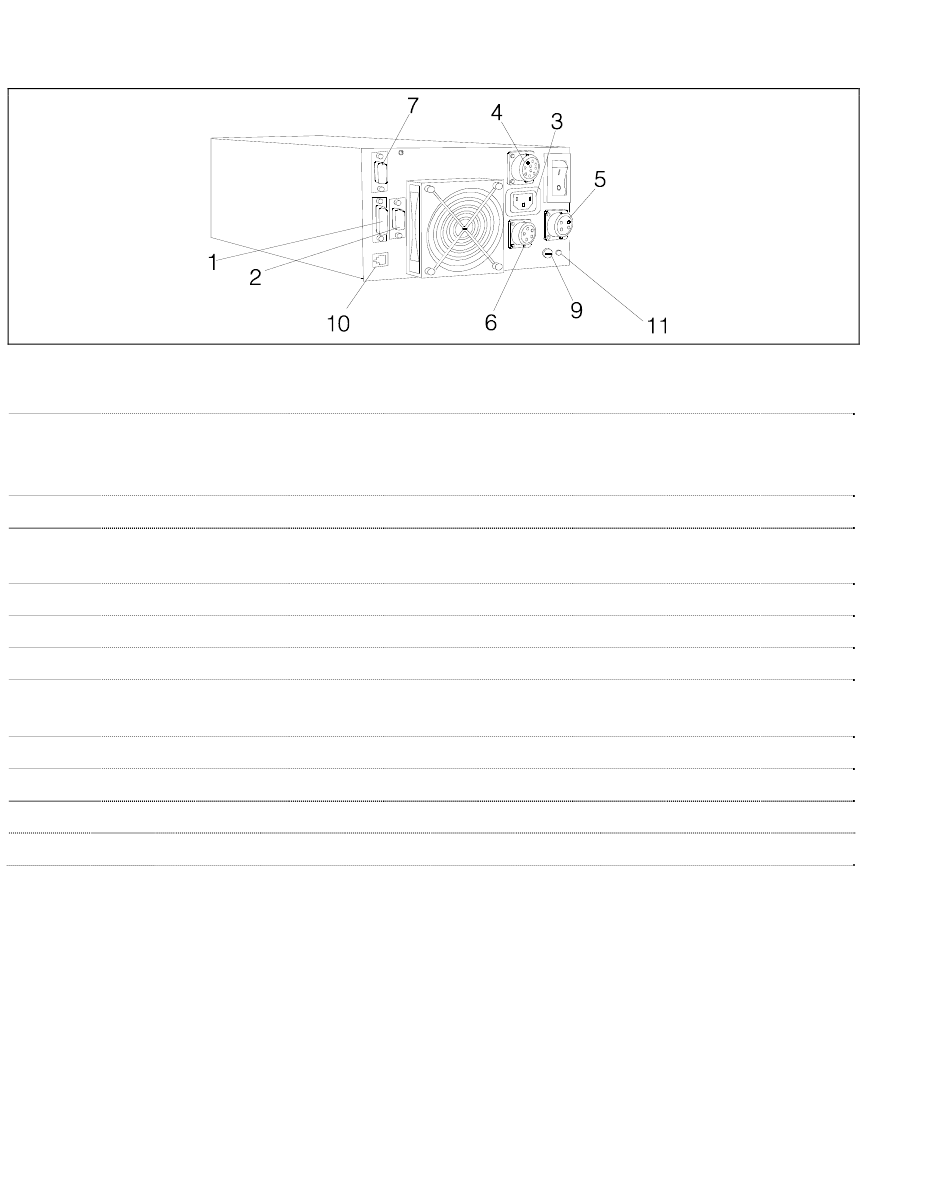

A 969-9448-es és a 969-9449-as vezérlők hátlapja
