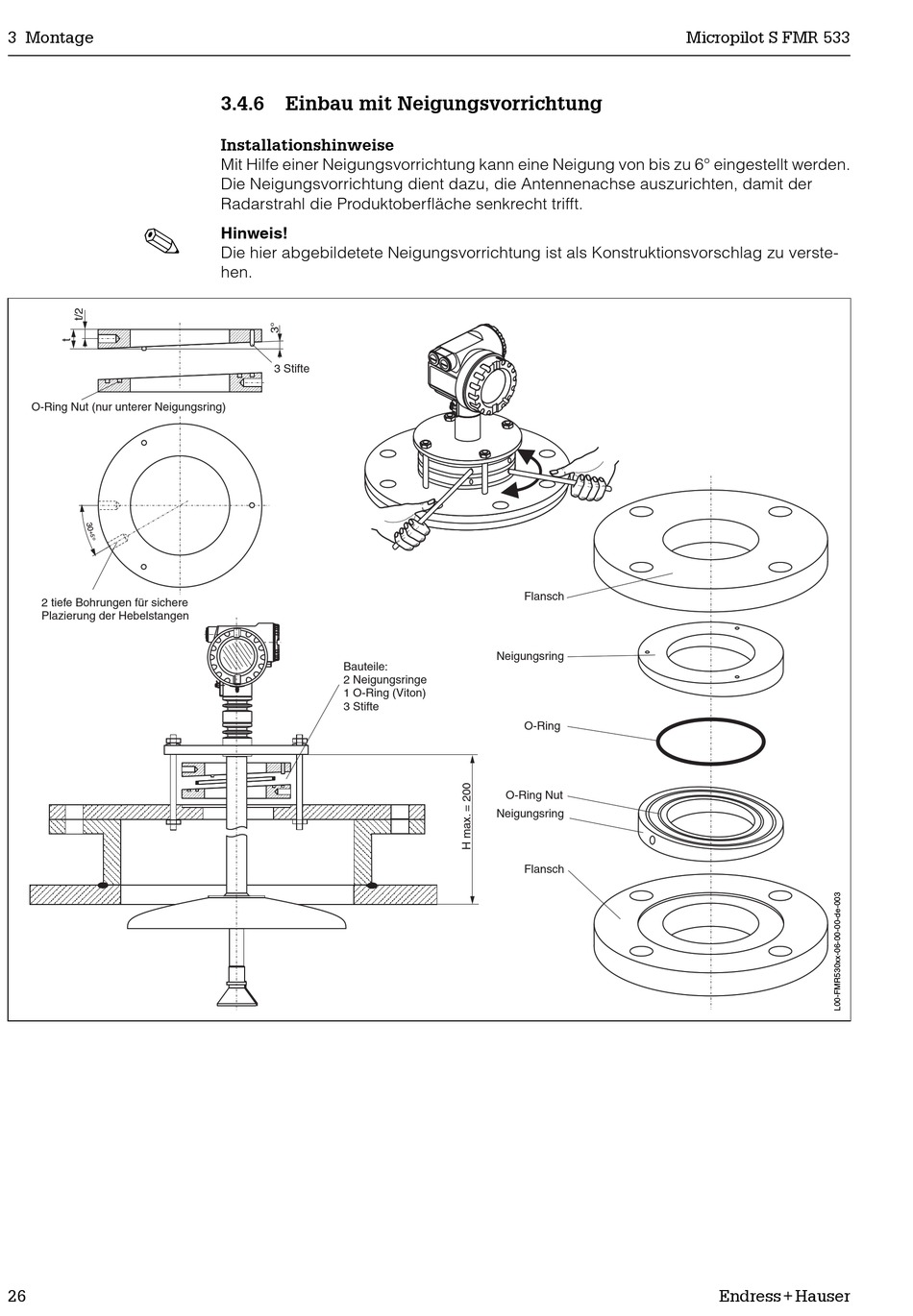

Einbau mit Neigungsvorrichtung

Installationshinweise
Mit Hilfe einer Neigungsvorrichtung kann eine Neigung von bis zu 6° eingestellt werden.
Die Neigungsvorrichtung dient dazu, die Antennenachse auszurichten, damit der
Radarstrahl die Produktoberfläche senkrecht trifft.
Hinweis!
Die hier abgebildetete Neigungsvorrichtung ist als Konstruktionsvorschlag zu verste-
hen.
3 Stifte
Bauteile:
2 Neigungsringe
1 O-Ring (Viton)
3 Stifte
Flansch
Neigungsring
O-Ring
O-Ring Nut
Neigungsring
Flansch
