Endress+Hauser Proline Promass F 200 HART Betriebsanleitung

Endress+Hauser Proline Promass F 200 HART Betriebsanleitung

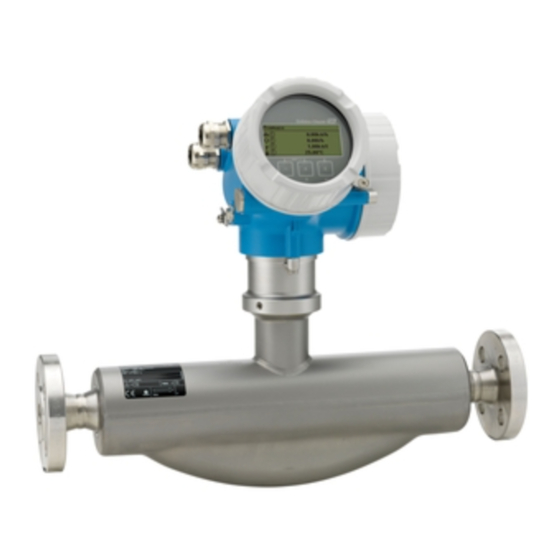

Coriolis-durchflussmessgerät
Vorschau ausblenden Andere Handbücher für Proline Promass F 200 HART:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BA01112D/06/DE/02.14
71237192
Gültig ab Version
01.03.zz (Gerätefirmware)
Products
Betriebsanleitung
Proline Promass F 200
HART
Coriolis-Durchflussmessgerät
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promass F 200 HART

Inhaltszusammenfassung für Endress+Hauser Proline Promass F 200 HART

  • Seite 1 Products Solutions Services BA01112D/06/DE/02.14 71237192 Gültig ab Version 01.03.zz (Gerätefirmware) Betriebsanleitung Proline Promass F 200 HART Coriolis-Durchflussmessgerät...
  • Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Proline Promass F 200 HART Inhaltsverzeichnis Inhaltsverzeichnis Montagekontrolle ..... 25 Hinweise zum Dokument ... . 6 Dokumentfunktion .
  • Seite 4 10.5 Erweiterte Einstellungen ....83 13.3 Endress+Hauser Dienstleistungen ..10.5.1 Sensorabgleich durchführen ..
  • Seite 5 Proline Promass F 200 HART Inhaltsverzeichnis Anhang ......144 17.1 Übersicht zum Bedienmenü ... . . 144 17.1.1 Hauptmenü...

  • Seite 6: Hinweise Zum Dokument

    Hinweise zum Dokument Proline Promass F 200 HART Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszy- klus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.

  • Seite 7: Werkzeugsymbole

    Proline Promass F 200 HART Hinweise zum Dokument 1.2.3 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher A0011220 Innensechskantschlüssel A0011221 Gabelschlüssel A0011222 1.2.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind. A0011182 Zu bevorzugen Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.

  • Seite 8: Dokumentation

    Teil des Lieferumfangs!) • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Zur detaillierten Auflistung der einzelnen Dokumente inklusive Dokumentationscode (→  143) 1.3.1...

  • Seite 9: Grundlegende Sicherheitshinweise

    Kompatibilität des Prozessmessstoffs mit dem Messrohrmaterial abklären. ‣ Beständigkeit aller messstoffberührender Materialien im Prozess sicherstellen. ‣ Spezifizierten Druck- und Temperaturbereich einhalten. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, Endress+Hauser...

  • Seite 10: Restrisiken

    Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen: ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur wenn die Reparatur ausdrücklich erlaubt ist, diese am Gerät durchführen.

  • Seite 11: It-Sicherheit

    Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie- ren. Unterstützung bei dieser Aufgabe kann bei Endress+Hauser angefordert werden. Endress+Hauser...

  • Seite 12: Produktbeschreibung

    Produktbeschreibung Proline Promass F 200 HART Produktbeschreibung Produktaufbau A0014056  1 Wichtige Komponenten eines Messgeräts Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen Messumformergehäuse (inkl. HistoROM) I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Messaufnehmer Endress+Hauser...

  • Seite 13: Warenannahme Und Produktidenti

    • Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Messgerät werden angezeigt.

  • Seite 14: Messumformer-Typenschild

    • Die Kapitel "Weitere Standarddokumentation zum Gerät" (→  8) und "Geräteabhängige Zusatzdokumentation" (→  8) • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild...

  • Seite 15: Messaufnehmer-Typenschild

    Proline Promass F 200 HART Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Ptest: Size: Material: Patents Date: A0017923  3 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) (→  15)

  • Seite 16: Symbole Auf Messgerät

    Warenannahme und Produktidentifizierung Proline Promass F 200 HART 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG!  Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.

  • Seite 17: Lagerung Und Transport

    Proline Promass F 200 HART Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: • In Originalverpackung lagern, um Stoßsicherheit zu gewährleisten. • Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzun- gen im Messrohr.

  • Seite 18: Verpackungsentsorgung

    Lagerung und Transport Proline Promass F 200 HART Verpackungsentsorgung Alle Verpackungsmaterialien sind umweltverträglich und 100% recycelbar: • Messgerät-Umverpackung: Stretchfolie aus Polymer, die der EU Richtlinie 2002/95/EC (RoHS) entspricht. • Verpackung: – Holzkiste, behandelt gemäß Standard ISPM 15, was durch das angebrachte IPPC-Logo bestätigt wird.

  • Seite 19: Montage

    Proline Promass F 200 HART Montage Montage Montagebedingungen Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erfor- derlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. 6.1.1 Montageposition Montageort Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: •...

  • Seite 20: Einbaulage

    Montage Proline Promass F 200 HART Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung).

  • Seite 21: Ein- Und Auslaufstrecken

    Proline Promass F 200 HART Montage Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen (→  21). A0015597 A0015598 Einbaumaße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau"...

  • Seite 22: Beheizung

    Montage Proline Promass F 200 HART Wärmeisolation Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum Messumformer möglichst gering gehalten wird. Für die erforderliche Isolation sind verschiedenste Materialien verwendbar. HINWEIS Überhitzung der Messelektronik durch Wärmeisolierung! ‣ Maximale Isolationshöhe beim Messumformerhals beachten, so dass der Messumfor- merkopf komplett freibleibt.

  • Seite 23: Spezielle Montagehinweise

    Proline Promass F 200 HART Montage 6.1.3 Spezielle Montagehinweise Berstscheibe Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behindert wird. Die Lage der Berstscheibe ist durch einen daneben angebrachten Aufkleber gekenn- zeichnet. Weitere prozessrelevante Informationen (→  135).

  • Seite 24: Messgerät Montieren

    Montage Proline Promass F 200 HART Ein Nullpunktabgleich ist erfahrungsgemäß nur in speziellen Fällen empfehlenswert: • Bei höchsten Ansprüchen an die Messgenauigkeit und geringen Durchflussmengen • Bei extremen Prozess- oder Betriebsbedingungen, z.B. bei sehr hohen Prozesstempera- turen oder sehr hoher Viskosität des Messstoffes.

  • Seite 25: Anzeigemodul Drehen

    Proline Promass F 200 HART Montage max. 350° 8 mm 8 mm A0013713 1. Befestigungsschraube lösen. 2. Gehäuse in die gewünschte Position drehen. 3. Befestigungsschraube fest anziehen. 6.2.5 Anzeigemodul drehen 3 mm A0013905 1. Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel lösen.
  • Seite 26 Montage Proline Promass F 200 HART Wurde die richtige Einbaulage für den Messaufnehmer gewählt ? • Gemäß Messaufnehmertyp  • Gemäß Messstofftemperatur • Gemäß Messstoffeigenschaften (ausgasend, feststoffbeladen) Stimmt die Pfeilrichtung auf dem Messaufnehmer-Typenschild mit der tatsächlichen Messstoff-  Fließrichtung in der Rohrleitung überein (→  20)? Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? ...

  • Seite 27: Elektrischer Anschluss

    Proline Promass F 200 HART Elektrischer Anschluss Elektrischer Anschluss Das Messgerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Mess- gerät einen Schalter oder Leistungsschalter zu, mit welchem die Versorgungsleitung leicht vom Netz getrennt werden kann. Anschlussbedingungen 7.1.1 Benötigtes Werkzeug •...

  • Seite 28: Klemmenbelegung

    Elektrischer Anschluss Proline Promass F 200 HART 7.1.3 Klemmenbelegung Messumformer Anschlussvariante 4-20 mA HART mit weiteren Ausgängen A0013570 A0018161 Maximale Anzahl an Klemmen, ohne integrierten Über- Maximale Anzahl an Klemmen, mit integriertem spannungsschutz Überspannungsschutz Ausgang 1 (passiv): Versorgungsspannung und Signalübertragung Ausgang 2 (passiv): Versorgungsspannung und Signalübertragung...

  • Seite 29: Messgerät Vorbereiten

    Proline Promass F 200 HART Elektrischer Anschluss Bürde Bürde beim Stromausgang: 0…500 Ω, abhängig von der externen Versorgungsspannung des Speisegeräts Berechnung der maximalen Bürde Um eine ausreichende Klemmenspannung am Gerät sicherzustellen, muss abhängig von der Versorgungsspannung des Speisegeräts (U ) die maximale Bürde (R ) inklusive Lei- tungswiderstand eingehalten werden.

  • Seite 30: Messgerät Anschließen

    Elektrischer Anschluss Proline Promass F 200 HART Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten. ‣ Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex- Dokumentation beachten.

  • Seite 31: Kabel Entfernen

    Proline Promass F 200 HART Elektrischer Anschluss Kabel entfernen 3 (0.12) mm (in) A0013835 ‣ Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken und gleichzei- tig das Kabelende aus der Klemme ziehen.

  • Seite 32: Schutzart Sicherstellen

    Elektrischer Anschluss Proline Promass F 200 HART Schutzart sicherstellen Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclos- ure. Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem elektrischen Anschluss durchführen: 1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls die Dichtungen trocknen, reinigen oder ersetzen.

  • Seite 33: Bedienungsmöglichkeiten

    Proline Promass F 200 HART Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0015607 Vor-Ort-Bedienung via Anzeigemodul Computer mit Bedientool (z.B. FieldCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Communicator 475 Automatisierungssystem (z.B. SPS) Endress+Hauser...

  • Seite 34: Aufbau Und Funktionsweise Des Bedienmenüs

    Bedienungsmöglichkeiten Proline Promass F 200 HART Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht mit Menüs und Parametern (→  144) Bedienmenü für Bediener und Instandhalter Language Betrieb Language Parameter 1 Parameter n Untermenü 1 Untermenü n...

  • Seite 35: Bedienphilosophie

    Proline Promass F 200 HART Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet. Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus. Menü Anwenderrolle und Aufgaben Inhalt/Bedeutung Sprache aufgabenorientiert Rolle "Bediener", "Instandhalter" Festlegen der Bediensprache Aufgaben im laufenden Messbetrieb: Betrieb •...

  • Seite 36: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Bedienungsmöglichkeiten Proline Promass F 200 HART Zugriff auf Bedienmenü via Vor-Ort-Anzeige 8.3.1 Betriebsanzeige X X X X X X X 1120.50 kg/h A0016501 Betriebsanzeige Messstellenbezeichnung (→  58) Statusbereich Anzeigebereich für Messwerte (4-zeilig) Bedienelemente (→  42) Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: •...

  • Seite 37: Anzeigebereich

    Proline Promass F 200 HART Bedienungsmöglichkeiten Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgröße Messkanalnummer Diagnoseverhalten ↓ ↓ ↓ Beispiel A0013962 A0013945 A0013948 Erscheint nur, wenn zu die- ser Messgröße ein Diagno- seereignis vorliegt. Messgrößen...

  • Seite 38: Navigieransicht

    Bedienungsmöglichkeiten Proline Promass F 200 HART 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Messstoff wählen Zugriff Anzeige Messstoff wählen Bediener Flüssigkeit Status Verrieg. Anzeige A0013993-DE A0013995-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente (→  42)

  • Seite 39: Verriegelung

    Proline Promass F 200 HART Bedienungsmöglichkeiten Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" A0013973 • Links im Navigationspfad im Menü "Betrieb" Setup Erscheint: • Im Menü neben der Auswahl "Setup" A0013974 • Links im Navigationspfad im Menü "Setup"...

  • Seite 40: Editieransicht

    Bedienungsmöglichkeiten Proline Promass F 200 HART 8.3.3 Editieransicht Zahleneditor Texteditor A0013941 A0013999 Editieransicht Anzeigebereich der eingegebenen Werte Eingabemaske Bedienelemente (→  42) Eingabemaske In der Eingabemaske des Zahlen- und Texteditors stehen folgende Eingabe- und Bedien- symbole zur Verfügung: Zahleneditor Symbol Bedeutung Auswahl der Zahlen von 0...9...
  • Seite 41 Proline Promass F 200 HART Bedienungsmöglichkeiten Auswahl der Buchstaben von A...Z. ABC _ … A0013997 Auswahl der Buchstaben von a...z. abc _ … A0019094 Auswahl der Sonderzeichen. "'^ _ … ~& A0019095 Bestätigt Auswahl. A0013985 Wechselt in die Auswahl der Korrekturwerkzeuge.

  • Seite 42: Bedienelemente

    Bedienungsmöglichkeiten Proline Promass F 200 HART 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. A0013969 Bei Text- und Zahleneditor Bewegt in der Eingabemaske den Markierungsbalken nach links (rückwärts).
  • Seite 43 Proline Promass F 200 HART Bedienungsmöglichkeiten • Setup • Datensicherung Anzeige • Simulation Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. 2 s auf  drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup 20.50 Datensicher.Anz. Simulation...

  • Seite 44: Navigieren Und Aus Liste Wählen

    Bedienungsmöglichkeiten Proline Promass F 200 HART 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.

  • Seite 45: Hilfetext Aufrufen

    Proline Promass F 200 HART Bedienungsmöglichkeiten Navigationspfad Menü "Experte" → Direktzugriff Der Direktzugriffscode besteht aus einer 4-stelligen Nummer und der Kanalnummer, die den Kanal einer Prozessgröße identifiziert: z.B. 0914-1. Dieser erscheint während der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.

  • Seite 46: Parameter Ändern

    Bedienungsmöglichkeiten Proline Promass F 200 HART 8.3.9 Parameter ändern Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen (→  40), zur Erläuterung der Bedienelemente (→  42) Beispiel: Die Messstellenbezeichnung im Parameter "Tag description" von 001-FT-101 auf 001-FT-102 ändern...

  • Seite 47: Anwenderrollen Und Ihre Zugriffsrechte

    Proline Promass F 200 HART Bedienungsmöglichkeiten 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener" und "Instandhalter" haben einen unterschiedlichen Schreibzugriff auf die Parameter, wenn der Kunde einen anwenderspezifischen Freigabe- code definiert. Dieser schützt die Gerätekonfiguration via Vor-Ort-Anzeige vor unerlaub- tem Zugriff (→...

  • Seite 48: Zugriff Auf Bedienmenü Via Bedientool

    Bedienungsmöglichkeiten Proline Promass F 200 HART Versucht der Anwender auf das Bedienmenü zuzugreifen, während die Tastenverrie- gelung aktiviert ist, erscheint die Meldung Tastensperre ein. Tastenverriegelung ausschalten ‣ Die Tastenverriegelung ist eingeschaltet. Die Tasten  +  +  gleichzeitig drücken.

  • Seite 49: Bedientool Anschließen

    Computer mit Bedientool (z.B. FieldCare, AMS Device Manager, SIMATIC PDM) Commubox FXA195 (USB) Field Xpert SFX350 oder SFX370 VIATOR Bluetooth-Modem mit Anschlusskabel Messumformer Via Service-Schnittstelle (CDI) A0014019 Service-Schnittstelle (CDI = Endress+Hauser Common Data Interface) des Messgeräts Commubox FXA291 Computer mit Bedientool "FieldCare" mit COM DTM "CDI Communication FXA291" Endress+Hauser...

  • Seite 50: Field Xpert Sfx350, Sfx370

    8.4.3 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.

  • Seite 51: Ams Device Manager

    Proline Promass F 200 HART Bedienungsmöglichkeiten Bedienoberfläche Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Xxxxxx Masseflusseinheit: kg/h Zugriffsrechte Bediensoftware Instandhalter Volumenflusseinheit: m /h ³ Betrieb – Setup Messstellenbezeichnung Xxxxxx Systemeinheiten – Masseflusseinheit kg/h...

  • Seite 52: Field Communicator 475

    Bedienungsmöglichkeiten Proline Promass F 200 HART 8.4.6 Field Communicator 475 Funktionsumfang Industrie-Handbediengerät von Emerson Process Management für die Fernparametrie- rung und Messwertabfrage via HART-Protokoll. Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben (→  53) Endress+Hauser...

  • Seite 53: Systemintegration

    Proline Promass F 200 HART Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.03.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild (→  14) • Parameter Firmware-Version Diagnose → Geräteinfo → Firmware-Version Freigabedatum Firmware-Version 02.2014 Hersteller-ID...

  • Seite 54: Weitere Einstellungen

    Systemintegration Proline Promass F 200 HART Die Zuordnung der Messgrößen zu den dynamischen Variablen lässt sich via Vor-Ort- Bedienung und Bedientool mithilfe folgender Parameter verändern und frei zuordnen: • Experte → Kommunikation → HART-Ausgang → Zuordnung PV • Experte → Kommunikation → HART-Ausgang → Zuordnung SV •...
  • Seite 55 Proline Promass F 200 HART Systemintegration Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Burst-Modus 1…2 Aktivierung des HART-Burst-Modus für die • Aus Burst-Nachricht X. • An Ein externer Druck- oder Temperatur- sensor muss sich ebenfalls im Burst- Modus befinden. Burst-Kommando 1…2 Auswahl des HART-Kommandos, welches •...
  • Seite 56 Systemintegration Proline Promass F 200 HART Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Burst-Triggermodus Auswahl des Ereignisses, welches die Burst- • Kontinuierlich Kontinuierlich Nachricht X auslöst. • Bereich • Überschreitung • Option Kontinuierlich: • Unterschreitung Die Nachricht wird zeitgesteuert ausge- • Änderung löst, mindestens im Abstand der vorgege- benen Zeitspanne im Parameter Burst min Zeitspanne.

  • Seite 57: Inbetriebnahme

    Proline Promass F 200 HART Inbetriebnahme Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: Sicherstellen, dass die Einbau- und Anschluss- kontrolle durchgeführt sind. • Checkliste "Montagekontrolle" (→  25) • Checkliste "Anschlusskontrolle" (→  32) 10.2 Messgerät einschalten Nach erfolgreicher Installations- und Funktionskontrolle das Messgerät einschalten.

  • Seite 58: Messstellenbezeichnung Festlegen

    Inbetriebnahme Proline Promass F 200 HART X X X X X X X 20.50 0104-1 Hauptmenü Language Deutsch Betrieb Setup Hauptmenü Betrieb Setup Diagnose / ../Setup Messstoffwahl XXXXXXXXX XXXXXXXXX A0014007-DE  11 Am Beispiel der Vor-Ort-Anzeige Übersicht zu den Wizards im Menü "Setup"...

  • Seite 59: Navigation

    Proline Promass F 200 HART Inbetriebnahme XXXXXXXXX A0013375  12 Kopfzeile der Betriebsanzeige mit Messstellenbezeichnung Messstellenbezeichnung Navigation Menü "Setup" → Messstellenbezeichnung Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe Werkseinstellung Messstellenbezeichnung Bezeichnung für Messstelle eingeben. Max. 32 Zeichen wie Buchsta- Promass ben, Zahlen oder Sonderzei- chen (z.B.
  • Seite 60 Inbetriebnahme Proline Promass F 200 HART Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Masseflusseinheit Einheit für Massefluss wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/h Auswirkung • lb/min Die gewählte Einheit gilt für: • Ausgang • Schleichmenge • Simulationswert Prozessgröße Masseeinheit Einheit für Masse wählen.

  • Seite 61: Messstoff Auswählen Und Einstellen

    Proline Promass F 200 HART Inbetriebnahme 10.4.3 Messstoff auswählen und einstellen Der Wizard Messstoffwahl führt den Anwender systematisch durch alle Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoff wählen Verlauf des Wizards Messstoff wählen...
  • Seite 62 Inbetriebnahme Proline Promass F 200 HART Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Temp.koeffizient Schallgeschwin- Temperaturkoeffizient der Schallgeschwin- Positive Gleitkommazahl 0 (m/s)/K digkeit digkeit vom Gas eingeben. Druckkompensation Art der Druckkompensation wählen. • Aus • Fester Wert • Eingelesener Wert Druckwert Wert für Prozessdruck eingeben, der bei der...

  • Seite 63: Stromausgang Konfigurieren

    Proline Promass F 200 HART Inbetriebnahme 10.4.4 Stromausgang konfigurieren Der Wizard "Stromausgang 1…2" führt den Anwender systematisch durch alle Parame- ter, die für die Konfiguration des jeweiligen Stromausgangs eingestellt werden müssen. Navigation Menü "Setup" → Stromausgang 1…2 Verlauf des Wizards...
  • Seite 64 Inbetriebnahme Proline Promass F 200 HART Normvolumenfluss Normdichte Normvolumen- Normdichte- fluss-Einheit einheit Normvolumen- fluss-Berechnung Berechnete Feste Normdichte Normdichte Normdichte- Linearer Aus- einheit dehnungs- koeffizient Quadratischer Feste Normdichte Ausdehnungs- koeffizient Temperatur- einheit Referenz- temperatur Strombereich 4...20 mA Fester 4...20 mA US 4...20 mA...
  • Seite 65 Proline Promass F 200 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Stromausgang – Prozessgröße für Stromaus- • Aus Massefluss gang wählen. • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Trägerrohrtempe- ratur •...

  • Seite 66: Impuls-/Frequenz-/Schaltausgang Konfigurieren

    Inbetriebnahme Proline Promass F 200 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Linearer Ausdehnungskoeffizient In Parameter Normvolumen- Linearen, messstoffspezifi- Gleitkommazahl mit fluss-Berechnung ist folgende schen Ausdehnungskoeffizient Vorzeichen Option gewählt: für Normdichteberechnung Berechnete Normdichte eingeben. Quadratischer Ausdehnungskoeffi- – Bei Messstoffen mit nicht...

  • Seite 67: Verlauf Des Wizards Für Impulsausgang

    Proline Promass F 200 HART Inbetriebnahme Verlauf des Wizards für Impulsausgang Betriebsart Impuls Zuord. Impuls Normvolumen- Massefluss Volumenfluss fluss Normvolumen- Masseeinheit Volumeneinheit einh. Normvolumen- fluss Feste Berech. Normdichte Normdich. Normdichteeinh. Lin. Ausd.koeff. Feste Quad. Normdichte Ausd.koeff Temperatureinh. Referenztemp. Impulswertigkeit Impulsbreite Fehlerverhalten Invert.
  • Seite 68 Inbetriebnahme Proline Promass F 200 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Masseeinheit – Einheit für Masse wählen. Einheiten-Auswahl- Abhängig vom Land: liste • kg Auswirkung • lb Die gewählte Einheit wird übernommen von: Parameter Masseflusseinheit Volumeneinheit – Einheit für Volumen wählen.
  • Seite 69 Proline Promass F 200 HART Inbetriebnahme Frequenzausgang Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang 1…2 Verlauf des Wizards für Frequenzausgang Betriebsart Frequenz Zuord. Frequenz Volumenfluss Dichte Temperatur Normvol.fluss Normdichte Massefluss Volumenfl.- Dichte- Temperatur- einh. einheit einh. Massefluss- Normdichte- Normvol.fl.einh. einh. einh. Anfangsfrequenz Endfrequenz Wert Anfangfreq.
  • Seite 70 Inbetriebnahme Proline Promass F 200 HART Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Betriebsart Ausgang als Impuls-, Frequenz oder Schalt- • Impuls Impuls ausgang festlegen. • Frequenz • Schalter Zuordnung Frequenzausgang Prozessgröße für Frequenzausgang wählen. • Aus • Massefluss • Volumenfluss •...
  • Seite 71 Proline Promass F 200 HART Inbetriebnahme Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Fehlerverhalten Ausgangsverhalten bei Gerätealarm festle- • Aktueller Wert 0 Hz gen. • Definierter Wert • 0 Hz Fehlerfrequenz Wert für Frequenzausgabe bei Gerätealarm 0,0…1 250,0 Hz 0,0 Hz eingeben. Invertiertes Ausgangssignal Ausgangssignal umkehren.

  • Seite 72: Werkseinstellung

    Inbetriebnahme Proline Promass F 200 HART Betriebsart Schalter Funkt. Schaltausg Richtungs- Grenzwert Status überw. Zuord. Zuord. Zuordnung Grenzwert Ri.überw. Status Masse- Volumen- Normvolu- Masse- Normvol- Norm- Summenz. Überw. Schleich- fluss umenfluss dichte 1/2/3 fluss fluss menfluss Teilfüll. menge Volumen- Tempe-...
  • Seite 73 Proline Promass F 200 HART Inbetriebnahme Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Grenzwert Prozessgröße für Grenzwertfunktion wählen. • Massefluss Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Summenzähler 1 • Summenzähler 2 • Summenzähler 3 Zuordnung Überwachung Durch- Prozessgröße für Überwachung ihrer Durch-...

  • Seite 74: Vor-Ort-Anzeige Konfigurieren

    Inbetriebnahme Proline Promass F 200 HART Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Fehlerverhalten Ausgangsverhalten bei Gerätealarm festle- • Aktueller Status Offen gen. • Offen • Geschlossen Invertiertes Ausgangssignal Ausgangssignal umkehren. • Nein Nein • Ja 10.4.6 Vor-Ort-Anzeige konfigurieren Der Wizard Anzeige führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Vor-Ort-Anzeige eingestellt werden können.

  • Seite 75: Hart-Eingang Konfigurieren

    Proline Promass F 200 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Darstellung der Messwerte für Vor-Ort- • 1 Wert groß 1 Wert groß Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte • 1 Wert groß + 2 Werte •...
  • Seite 76 Inbetriebnahme Proline Promass F 200 HART Einlesemodus Burst-Netzwerk Master-Netzwerk Zuord. Prozessgr. Zuord. Prozessgr. Prozessdruck Prozessdruck Burst-Kommando Geräte-ID Gerätetyp Hersteller-ID Burst-Kommando Kommando 1 Kommando 3 Kommando 9 Kommando 33 Slot-Nummer Timeout Fehlerverhalten Fehlerwert Ende Wizard A0016338-DE  21 Wizard "HART-Eingang" im Menü "Setup"...

  • Seite 77: Ausgangsverhalten Konfigurieren

    Proline Promass F 200 HART Inbetriebnahme Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Timeout Wartefrist auf Prozessgröße vom externen 1…120 s Gerät eingeben. Wenn die Wartefrist überschritten wird, wird die Diagnosemeldung F410 Datenübertragung ausgegeben. Fehlerverhalten Verhalten festlegen, wenn Prozessgröße • Alarm Alarm vom externen Gerät ausbleibt.
  • Seite 78 Inbetriebnahme Proline Promass F 200 HART Verlauf des Wizards Schwankungsgrad Durchfluss Leicht Moderat Stark Dämpfung Dämpfung Dämpfung Anzeige Anzeige Anzeige Dämpfung Dämpfung Dämpfung Ausgang 1 Ausgang 1 Ausgang 1 Dämpfung Dämpfung Dämpfung Ausgang 2 Ausgang 2 Ausgang 2 Messmodus Ausgang 1 Kompensation Förder-/Rückfluss-...
  • Seite 79 Proline Promass F 200 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Schwankungsgrad Durchfluss – Grad der Dämpfung für Aus- • Leicht Moderat gangssignale wählen. • Moderat • Stark Dämpfung Anzeige – Reaktionszeit der Vor-Ort- 0,0…999,9 s 0,0 s Anzeige auf Messwertschwan- kungen einstellen.
  • Seite 80 Inbetriebnahme Proline Promass F 200 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Einschaltpunkt Schleichmengenun- – Einschaltpunkt für Schleich- Positive Gleitkomma- 0 kg/h terdrück. mengenunterdrückung einge- zahl ben. Ausschaltpunkt Schleichmengenun- – Ausschaltpunkt für Schleich- 0…100,0 % 50 % terdrück. mengenunterdrückung einge- ben.

  • Seite 81: Schleichmenge Konfigurieren

    Proline Promass F 200 HART Inbetriebnahme 10.4.9 Schleichmenge konfigurieren Der Wizard Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt wer- den müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung Verlauf des Wizards Zuordnung Prozessgröße Massefluss...

  • Seite 82: Überwachung Der Rohrfüllung Konfigurieren

    Inbetriebnahme Proline Promass F 200 HART 10.4.10 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr...

  • Seite 83: Erweiterte Einstellungen

    Proline Promass F 200 HART Inbetriebnahme 10.5 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Menü "Setup" → Erweitertes Setup Navigation zum Untermenü "Erweiteres Setup" X X X X X X X 20.50 Hauptmenü...

  • Seite 84: Sensorabgleich Durchführen

    Inbetriebnahme Proline Promass F 200 HART Anzeige (→  86) Heartbeat Setup Datensicherung Anzei- (→  88) gemodul Administration → Freigabecode definie- (→  91) Gerät zurücksetzen (→  113) Bestellmerkmal Weitere Zulassung, Option LA "SIL", siehe geräteabhängige Zusatzdokumentation Bestellmerkmal "Anwendungspaket", Option EB "Heartbeat Verification", siehe Sonderdokumentation zum Gerät...
  • Seite 85 Proline Promass F 200 HART Inbetriebnahme Fehlerverhalten Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße Prozessgröße für Summenzähler wählen. • Aus Massefluss • Volumenfluss • Massefluss • Normvolumenfluss Einheit Summenzähler Einheit für Prozessgröße vom Summenzäh- Einheiten-Auswahlliste ler wählen. Betriebsart Summenzähler Für Summenzähler festlegen, wie der Durch-...

  • Seite 86: Weitere Anzeigenkonfigurationen Durchführen

    Inbetriebnahme Proline Promass F 200 HART 10.5.3 Weitere Anzeigenkonfigurationen durchführen Im Untermenü "Anzeige" können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige Aufbau des Untermenüs Anzeige → Format Anzeige 1.
  • Seite 87 Proline Promass F 200 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Darstellung der Messwerte für Vor-Ort- • 1 Wert groß 1 Wert groß Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte • 1 Wert groß + 2 Werte •...

  • Seite 88: Konfiguration Verwalten

    Inbetriebnahme Proline Promass F 200 HART Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Language Sprache der Vor-Ort-Anzeige einstellen. • English English • Deutsch • Français • Español • Italiano • Nederlands • Portuguesa • Polski • русский язык (Russian) • Svenska • Türkçe •...

  • Seite 89: Funktionsumfang Von Parameter "Parameter "Konfigurationsdaten Ver

    Proline Promass F 200 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl Werkseinstellung Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Tage (d), Stunden (h), Minuten – Zeitpunkt in Betrieb ist. (m), Sekunden (s) Letzte Datensicherung Zeigt die Betriebszeit, wann die letzte Daten- Tage (d), Stunden (h), Minuten –...
  • Seite 90 Inbetriebnahme Proline Promass F 200 HART Simulation Stromausgang Wert Stromausgang Simulation Frequenzausgang Wert Frequenzausgang Simulation Impulsausgang Wert Impulsausgang Simulation Schaltausgang Schaltzustand Simulation Gerätealarm Kategorie Diagnoseereignis Simulation Diagnoseereignis Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation •...

  • Seite 91: Zugriff

    Proline Promass F 200 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Schaltzustand In Parameter Simulation Zustand vom Schaltausgang • Offen Offen Schaltausgang ist Option An für die Simulation wählen. • Geschlossen gewählt. Simulation Gerätealarm – Gerätealarm ein und ausschal- • Aus ten.

  • Seite 92: Immer Änderbare Parameter Via Vor-Ort-Anzeige

    Inbetriebnahme Proline Promass F 200 HART • Ist der Schreibzugriff via Freigabecode aktiviert, kann er auch nur über diesen wie- der deaktiviert werden (→  47). • Mit welcher Anwenderrolle der Benutzer aktuell via Vor-Ort-Anzeige angemeldet ist, zeigt Parameter Zugriffsrechte Anzeige. Navigationspfad: Menü "Betrieb"...
  • Seite 93 Proline Promass F 200 HART Inbetriebnahme 3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den Verriegelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums aufstecken.  Anzeigemodul steckt am Rand des Elektronikraums. A0013909 4. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardware-Schreibschutz aktiviert.

  • Seite 94: Betrieb

    Betrieb Proline Promass F 200 HART Betrieb 11.1 Status der Geräteverriegelung ablesen Welche Schreibschutzarten gerade aktiv sind, kann mithilfe von Parameter Status Verrie- gelung festgestellt werden. Navigation Menü "Betrieb" → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter "Zugriffsrechte Anzeige"...

  • Seite 95: Summenzähler

    Proline Promass F 200 HART Betrieb Temperatur Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Massefluss Zeigt aktuell gemessenen Massefluss. Gleitkommazahl mit Vorzei- 1 kg/h chen Volumenfluss Zeigt aktuell gemessenen Volumenfluss. Gleitkommazahl mit Vorzei- 0 l/h chen Normvolumenfluss Zeigt aktuell berechneten Normvolumen-...

  • Seite 96: Messgerät An Prozessbedingungen Anpassen

    Betrieb Proline Promass F 200 HART Navigation Menü "Diagnose" → Messwerte → Ausgangsgrößen Aufbau des Untermenüs Ausgangsgrößen → Ausgangsstrom Gemessener Stromausgang Klemmenspannung 1 Impulsausgang Ausgangsfrequenz Schaltzustand Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Ausgangsstrom 1…2 Zeigt aktuell berechneten Stromwert vom 3,59…22,5 mA...

  • Seite 97: Messwerthistorie Anzeigen

    Proline Promass F 200 HART Betrieb Optionen Beschreibung Zurücksetzen + Starten Der Summenzähler wird auf Wert 0 zurückgesetzt und die Summierung erneut gestartet. Vorwahlmenge + Starten Der Summenzähler wird auf seinen definierten Startwert aus Parameter Vorwahl- menge gesetzt und die Summierung erneut gestartet.
  • Seite 98 Betrieb Proline Promass F 200 HART A0016357  26 Diagramm eines Messwertverlaufs • x-Achse: Zeigt je nach Anzahl der gewählten Kanäle 250 bis 1000 Messwerte einer Pro- zessgröße. • y-Achse: Zeigt die ungefähre Messwertspanne und passt diese kontinuierlich an die lau- fende Messung an.
  • Seite 99 Proline Promass F 200 HART Betrieb Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Speicherintervall Speicherintervall für die Messwertspeiche- 1,0…3 600,0 s 10,0 s rung definieren, das den zeitlichen Abstand der einzelnen Datenpunkte im Datenspei- cher bestimmt. Datenspeicher löschen Gesamten Datenspeicher löschen. • Abbrechen Abbrechen •...

  • Seite 100: Diagnose Und Störungsbehebung

    Diagnose und Störungsbehebung Proline Promass F 200 HART Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen (→  30).
  • Seite 101 Proline Promass F 200 HART Diagnose und Störungsbehebung Zum Zugriff Fehler Mögliche Ursachen Behebung Kein Schreibzugriff auf Parameter Hardware-Schreibschutz aktiviert Verriegelungsschalter auf Haupt- möglich elektronikmodul in Position OFF bringen (→  92). Kein Schreibzugriff auf Parameter Aktuelle Anwenderrolle hat einge- 1.

  • Seite 102: Diagnoseinformation Auf Vor-Ort-Anzeige

    Diagnose und Störungsbehebung Proline Promass F 200 HART 12.2 Diagnoseinformation auf Vor-Ort-Anzeige 12.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Dia- gnosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...

  • Seite 103: Diagnoseinformation

    Proline Promass F 200 HART Diagnose und Störungsbehebung Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. A0013961 • Bei Vor-Ort-Anzeige mit Touch-Control: Die Hintergrundbeleuchtung wechselt auf rot.

  • Seite 104: Behebungsmaßnahmen Aufrufen

    Diagnose und Störungsbehebung Proline Promass F 200 HART 12.2.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...

  • Seite 105: Behebungsmaßnahmen Aufrufen

    Proline Promass F 200 HART Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C) Setup Diagnose 1: C485 Simulation Prozessgröße...

  • Seite 106: Diagnoseinformationen Anpassen

    Diagnose und Störungsbehebung Proline Promass F 200 HART Der Anwender befindet sich innerhalb des Menüs Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.

  • Seite 107: Übersicht Zu Diagnoseinformationen

    Proline Promass F 200 HART Diagnose und Störungsbehebung Symbol Bedeutung Außerhalb der Spezifikation Das Gerät wird betrieben: • Außerhalb seiner technischen Spezifikationsgrenzen (z.B. außerhalb des Prozesstempe- raturbereichs) A0013958 • Außerhalb der vom Anwender vorgenommenen Parametrierung (z.B. maximaler Durch- fluss in Parameter 20 mA-Wert) No effect Hat keinen Einfluss auf den Condensed Status.
  • Seite 108 Diagnose und Störungsbehebung Proline Promass F 200 HART Diagnosever- Diagnose- Statussignal Kurztext Behebungsmaßnahmen halten nummer [ab Werk] [ab Werk] Diagnose zur Elektronik Software inkompatibel 1. Software prüfen Alarm 2. Hauptelektronik flashen oder tau- schen Module inkompatibel 1. Elektronikmodule prüfen Alarm 2.
  • Seite 109 Proline Promass F 200 HART Diagnose und Störungsbehebung Diagnosever- Diagnose- Statussignal Kurztext Behebungsmaßnahmen halten nummer [ab Werk] [ab Werk] Stromausgang 1…2 1. Prozess prüfen Warning 2. Einstellung Stromausgang prüfen Frequenzausgang 1.Prozess prüfen Warning 2.Einstellung Frequenzausgang prü- Impulsausgang 1.Prozess prüfen Warning 2.Einstellung Impulsausgang prüfen...

  • Seite 110: Anstehende Diagnoseereignisse

    Diagnose und Störungsbehebung Proline Promass F 200 HART Diagnosever- Diagnose- Statussignal Kurztext Behebungsmaßnahmen halten nummer [ab Werk] [ab Werk] Messrohr schwingt 1. Prozessbedingungen prüfen 2. Alarm nicht Spannung erhöhen 3. Hauptelektr. oder Sensor prüfen Messstoff inhomogen 1.Prozessbedingungen prüfen Warning 2.Systemdruck erhöhen Messstoff ungeeignet 1.

  • Seite 111: Diagnoseliste

    Proline Promass F 200 HART Diagnose und Störungsbehebung Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Betriebszeit ab Neustart – Tage (d), Stunden (h), Minuten (m), Sekunden (s) Betriebszeit – Zeigt, wie lange das Gerät bis Tage (d), Stunden – zum jetzigen Zeitpunkt in (h), Minuten (m), Betrieb ist.

  • Seite 112: Ereignis-Logbuch Filtern

    Diagnose und Störungsbehebung Proline Promass F 200 HART Jedem Ereignis ist neben der Betriebszeit seines Auftretens noch ein Symbol zugeordnet, ob das Ereignis aufgetreten oder beendet ist: • Diagnoseereignis – : Auftreten des Ereignisses – : Ende des Ereignisses • Informationsereignis : Auftreten des Ereignisses Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses:...

  • Seite 113: Messgerät Zurücksetzen

    Proline Promass F 200 HART Diagnose und Störungsbehebung Informationsereignis Ereignistext I1189 Gerätesicherung verglichen I1209 Dichteabgleich ok I1221 Fehler bei Nullpunktabgleich I1222 Nullpunktabgleich ok I1227 Sensor-Notbetrieb aktiviert I1228 Sensor-Notbetrieb fehlgeschlagen I1256 Anzeige: Zugriffsrechte geändert I1264 Sicherheitssequenz abgebrochen I1335 Firmware geändert I1397 Fieldbus: Zugriffsrechte geändert...
  • Seite 114 Diagnose und Störungsbehebung Proline Promass F 200 HART Erweiterter Bestellcode 2 Erweiterter Bestellcode 3 ENP-Version Geräterevision Geräte-ID Gerätetyp Hersteller-ID Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenbezeichnung Bezeichnung für Messstelle eingeben. Max. 32 Zeichen wie Buchsta- Promass ben, Zahlen oder Sonderzei- chen (z.B.

  • Seite 115: 12.11 Firmware-Historie

    Proline Promass F 200 HART Diagnose und Störungsbehebung 12.11 Firmware-Historie Frei- Firm- Bestell- Firmware-Änderungen Dokumentations- Dokumentation gabe- ware- merkmal datum Version "Firmware Version" 06.2010 01.00.zz Option 78 Original-Firmware Betriebsanleitung BA01027D/06/DE/06.10 Beschreibung GP01009D/06/DE/06.10 Geräteparameter Handbuch zur SD00147D/06/DE/01.11 Funktionalen Sicherheit 07.2011 01.01.zz Option 76 •...
  • Seite 116 Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Dow- nload • Folgende Details angeben: – Produktwurzel: z.B. 8E2B –...

  • Seite 117: Wartung

    • Die für das Messgerät zulässige maximale Messstofftemperatur beachten (→  134). 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.

  • Seite 118: Reparatur

    • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.

  • Seite 119: Endress+Hauser Dienstleistungen

    • Lässt sich über Parameter Seriennummer im Untermenü Geräteinformation aus- lesen (→  113). 14.3 Endress+Hauser Dienstleistungen Informationen über Service und Ersatzteile sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich. 14.4 Rücksendung Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden.

  • Seite 120: Zubehör

    Zubehör Proline Promass F 200 HART Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 121: Zum Messaufnehmer

    Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen. Bei Verwendung von Öl als Heizmedium ist mit Endress+Hauser Rück- sprache zu halten. Heizmäntel können nicht mit Messaufnehmern kombiniert werden, die eine Berst- scheibe enthalten.

  • Seite 122: Servicespezifisches Zubehör

    Betrieb der Messgeräte. Zu jedem Messgerät stehen über den gesamten Lebenszyklus alle relevanten Informationen zur Verfügung: z.B. Gerätestatus, Ersatzteile, gerätespezifische Dokumentation. Die Anwendung ist bereits mit den Daten Ihrer Endress+Hauser Geräte gefüllt; auch die Pflege und Updates des Datenbestandes übernimmt Endress+Hauser. W@M ist verfügbar: •...
  • Seite 123 Proline Promass F 200 HART Zubehör RNS221 Speisegerät zur Stromversorgung von zwei 2-Leiter Messgeräten ausschließlich im Nicht-Ex Bereich. Über die HART-Kommunikationsbuchsen ist eine bidirektionale Kommunikation möglich. Zu Einzelheiten: Dokument "Technische Information" TI00081R und Kurzan- leitung KA00110R Cerabar M Das Druckmessgerät zur Messung von Absolut- und Relativdruck von Gasen, Dämpfen und Flüssigkeiten.

  • Seite 124: Technische Daten

    Technische Daten Proline Promass F 200 HART Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen die die prozessberührenden Materialien hinreichend...
  • Seite 125 Um die Messgenauigkeit bestimmter Messgrößen zu erhöhen oder für Gase den Normvo- lumenfluss zu berechnen, kann das Automatisierungssystem kontinuierlich den Betriebs- druck in das Messgerät schreiben. Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S.

  • Seite 126: Ausgang

    Technische Daten Proline Promass F 200 HART HART-Protokoll Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über das HART-Protokoll. Das Druckmessgerät muss folgende protokollspezifische Funktionen unterstützen: • HART-Protokoll • Burst-Modus 16.4 Ausgang Ausgangssignal Stromausgang Stromausgang 1 4-20 mA HART (passiv)

  • Seite 127: Ausfallsignal

    Proline Promass F 200 HART Technische Daten Schaltverzögerung Einstellbar: 0…100 s Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert – Massefluss – Volumenfluss – Normvolumenfluss – Dichte – Normdichte – Temperatur – Summenzähler 1...3 • Überwachung Durchflussrichtung •...

  • Seite 128: Energieversorgung

    Technische Daten Proline Promass F 200 HART Statussignal gemäß NAMUR-Empfehlung NE 107 Bedientool • Via digitale Kommunikation: HART-Protokoll • Via Service-Schnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Bürde (→  29) Schleichmengenunter- Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar.
  • Seite 129 Proline Promass F 200 HART Technische Daten Leistungsaufnahme Messumformer Bestellmerkmal Maximale "Ausgang" Leistungsaufnahme Option A: 4-20 mA HART 770 mW Option B: 4-20 mA HART, • Betrieb mit Ausgang 1: 770 mW Impuls-/Frequenz-/Schaltausgang • Betrieb mit Ausgang 1 und 2: 2 770 mW Option C: 4-20 mA HART, 4-20 mA •...

  • Seite 130: Leistungsmerkmale

    Technische Daten Proline Promass F 200 HART 16.6 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO 11631 • Wasser mit +15…+45 °C (+59…+113 °F) bei 2…6 bar (29…87 psi) • Angaben laut Kalibrationsprotokoll • Angaben zur Messabweichung basieren auf akkreditierten Kalibrieranlagen, die auf ISO 17025 rückgeführt sind.

  • Seite 131: Grund-Wiederholbarkeit

    Proline Promass F 200 HART Technische Daten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 45 000 4 500 2 250 70 000 7 000 3 500 1 400 US-Einheiten 1:10 1:20 1:50 1:100 1:500 [inch]...

  • Seite 132: Einfluss Messstofftempera-Massefluss And Volumenfluss Tur

    Technische Daten Proline Promass F 200 HART Stromausgang Zusätzlicher Fehler, bezogen auf die Spanne von 16 mA: Temperaturkoeffizient bei 0,02 %/10 K, max. 0,35 % über den gesamten Temperaturbereich Nullpunkt (4 mA) –40…+60 °C (–40…+140 °F) Temperaturkoeffizient bei 0,05 %/10 K, max. 0,5 % über den gesamten Temperaturbereich Spanne (20 mA) –40…+60 °C (–40…+140 °F)

  • Seite 133: Beispiel Maximale Messabweichung

    Proline Promass F 200 HART Technische Daten [% v.M./bar] [% v.M./psi] [mm] [in] Kein Einfluss 1½ –0,003 –0,0002 –0,008 –0,0006 Berechnungsgrundlagen v.M. = vom Messwert, v.E. = vom Endwert BaseAccu = Grundgenauigkeit in % v.M., BaseRepeat = Grund-Wiederholbarkeit in % v.M.

  • Seite 134: Umgebung

    Technische Daten Proline Promass F 200 HART 16.8 Umgebung Umgebungstemperaturbe- (→  21) reich Lagerungstemperatur –40…+80 °C (–40…+176 °F), vorzugsweise bei +20 °C (+68 °F) Klimaklasse DIN EN 60068-2-38 (Prüfung Z/AD) Schutzart Messumformer • Standardmäßig: IP66/67, Type 4X enclosure • Bei geöffnetem Gehäuse: IP20, Type 1 enclosure •...
  • Seite 135 Proline Promass F 200 HART Technische Daten Druckbereich Schutzbehäl- Das Gehäuse des Messaufnehmers ist mit trockenem Stickstoff gefüllt und schützt die innenliegende Elektronik und Mechanik. Druckbereich Schutzbehälter Berstdruck [mm] [in] [bar] [psi] [bar] [psi] ³⁄₈ 3695 ½ 2900 4060 1½...

  • Seite 136: 16.10 Konstruktiver Aufbau

    Technische Daten Proline Promass F 200 HART 16.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" Gewicht Kompaktausführung Gewicht in SI-Einheiten Alle Werte (Gewicht) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen. Gewichtsan- gaben in [kg].
  • Seite 137 Proline Promass F 200 HART Technische Daten Kabeleinführungen/-verschraubungen A0020640  32 Mögliche Kabeleinführungen/-verschraubungen Kabeleinführung im Messumformer-, Wandaufbau- oder Anschlussgehäuse mit Innengewinde M20 x 1,5 Kabelverschraubung M20 x 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Bestellmerkmal "Gehäuse", Option B "GT18 Zweikammer, 316L"...
  • Seite 138 Technische Daten Proline Promass F 200 HART Oberflächengüte • Nicht poliert • Ra = 0,8 µm (32 µin) • Ra = 0,4 µm (16 µin) Prozessanschlüsse • Flansche in Anlehnung an EN 1092-1 (DIN2501) / in Anlehnung an ASME B 16.5 / nach JIS B2220: –...

  • Seite 139: 16.11 Bedienbarkeit

    Proline Promass F 200 HART Technische Daten 16.11 Bedienbarkeit Vor-Ort-Bedienung Via Anzeigemodul Bestellmerkmal "Anzeige; Bedienung", Option C "SD02" Bestellmerkmal "Anzeige; Bedienung", Option E "SD03" A0015546 A0015544 Bedienung mit Drucktasten Bedienung mit Touch Control Anzeigeelemente • 4-zeilige Anzeige • Bei Bestellmerkmal "Anzeige; Bedienung", Option E: Hintergrundbeleuchtung weiß, bei Gerätefehler rot...

  • Seite 140: 16.12 Zertifikate Und Zulassungen

    Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
  • Seite 141 Handbuch zur Funktionalen Sicherheit mit Informationen zum SIL-Gerät (→  143) Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 97/23/EG. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.

  • Seite 142: 16.13 Anwendungspakete

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress +Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Web- site: www.endress.com.

  • Seite 143: 16.15 Ergänzende Dokumentation

    • Die mitgelieferte CD-ROM zum Gerät (je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs!) • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Messgerät...

  • Seite 144: Anhang

    Anhang Proline Promass F 200 HART Anhang 17.1 Übersicht zum Bedienmenü Die folgende Tabelle gibt eine Übersicht zur gesamten Bedienmenüstruktur mit ihren Menüs und Parametern. In Klammern ist der Direktzugriffscode zum Parameter angege- ben. Die Seitenzahlangabe verweist auf die zugehörige Beschreibung des Parameters.
  • Seite 145 Proline Promass F 200 HART Anhang (→  61) Messstoff wählen Gasart wählen (→  61) Referenz-Schallge- (→  61) schwindigkeit Temp.koeffizient Schall- (→  62) geschwindigkeit Druckkompensation (→  62) (→  62) Druckwert Stromausgang 1…2 → (→  63) Zuordnung Stromaus- (→...
  • Seite 146 Anhang Proline Promass F 200 HART Zuordnung Frequenzaus- (→  70) gang Funktion Schaltausgang (→  72) Zuordnung Diagnosever- (→  72) halten Zuordnung Grenzwert (→  73) Zuordnung Überwachung (→  73) Durchflussrichtung Zuordnung Status (→  73) Masseflusseinheit (→...
  • Seite 147 Proline Promass F 200 HART Anhang Messwert für Endfre- (→  70) quenz Fehlerverhalten (→  71) Fehlerfrequenz (→  71) Einschaltpunkt (→  73) (→  73) Ausschaltpunkt Einschaltverzögerung (→  73) Ausschaltverzögerung (→  73) Fehlerverhalten (→  74) Invertiertes Ausgangssi- (→...
  • Seite 148 Anhang Proline Promass F 200 HART Zuordnung Prozessgröße (→  79) Einschaltpunkt Schleich- (→  80) mengenunterdrück. Ausschaltpunkt Schleich- (→  80) mengenunterdrück. Druckstoßunterdrückung (→  80) Schleichmengenunter- → (→  81) drückung Zuordnung Prozessgröße (→  79) Einschaltpunkt Schleich- (→...
  • Seite 149 Proline Promass F 200 HART Anhang Druckeinheit (→  60) → Sensorabgleich (→  84) Einbaurichtung Nullpunktabgleich → Nullpunkt abgleichen (→  84) Abgleich läuft (→  84) → (→  84) Summenzähler 1…3 Zuordnung Prozessgröße (→  85) Einheit Summenzähler (→...
  • Seite 150 Anhang Proline Promass F 200 HART Maximale Dämpfung Messstoffüberwachung Druckkompensation Druckwert Nullpunkt Falscher Code → (→  143) SIL deaktivieren Schreibschutz rücksetzen → (→  86) Anzeige (→  75) Format Anzeige (→  87) 1. Anzeigewert 1. Wert 0%-Bargraph (→...

  • Seite 151: Menü "Diagnose

    Proline Promass F 200 HART Anhang Kunde Datensicherung Anzei- → (→  88) gemodul (→  89) Betriebszeit Letzte Datensicherung (→  89) Konfigurationsdaten ver- (→  89) walten Ergebnis Vergleich (→  89) Administration → (→  91) Freigabecode definie- →...
  • Seite 152 Anhang Proline Promass F 200 HART Erweiterter Bestellcode (→  114) 1…3 ENP-Version (→  114) Geräterevision (→  114) Geräte-ID (→  114) Gerätetyp (→  114) Hersteller-ID (→  114) Messwerte → (→  94) Prozessgrößen → (→  94) Massefluss (→...
  • Seite 153 Proline Promass F 200 HART Anhang Jahr Monat Stunde AM/PM Minute Verifikation starten Status Messwerte Ausgangsgrößen Gesamtergebnis Verifikationsergebnisse → Datum/Zeit Verifikations-ID Betriebszeit Gesamtergebnis Sensor Hauptelektronikmodul I/O-Modul Simulation → Zuordnung Simulation (→  90) Prozessgröße Wert Prozessgröße (→  90) Simulation Stromaus- (→...

  • Seite 154: Menü "Experte

    Anhang Proline Promass F 200 HART Schaltzustand (→  91) Simulation Gerätealarm (→  91) Kategorie Diagnoseereig- (→  91) Simulation Diagno- (→  91) seereignis Bestellmerkmal "Anwendungspaket", Option EA "Extended HistoROM", siehe Technische Information zum Gerät Kapitel "Anwendungspakete" Bestellmerkmal "Anwendungspaket", Option EB "Heartbeat Verification", siehe Sonderdokumentation zum Gerät 17.1.5...
  • Seite 155 Proline Promass F 200 HART Anhang 1. Nachkommastellen (→  75) (0095) 2. Anzeigewert (0108) (→  87) 2. Nachkommastellen (→  75) (0117) 3. Anzeigewert (0110) (→  75) 3. Wert 0%-Bargraph (→  75) (0124) 3. Wert 100%-Bargraph (→...
  • Seite 156 Anhang Proline Promass F 200 HART Zuordnung Verhalten von Diagnosenr. 046 Zuordnung Verhalten von Diagnosenr. 140 Zuordnung Verhalten von Diagnosenr. 274 Zuordnung Verhalten von Diagnosenr. 441 Zuordnung Verhalten von Diagnosenr. 442 Zuordnung Verhalten von Diagnosenr. 443 Zuordnung Verhalten von Diagnosenr. 801 Zuordnung Verhalten von Diagnosenr.
  • Seite 157 Proline Promass F 200 HART Anhang Sensor-Notbetrieb akti- vieren Schreibschutz rücksetzen Untermenü "Sensor" Sensor → Messwerte → (→  94) Prozessgrößen → (→  94) (→  95) Massefluss Volumenfluss (→  95) Normvolumenfluss (→  95) Dichte (→  95) Normdichte (→...
  • Seite 158 Anhang Proline Promass F 200 HART Normvolumeneinheit (→  60) Dichteeinheit (→  60) Normdichteeinheit (→  60) Temperatureinheit (→  60) Längeneinheit Druckeinheit (→  60) Datum/Zeitformat Anwenderspezifische → Einheiten Anwendertext Masse (0560) Anwender-Offset Masse (0562) Anwenderfaktor Masse (0561)
  • Seite 159 Proline Promass F 200 HART Anhang Druckstoßunterdrückung (→  80) → (→  82) Überwachung teilge- fülltes Rohr Zuordnung Prozessgröße (→  82) Unterer Grenzwert teil- (→  82) gefülltes Rohr Oberer Grenzwert teilge- (→  82) fülltes Rohr Ansprechzeit teilgefüll- (→...
  • Seite 160 Anhang Proline Promass F 200 HART Nullpunktabgleich → Nullpunkt abgleichen (→  84) Abgleich läuft Anpassung Prozessgrö- → ßen Massefluss-Offset Masseflussfaktor Volumenfluss-Offset Volumenflussfaktor Dichte-Offset Dichtefaktor Normvolumenfluss-Off- Normvolumenfluss-Fak- Normdichte-Offset Normdichtefaktor Temperatur-Offset Temperaturfaktor Kalibrierung → Kalibrierfaktor Nullpunkt Nennweite C 1…5 Untermenü "Ausgang"...
  • Seite 161 Proline Promass F 200 HART Anhang Sprungantwortzeit (0378) Fehlerverhalten (0364) (→  66) (→  66) Fehlerstrom (0352) Ausgangsstrom (0361) (→  96) Anlaufverhalten (0368) Anlaufstrom (0369) Impuls-/Frequenz-/ → (→  66) Schaltausgang Betriebsart (0469) (→  67) Zuordnung Impulsaus- (→...
  • Seite 162 Anhang Proline Promass F 200 HART Einschaltpunkt (0466) (→  73) Ausschaltpunkt (0464) (→  73) Zuordnung Status (0485) (→  73) Einschaltverzögerung (→  73) (0467) Ausschaltverzögerung (→  73) (0465) Fehlerverhalten (0486) (→  74) Schaltzustand (0461) (→  96) Invertiertes Ausgangssi- (→...
  • Seite 163 Proline Promass F 200 HART Anhang HART-Kurzbeschreibung (0220) Messstellenbezeichnung (0215) Burst-Konfiguration 1… → Burst-Modus Burst-Kommando Burst device variable code 0…7 Burst-Triggermodus Burst-Triggerwert Burst min Zeitspanne Burst max Zeitspanne Information → (→  113) (→  114) Geräterevision (0204) Geräte-ID (0221) (→...
  • Seite 164 Anhang Proline Promass F 200 HART Dritter Messwert (TV) (→  53) (0228) Zuordnung QV (0237) (→  53) Vierter Messwert (QV) (→  53) (0203) Kategorie Diagno- → seereignis Ereigniskategorie 046 Ereigniskategorie 044 Ereigniskategorie 274 Ereigniskategorie 441 Ereigniskategorie 442...
  • Seite 165 Proline Promass F 200 HART Anhang Steuerung Summenzäh- (→  97) ler 1…3 (0912–1…3) Vorwahlmenge 1…3 (→  97) (0913–1…3) Fehlerverhalten (0901) (→  85) Untermenü "Diagnose" → (→  100) Diagnose Aktuelle Diagnose (→  111) (0691) (→  111) Letzte Diagnose (0690) (→...
  • Seite 166 Anhang Proline Promass F 200 HART Min/Max-Werte zurück- setzen Klemmenspannung → Minimaler Wert (0689) Maximaler Wert (0663) Mittelwert (0698) Hauptelektronik-Tem- → peratur Minimaler Wert Maximaler Wert IO-Modul-Temperatur → Minimaler Wert (0688) Maximaler Wert (0665) Mittelwert (0697) Messstofftemperatur → Minimaler Wert (2502)
  • Seite 167 Proline Promass F 200 HART Anhang Signalasymmetrie → Minimaler Wert Maximaler Wert Heartbeat → (→  143) Kunde (2750) Ort (2751) → Verifikationsausfüh- rung Jahr (2846) Monat (2845) Tag (2842) Stunde (2843) AM/PM (2813) Minute (2844) Verifikationsmodus Informationen externes Gerät...
  • Seite 168 Anhang Proline Promass F 200 HART Wert Prozessgröße (→  90) (1811) Simulation Stromaus- (→  90) gang 1…2 (0354–1…2) Wert Stromausgang 1…2 (→  90) (0355–1…2) Simulation Frequenzaus- (→  90) gang (0472) Wert Frequenzausgang (→  90) (0473) Simulation Impulsaus- (→...

  • Seite 169: Stichwortverzeichnis

    Proline Promass F 200 HART Stichwortverzeichnis Stichwortverzeichnis Auslösedruck ......135 Sicherheitshinweise ..... . . 23 AMS Device Manager .
  • Seite 170 Stichwortverzeichnis Proline Promass F 200 HART Messstofftemperatur ..... 132 Umgebungstemperatur ....131 Fallleitung .
  • Seite 171 Proline Promass F 200 HART Stichwortverzeichnis Hauptelektronikmodul ......12 Messbereich, empfohlen ..... 135 Hersteller-ID .
  • Seite 172 Stichwortverzeichnis Proline Promass F 200 HART Via Verriegelungsschalter ....92 Schreibschutz aktivieren ..... . 91 Parameter Schreibschutz deaktivieren .
  • Seite 173 Proline Promass F 200 HART Stichwortverzeichnis Messaufnehmer ......15 Freigabecode definieren ....91 Messumformer .
