Einbauabgleich mit VU 331

6.5.1

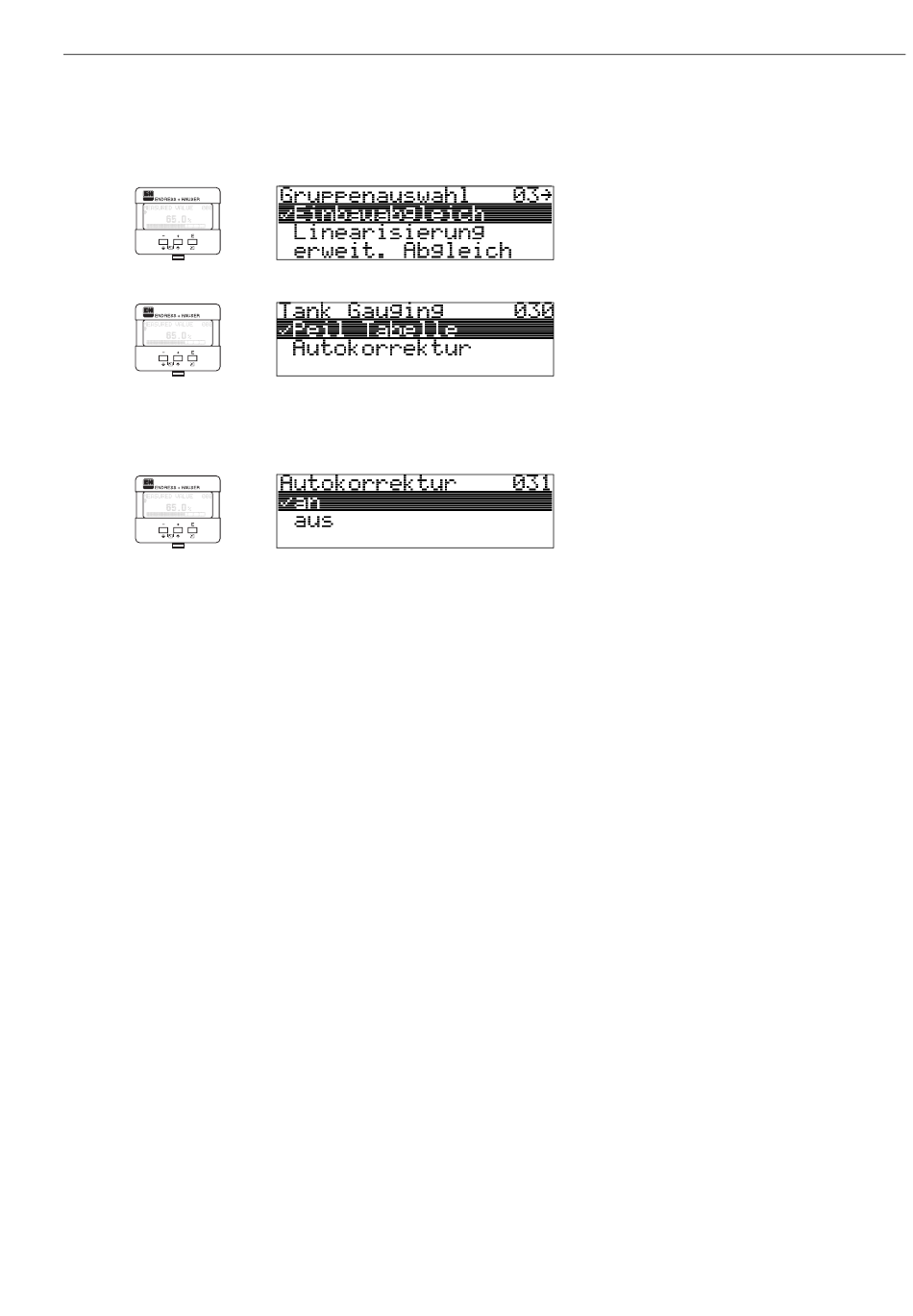

Funktionsgruppe "Einbauabgleich" (03)

Funktion "Tank Gauging" (030)

Mit dieser Funktion können Sie auswählen ob eine Peiltabelle (dip table) eingegeben

oder eine Autokorrektur ausgeführt wird.

Funktion "Autokorrektur" (031)

Bei der Füllstandmessung mit Radarsystemen können sogenannte "Mehrwege Reflexi-

onen" das Füllstandsignal so beeinflussen, daß große Messfehler entstehen. "Mehrwege

Reflexionen" sind auch solche vom Radarsystem empfangenen Radarstrahlen, die nicht

unmittelbar von der Füllgutoberfläche reflektiert wurden, sondern über Tankwand und

Füllgutoberfläche zur Antenne zurückgelangen. Dieses Phänomen läßt sich demzu-

folge insbesondere bei wandnaher Montage beobachten, sobald die Strahlungskeule

des Radarstrahles die Tankwand beleuchtet.

Der Micropilot S kann Messfehler aufgrund von "Mehrwege" Ausbreitungen selbständig

entdecken und korrigieren, da er bei der Auswertung der Reflexionssignale zwei unab-

hängige Informationen nutzt:

• Zum einen wertet er die Amplitude der reflektierten Energie über die sogenannte

Hüllkurventechnik aus.

• Zum anderen wertet er zusätzlich die Phase der reflektierten Energie aus.

Entscheidend für die Stetigkeit des Ausgangssignals ist dabei eine Zuordnung der Pha-

senwerte zu jeweils korrespondierenden Füllstandwerten. Diese Zuordnung wird über

eine Korrespondenztabelle (Indexkorrekturtabelle) gewährleistet, die vom Micropilot S

nach dem Einbau anwendungsspezifisch erlernt wird

Hierzu muß nach dem Einbau des Gerätes und nach dem Grundabgleich unbedingt ein

RESET der Historie (Eingabe von "ja" in der Funktion "Historien Reset" (009) in der

Funktionsgruppe "Grundabgleich" (00)) durchgeführt werden. Es empfiehlt sich, dass

das Radarsystem während der Einlernphase nicht mehrmals während eines Befüll-

oder Entleervorgangs abgeschaltet wird. Abschaltungen ohne nennenswerte Füll-

standsänderungen stören nicht.
