3 Montage

#
Bei Montage die Ausrichtung der Markierung am Geräteflansch beachten!
Einbau frei im Tank:
Markierung zur Tankwand ausrichten!
9 0 9 0
° °
10

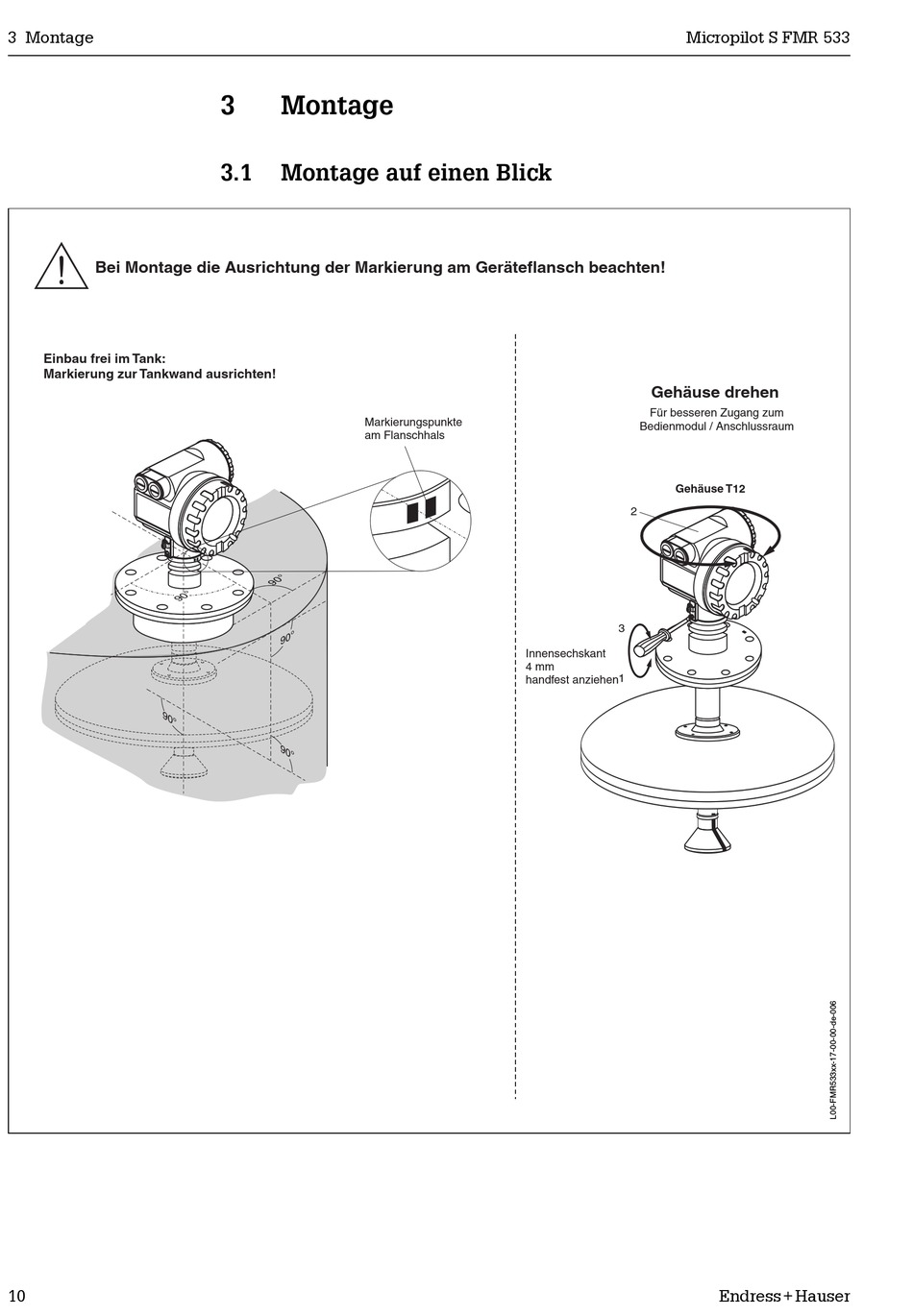

3 Montage
3.1

Montage auf einen Blick

Markierungspunkte
am Flanschhals
° ° °
9 0 9 0 9 0
9 0 9 0
° °
Micropilot S FMR 533
Gehäuse drehen
Für besseren Zugang zum
Bedienmodul / Anschlussraum
Gehäuse T12
2
3
Innensechskant
4 mm
1
handfest anziehen
