3.4
Einbau mit Wandhalterung

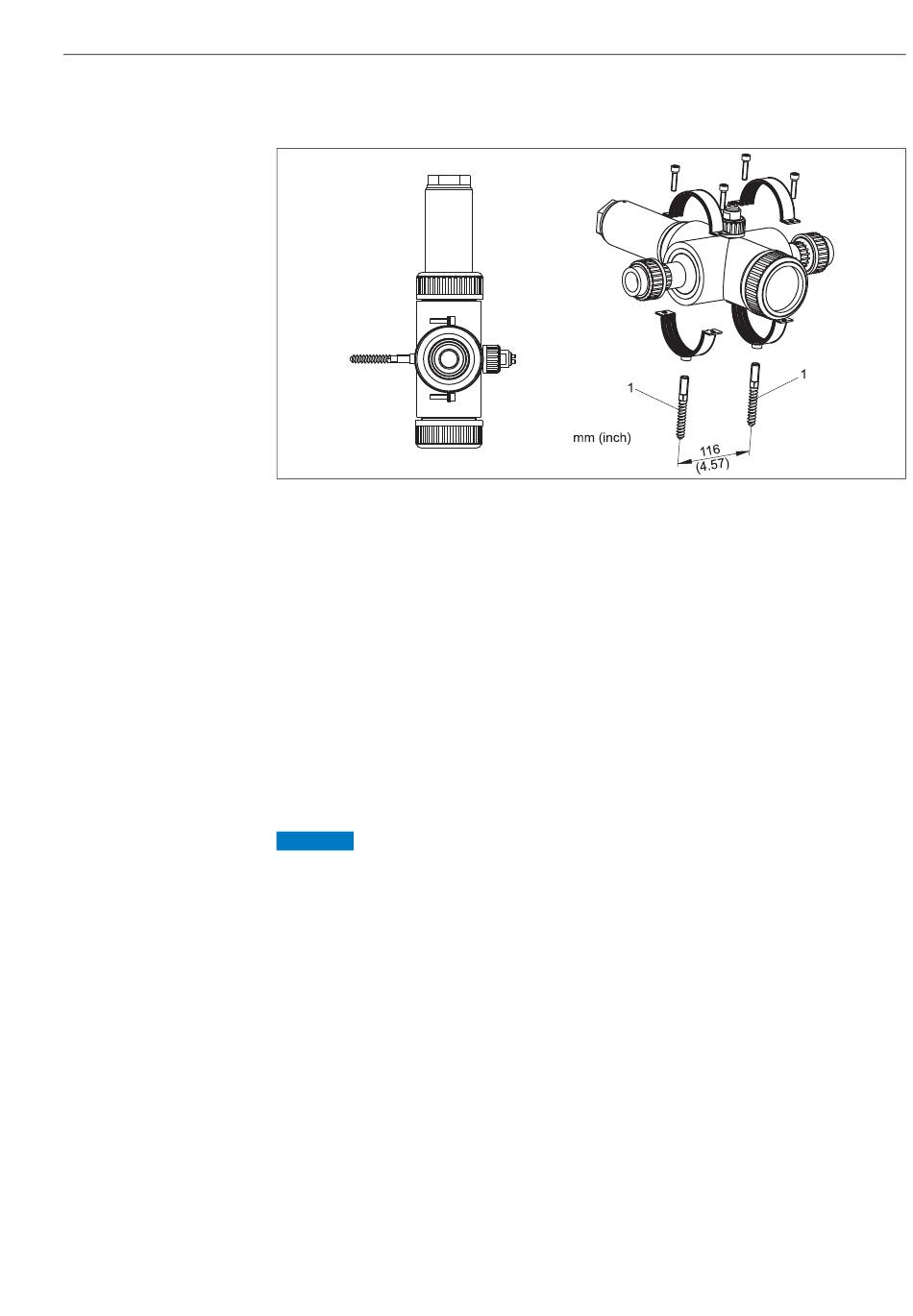

Abb. 6:
Wandhalterung
1
Stockschraube STST 10x60 (im Lieferumfang des Wandmontagesets enthalten)
Beachten Sie beim Einbau der Durchflussarmatur folgende Hinweise:
• Montieren Sie die Durchflussarmatur entweder
– in einen Bypass
Schalten Sie in der Bypassleitung ein Absperrventil vor und hinter die Durchflussarmatur.
Dadurch sind eine Sensorreinigung oder andere Wartunggsarbeiten ohne Prozessbeeinträchti-
gung möglich.
– oder in eine Stichleitung mit offenem Ablauf
Schalten Sie vor die Durchflussarmatur ein Absperrventil.
• Montieren Sie die Armatur senkrecht oder senkrecht 90 ° gedreht. Eine automatische Entlüftung
muss durch die Lage der Armatur und des Zulaufs gewährleistet sein.
• Stellen Sie den Mediumsanschluss mittels handelsüblicher Anschlussfittings her.
• Wenn das Medium grobe Schmutzteile enthält, schalten Sie einen Filter vor die Durchflussarma-
tur.
HINWEIS
Beachten Sie den max. zulässigen Mediumsdruck für Armatur und Sensor.
• Liegt der Mediumsdruck über dem zulässigen Maximalwert, müssen Sie einen Druckminderer
vorschalten. Der zulässige Mediumsdruck ist von der Temperatur abhängig (siehe "Technische
Daten").
Montage
a0016088
11
